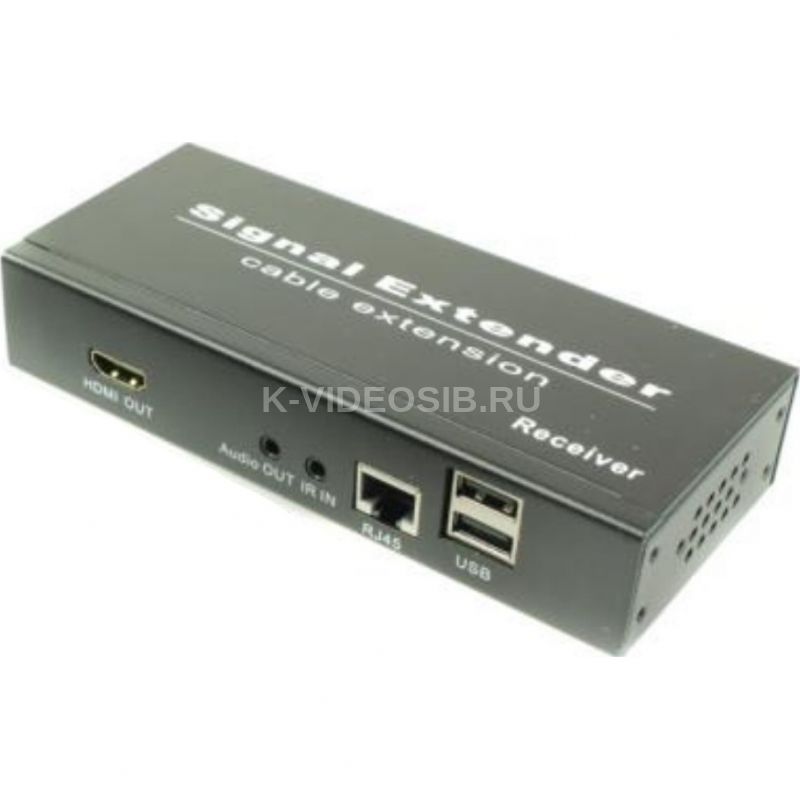

Описание OSNOVO RLN-HiKMDA2

Дополнительный приёмник для комплекта TLN-HiKMDA2+RLN--HiKMDA2. Позволяет использовать режим Multicast для передачи HDMI по сети Ethernet с одного источника на множество мониторов (до 253). Разрешение до 1920x1080(60Гц), 36бит. Стандарт видеосжатия H.264(AVC). Поддержка HDMI 1.3, HDCP 1.2. Вх. -USB(A)x2/RJ45/TRS3.5мм(ИК)/Роз.2,1х5мм(DC12V). Вых. - TRS3,5мм(Audio OUT)/TGR(RS232)/HDMI(A). Размеры (ШxВxГ): 150x30x64мм. Вес:0,3 кг. Рабочая температура -15…+55°С.

Комплектация

1. Приемник RLN-HiKMDA2 – 1шт;
2. ИК-приемник – 1шт;
3. Кабель RS-232 – 1 шт;
4. Блок питания AC230V/DC12V(1A) – 1шт;
5. Руководство по эксплуатации – 1шт;
6. Упаковка – 1шт.

Схема подключения комплекта TLN-HiKMDA2+RLN-HiKMDA2 в режиме «точка-точка»

Схема подключения комплекта TLN-HiKMDA2+RLN-HiKMDA2 в режиме «точка-точка» через коммутатор

Схема подключения комплекта TLN-HiKMDA2+RLN-HiKMDA2 через коммутатор в режиме «точка-многоточка»

Схема подключения комплекта TLN-HiKMDA2+RLN-HiKMDA2 через коммутатор в режиме «многоточка-многоточка»

Технические характеристики OSNOVO RLN-HiKMDA2

• Артикул производителя: 14839
• Назначение: Приемник
• Расстояние передачи (макс.) (м): 190
• Версия HDMI: 1.3
• Разрешение (макс.): 1080p
• Частота кадров при максимальном разрешении (Гц): 60
• Аудио: по HDMI (DTS/HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD), линейный выход (Audio in/OUT)
• ИК: да
• USB: да
• RS232: да
• Подключение: HDMI(A) (вых.)х1; TRS 3,5мм (ИК)х1; TRS 3,5мм (audio)х1; RJ45х1; USB(A)x2; DC5.5мм (розетка)x1
• Питание: БП AC230V/DC12V
• Рабочая температура: ̶15...+55°С
• Размер (ШхВхГ) (мм): 150 х 30 х 64
• Вес нетто (кг): 0,3
• Объем брутто (м3): 0,003
• Дополнительно: Работает совместно с передатчиком TLN-HiKMDA2. В выделенной гигабитной сети могут работать до 253 приемников и до 6 передатчиков. Для передачи сигнала используется компрессия Н.264.
