Описание OSNOVO OS-46TB1(SW-80822/ILR)

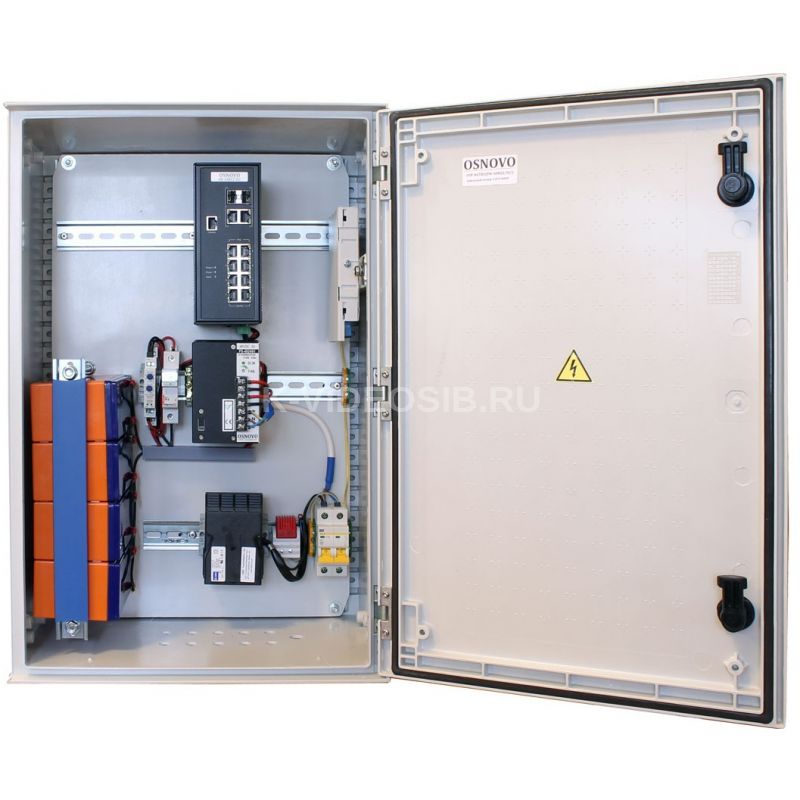

Уличный управляемый коммутатор с термостабилизацией и резервным питанием OS-46TB1(SW-80822/ILR) на базе уличной станции предназначен для соединения нескольких узлов компьютерной сети в пределах одного или нескольких сегментов, а также передачи питания с использованием технологии PoE в условиях эксплуатации в промышленных неотапливаемых помещениях. Предусмотрена возможность контроля температуры влажности (датчик) и напряжения.

Особенности оборудования

• Возможность удаленного мониторинга таких показателей, как:
• Температура на внешнем датчике;
• Влажность на внешнем датчике;
• Напряжение питания на основном и резервном блоках питания.
• 8 GE PoE портов, 2 GE Uplink порта и 2 GE SFP Uplink порта обеспечивают гибкость подключения;
• Мощность PoE до 90Вт (1, 2 порты). Поддержка стандартов PoE IEEE 802.3 af/at/bt;
• Коммутатор предназначен для организации сети в условиях эксплуатации в промышленных неотапливаемых помещениях;
• Подходит для установки в уличные станции OSNOVO;
• Расширенный диапазон рабочих температур: -40… +80 °С;
• Встроенная грозозащита и ESD защита медных портов;
• Расширенный диапазон входного напряжения: DC12-57V;
• Управление через WEB интерфейс;
• Поддержка функций L2 (VLAN,QOS,LACP,LLDP,IGMP snooping);
• Поддержка кольцевой топологии подключения (ERPS, EAPS, STP, RSTP).
• Режим передачи данных на 250м (10 Мбит/с).

Комплект поставки

• Коммутатор OS-46TB1(SW-80822/ILR) – 1шт;
• Датчик температуры и влажности – 1шт;
• Комплект гермовводов – 1к-т.;
• Пигтейлы оптические, SM, SC/UPC – 2шт;
• Комплект для защиты сварного стыка (КДЗС) – 2к-т;
• Ключ от монтажного шкафа - 1шт;
• Комплект крепежа на стену – 1шт;
• Краткое руководство по эксплуатации на промышленный коммутатор SW-80822/ILR –1шт; Руководство по эксплуатации на уличную станцию OS-46TB1 –1шт;
• Упаковка – 1шт.

Технические характеристики OSNOVO OS-46TB1(SW-80822/ILR)

• Артикул: 13732
• Назначение: Уличный коммутатор
• Сертификат ТБ: да
• Общее кол-во портов: 12
• Кол-во портов FE+PoE: -
• Кол-во портов FE: -
• Кол-во портов GE+PoE: 8
• Кол-во портов GE: 2
• Кол-во портов GE (не Combo порты): 2
• Кол-во портов SFP: 2
• Кол-во портов SFP FE (не Combo порты): -
• Кол-во портов SFP GE (не Combo порты): 2
• Кол-во портов Combo GE (RJ45+SFP): -
• Мощность PoE на один порт (макс.) (Вт): 90
• Суммарная мощность PoE всех портов (макс.) (Вт): 240
• Стандарты PoE: IEEE 802.3af IEEE 802.3at IEEE 802.3bt
• Метод и проводники для подачи PoE: Порт 1-2: A+B (1,2,4,5(+) 3,6,7,8(-)); Порты 3-8: A (1,2(+) 3,6(-))
• Управление: да
• Топологии подключения: Каскад, Кольцо
• Функция антизависания PoE-устройств: да
• CCTV (увеличение расстояния передачи до 250м): да
• Буфер пакетов: 4,1 МБ
• Таблицы MAC-адресов: 8 К
• Пропускная способность коммутационной матрицы (Switching fabric): 128 Гбит/с
• Скорость обслуживания пакетов (Forwarding rate): 1000 Мбит/с - 1488,00 пакетов/с 100 Мбит/c - 148,800 пакетов/c 10 Мбит/c- 14,880 пакетов/c
• Поддержка Jumbo Frame: 16 КБ
• Стандарты и протоколы: IEEE 802.3 10Base-T Ethernet; IEEE 802.3u 100Base-TX; IEEE 802.3ab 1000Base-T; IEEE 802.3z 1000Base-X; IEEE 802.3x Flow Control & Back Pressure; IEEE 802.3af/at/bt Power over Ethernet; IEEE 802.1S; IEEE 802.1d; IEEE 802.1w; IEEE 802.1X RSTP/MSTP (Rapid Spanning Tree Protocol); EPPS ring network protocol; EAPS ring network protocol
• Функции уровня 2: 802.1Q VLAN, IGMP/MLD Snooping, DHCP Snooping, Internet Protocol Version 6 (IPv6), Port Status, Statistics, Monitoring, Security, Rate, Limiting, Loop Detection, Port Mirroring
• Качество обслуживания (QoS): CoS, ToS, 802.1p, WRR, SP, WFQ
• Безопасность: User Name / Password Protection, MAC Based Authentication, User port+IP address+MAC address Support ACL (Access control list)
• Интерфейс управления: Управление через Web-интерфейс, CLI, Telnet, SNMP
• Индикаторы: V1, V2: основное и резервное питание; PWR (состояние коммутатора); Link/Speed (уст. соединения/скорость); Link/PoE; SFP Link; HW (кольцо)
• Питание: AC195…265V
• Энергопотребление (без нагрузки PoE): <25 Вт
• Резервное питание (АКБ): да
• Термостабилизация: да
• Рабочая температура (температура окружающей среды): -60...+50 °С
• Температура внутри уличного коммутатора: -10…+55°С
• Материал корпуса: Металл
• Класс защиты: IP66
• Размеры (ШхВхГ) (мм): 400х600х210
• Дополнительно: В комплекте: КДЗС (2шт), пигтейлы SM SC/UPC (2шт) (SFP-модули в комплект не входят).
