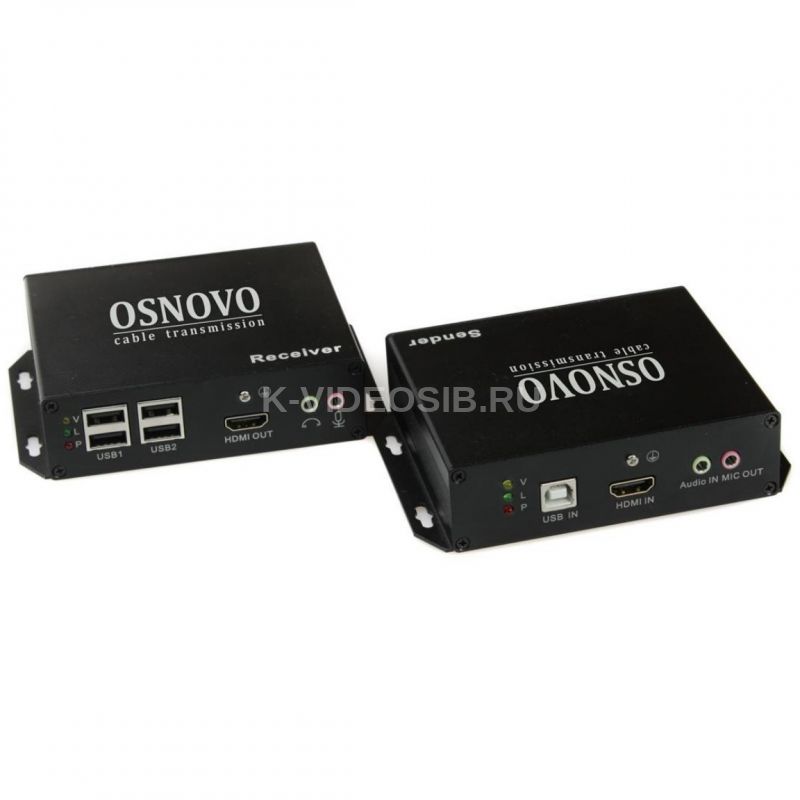

Описание OSNOVO TLN-HiKMA/1+RLN-HiKMA/1

Комплект OSNOVO TLN-HiKMA/1+RLN-HiKMA/1 предназначен передачи HDMI, USB, RS232, ИК-управления и аудио по сети Ethernet. Комплект состоит из передатчика TLN-HiKMA/1 и приемника RLN-HiKMA/1.

Комплект TLN-HiKMA/1+RLN-HiKMA/1 передает HDMI версии 1.4 на расстояние до 120м с разрешением до 4K2K (3840 х 2160, 30Гц) в режиме «точка-точка». Это расстояние можно удлинить дополнительно на 100м, используя коммутатор Gigabit Ethernet. Присутствует поддержка HDCP 1.2. Поддерживаются сенсорные дисплеи.

Аудио передается, как через HDMI, так и через отдельные аналоговые входы на передатчике. Формат передаваемого через HDMI аудио – DTS/HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD.

Комплект TLN-HiKMA/1+RLN-HiKMA/1 способен работать с устройствами USB 2.0 (4 порта, до 100 Мбит/с). Это могут быть клавиатура, мышь, USB 2.0 накопители.

Кроме того от приемника к передатчику могут быть переданы сигналы ИК управления (30-60 кГц) для удаленного управления источником HDMI сигнала, например BLU-RAY плеером, DVR’ом и тд.

В комплекте TLN-HiKMA/1+RLN-HiKMA/1 предусмотрена также передача интерфейса RS232.

Для работы в сети Ethernet нескольких комплектов TLNHiKMA/1+RLN-HiKMA/1 приемник и передатчик должны быть помещены в выделенную виртуальную сеть VLAN. Рекомендуемый размер передаваемых пакетов (Jumbo Frame) – 9кБ и больше. Передатчик не может работать с несколькими приемниками. При работе прямом подключении без коммутатора настройка не требуется.

Комплект TLN-HiKMA/1+RLN-HiKMA/1 может быть с успехом использован в самых различных проектах, где необходимо удаленно просматривать изображение с устройства с HDMI выходом и одновременно управлять им. Такими устройствами могут быть видеорегистраторы, проекторы, компьютеры, рекламные киоски и тд.

Особенности оборудования

• Дальность передачи HDMI+USB+RS232+ИК+Аудио в режиме «точка-точка» – 120м;
• Работа в сети Ethernet (через гигабитный коммутатор);
• Максимальное разрешение HDMI – 4К2К (3840 х 2160, 30Гц);
• Работа с USB 2.0 устройствами (4 порта, до 100Мбит/с);
• Аудио DTS/HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD;
• Поддержка передачи ИК-управления (30-60кГц);
• Поддержка сенсорных дисплеев.

  Разъемы и индикаторы

  Передатчик TLN-HiKMA/1, разъемы и индикаторы передней и задней панели.

  Приемник RLN-HiKMA/1, разъемы и индикаторы передней и задней панели.

  RLN-HiKMA/1, разъемы и индикаторы передней и задней панели.

  Типовая схема подключения комплекта TLN-HiKMA/1+RLNHiKMA/1.

  Схема подключения комплекта TLN-HiKMA/1+RLN-HiKMA/1 через сеть на основе гигабитного коммутатора.

  Распиновка разъема RJ-45.

  Комплектация*

  1. Передатчик TLN-HiKMA/1 – 1шт;
  2. Приемник RLN-HiKMA/1 – 1шт;
  3. HDMI-кабель – 1шт;
  4. ИК-приемник + ИК-излучатель – 1шт;
  5. USB-кабель (USB-B – USB-A) – 1шт;
  6. Кабель RS-232 – 2шт;
  7. Блок питания AC 230V / DC 9V, 1A – 2шт;
  8. Руководство по эксплуатации – 1шт;
  9. Упаковка – 1шт

Технические характеристики OSNOVO TLN-HiKMA/1+RLN-HiKMA/1

• Артикул: 13842
• Назначение: Комплект для передачи HDMI, USB, RS232, ИК и аудио по сети Ethernet
• Расстояние передачи: 120м – в режиме «точка-точка». Возможно удлинение на 100м при использовании гигабитного коммутатора
• Разрешение: 4Кх2К (3840x2160, 30Гц, 36бит)
• HDMI: HDMI 1.4, HDCP 1.2
• Аудио: DTS/HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD
• USB: USB 2.0 (до 100 Мбит/с)
• ИК: 30-60 кГц
• Параметры сети: IEEE 802.3ab (1000Base-T), IEEE802.3z (1000Base-X)
• Питание: БП AC 230V / DC 9V, 1A
• Потребляемая мощность: <3 Вт
• LED индикаторы TLN-HiKMA/1: V (подключение источника HDMI), L (соединение), P (питание)
• LED индикаторы RLN-HiKMA/1: V (подключение устройства отображения), L (соединение), P (питание)
• Подключение: Входы TLN-HiKMA/1: USB(B) x1 (USB IN), HDMI(A) x1 (HDMI IN), TRS 3.5mm х1 (Audio IN), DC 2,1х5,5мм x1 (DC), 3pin x1 (GRT, RS232) Выходы TLN-HiKMA/1: RJ45 х1, TRS 3.5mm х1 (IR Out), TRS 3.5mm х1 (MIC Out) Входы RLN-HiKMA/1: DC 2,1х5,5мм x1 (DC), TRS 3.5mm х1 (MIC in), TRS 3.5mm х1 (IR IN) Выходы RLN-HiKMA/1: USB(A) x4 (USB 1, 2), HDMI(A) x1 (HDMI OUT), TRS 3.5mm х1 (Audio Out), 3pin x1 (GRT, RS232) Размеры (ШхВхГ): 131х32х93 мм
• Рабочая температура: -15...+55 °С
• Вес, г: 220
