Описание OSNOVO TA-HiKM+RA-HiKM

Комплект TA-HiKM+RA-HiKM предназначен для передачи HDMI 2.0, USB (клавиатура, мышь) и ИК управления по кабелю витой пары.

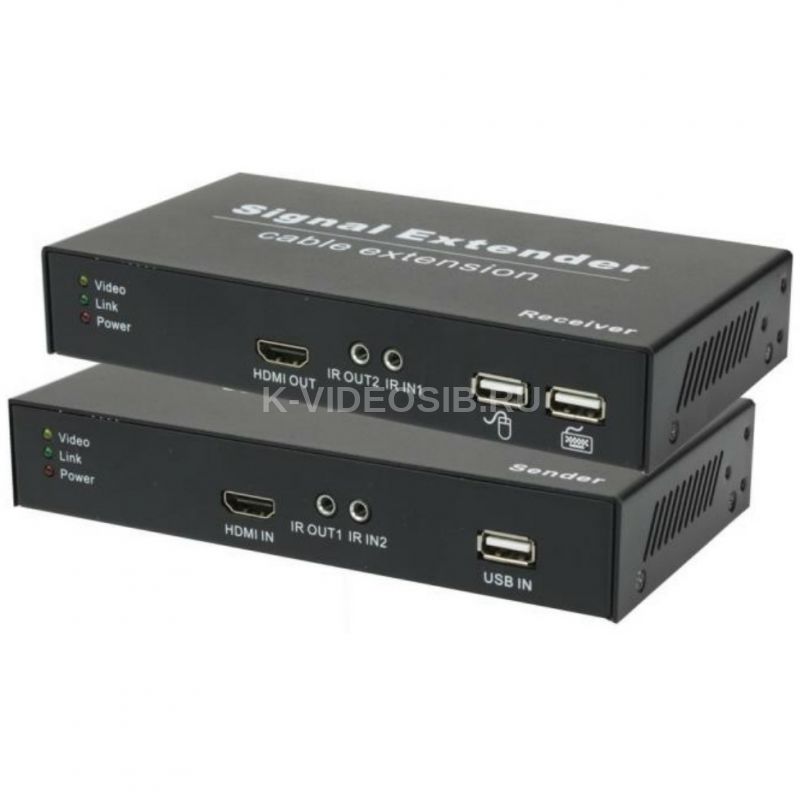

Комплект состоит из передатчика TA-HiKM и приемника RA-HiKM Комплект устройств передает сигнал HDMI (4K2K, 60Гц, HDMI 2.0) на расстояние до 150м по кабелю витой пары (рекомендуется использовать медный кабель Cat 5e, 6). Есть поддержка HDCP 2.2. Формат Audio, передаваемого через HDMI – DTS/HD/Dolby?trueHD/LPCM7.1/DTS/Dolby-AC3/DSD.

Комплект TA-HiKM+RA-HiKM также способен передавать USB сигналы от клавиатуры и мыши (присутствует поддержка беспроводных USB клавиатур и мышей). Кроме того, комплект TA-HiKM+RA-HiKM обеспечивает двустороннюю передачу сигналов ИК, что может понадобиться для удаленного управления HDMI – источником, например TV приставкой или видеорегистратором.

Комплект TA-HiKM+RA-HiKM может быть с успехом использован в различных проектах, где необходимо обеспечить передачу видеосигнала HDMI с высоким качеством на значительное расстояние от источника контента с возможностью управления по USB или ИК. Такими источниками HDMI могут выступать, например, персональные компьютеры, видеорегистраторы, TV приставки и тд.

Особенности оборудования

• Передача несжатого видеосигнала HDMI высокого качества;
• Максимальное разрешение – 4K2K (60 Гц), 36 бит;
• Максимальная дальность передачи HDMI – 150м;
• Поддержка HDMI 2.0, HDCP 2.2;
• Аудио по HDMI – DTS/HD/Dolby-trueHD/LPCM7.1/DTS/Dolby?AC3/DSD;
• Поддержка передачи сигналов USB-клавиатуры, мыши;
• Поддержка двусторонней передачи ИК-управления;
• Рекомендованный кабель: UTP/STP Cat5e/Cat6, медный;
• Подходит для использования с ПК, видеорегистратором, TV приставкой и тд

Типовая схема подключения комплекта TA-HiKM+RA-HiKM

Комплектация

1. Передатчик TA-HiKM – 1шт;
2. Приемник RA-HiKM – 1шт;
3. HDMI-A – HDMI-A кабель – 1шт;
4. ИК-приемник + ИК-излучатель – 1шт;
5. USB-A – USB-A кабель – 1шт;
6. Блок питания AC 230V / DC 12V(1.5A) – 2шт;
7. Руководство по эксплуатации – 1шт;
8. Упаковка – 1шт.

Технические характеристики OSNOVO TA-HiKM+RA-HiKM

• Артикул производителя: 14114
• Назначение: Комплект (передатчик+приемник)
• Расстояние передачи (макс.) (м): 150
• Разрешение (макс.): 4K2K
• HDMI: 2.0
• HDCP: да
• Ethernet: -
• USB: да
• RS232: -
• Подключение:
  • передатчик: HDMI (A)x1; RJ45 (витая пара)х1; TRS3.5мм(ИК)x2; DC2.1x5.5мм(DC12V)x1 USB(A)x1
  • приемник: HDMI (A)x1; RJ45 (витая пара)х1; TRS3.5мм(ИК)x2; DC2.1x5.5мм(DC12V)x1 USB(A)x2
• Питание:
  • передатчик: БП AC230V/DC12V(1A)
  • приёмник: БП AC230V/DC12V(1A)

  Рабочая температура: - 15...+55°С Дополнительно: USB передает сигналы только от клавиатуры и мыши ИК: да Размеры (ШхВхГ) (мм):

  • передатчик: 131x32x93
  • приёмник: 131x32x93
