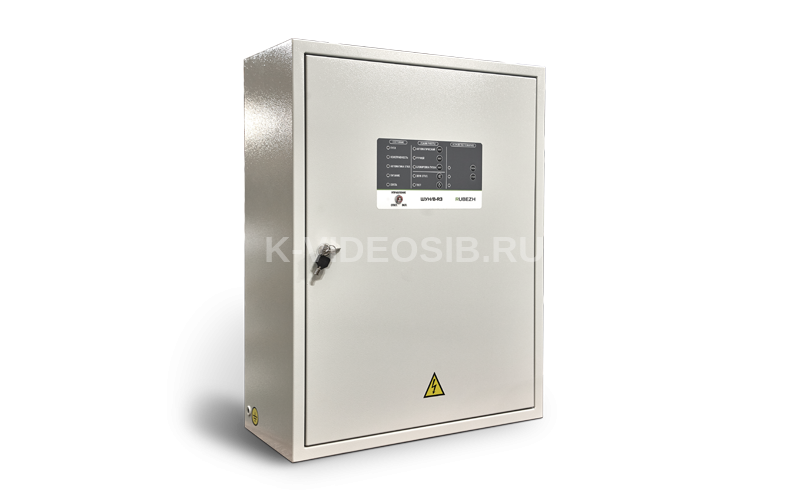

Описание Рубеж ШУН/В-3-03-ПЧ/УК30-R3

Рубеж ШУН/В-3-03-ПЧ/УК30-R3 - шкаф управления пожарный ШУН/В-R3 предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3 или автономно.

ШУН/В-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.

ШУН/В-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.

Шкафы управления ШУН/В-R3 выпускаются в различных исполнениях. В шкаф могут устанавливаться силовые элементы автоматики Dekraft, Schneider Electric или ABB. Кроме этого, есть исполнения шкафов с дополнительно установленными внутрь шкафа устройствами плавного пуска УПП или частотными преобразователями ПЧ. От варианта комплектации шкафа будет зависеть его условное обозначение.

Технические характеристики Рубеж ШУН/В-3-03-ПЧ/УК30-R3

Напряжение питания, В см. таблицу исполнений Ток потребления от АЛС, мА, не более 0.21 Масса, не более 5,5 Управление калорифером Нет Мощность подключаемого электродвигателя, кВт 3 Собственная потребляемая мощность от сети, ВА, не более 100 Степень защиты оболочки IР31 Тип системы заземления TN-C/ТN-S Размеры см. 410×410×210 Средний срок службы, лет 10 Диапазон рабочих температур, °С от -25 до +55
