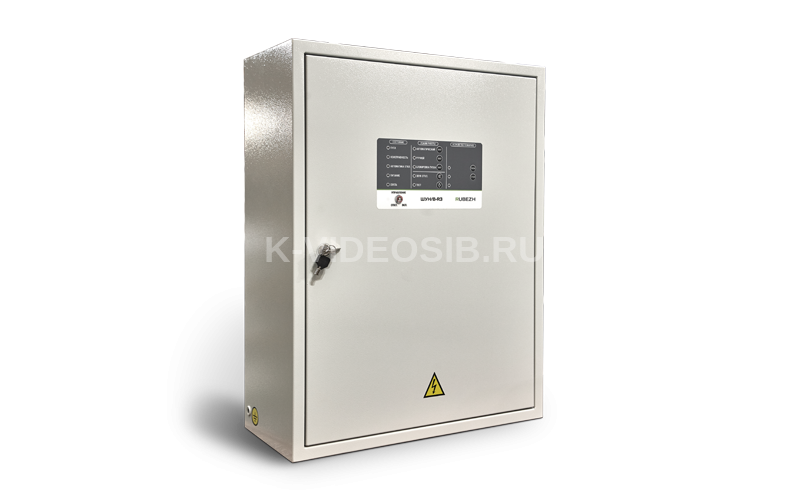

Описание Рубеж ШУН/В-3-03-УПП/УК45-R3

Рубеж ШУН/В-3-03-УПП/УК45-R3 - шкаф управления пожарный ШУН/В-УК-R3 с дополнительной функцией управления ТЭНами канальных калориферов предназначен для управления работой электродвигателя вентилятора приточной вентиляции (подпором воздуха) и двухступенчатым (одноступенчатым) калорифером подогрева воздуха в системе противопожарной защиты под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3.

ШУН/В-УК-R3 предназначен для управления работой электродвигателя вентилятора приточной вентиляции (подпором воздуха) и двухступенчатым (одноступенчатым) калорифером подогрева воздуха в системе противопожарной защиты использующей протокол обмена RS-R3.

Работа ШУ в режиме управления электродвигателем не отличается от работы обычного ШУН/В (без дополнительной функции управления калорифером). ШУН/В-УК-.R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 0,18 кВт до 45 кВт и однофазными электродвигателями номинальной мощностью от 0,18 кВт до 3 кВт.

ШУН/В-УК-R3 реализует следующие функции: - Включения и отключения электродвигателя вентилятора по командам от прибора «Рубеж-2ОП прот.R3»; - Включения и отключения электродвигателя вентилятора по командам ручного управления с кнопок на панели ШУ или кнопок дистанционного управления; - Контроля температуры приточного воздуха и включения, при необходимости, ТЭНов управления калорифером; - Контроля исправности электропитания, основных электрических цепей ШУ, цепей входных сигналов от датчиков, цепи питания электродвигателя и ТЭН на обрыв; - Световой индикации режимов работы и состояния ШУН/В-УК-R3.

Технические характеристики Рубеж ШУН/В-3-03-УПП/УК45-R3

Напряжение питания, В 400 Ток потребления от АЛС, мА, не более 0.21 Мощность калорифера, кВт, не более 3 Управление калорифером Да Собственная потребляемая мощность от сети, ВА, не более 100 Степень защиты оболочки IP31/IP54 Тип системы заземления TN-C/ТN-S Масса, кг, не более 40 Ширина, мм, не более 660 Высота, мм, не более 810 Глубина, мм, не более 270 Средний срок службы, лет 10 Диапазон рабочих температур, °С от -25 до +55
