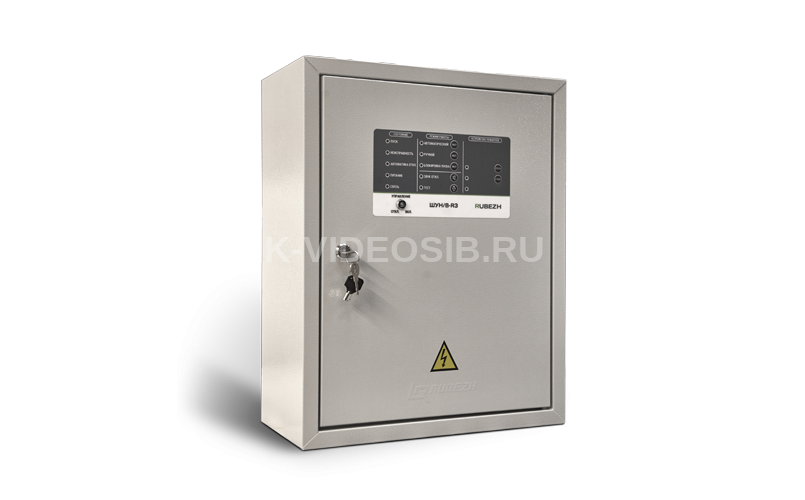

Описание Рубеж ШУН/В-О-1,5-03-R3

Рубеж ШУН/В-О-1,5-03-R3 - шкаф управления пожарный ШУН/В прот.R3 предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3 или автономно.

ШУН/В-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.  В системе занимает 1 адрес.

ШУН/В-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 1,5 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 1,5 кВт до 3 кВт.

Шкафы управления ШУН/В-R3 выпускаются в различных исполнениях.

ШУН/В-R3 реализует следующие функции:

• контроль наличия и параметров электропитания на вводе сети;
• контроль исправности основных цепей электрической схемы прибора;
• контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание;
• контроль силовой цепи питания двигателя;
• местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
• передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
• управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.

Технические характеристики Рубеж ШУН/В-О-1,5-03-R3

Напряжение питания, В    см. таблицу исполнений Ток потребления от АЛС, мА, не более    0.21 Масса, не более    см. таблицу исполнений Управление калорифером    Нет Мощность подключаемого электродвигателя, кВт    1,5 Собственная потребляемая мощность от сети, ВА, не более    100 Степень защиты оболочки    IР31 (IР54 по требованию заказчика) Тип системы заземления    TN-C/ТN-S Размеры    см. таблицу исполнений Средний срок службы, лет    10 Диапазон рабочих температур, °С    от -25 до +55
