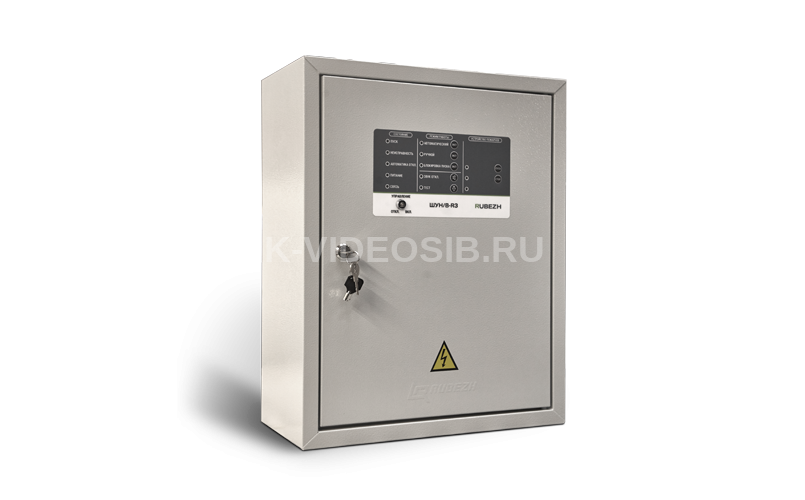

Описание Рубеж ШУН/В-О-3-03-R3

Рубеж ШУН/В-О-3-03-R3 - шкаф управления пожарный ШУН/В прот.R3 предназначен для управления электродвигателями дренажного насоса, жокей-насоса, насоса пожаротушения и вентилятора приточно-вытяжной вентиляции или вентилятора дымоудаления в адресных системах под управлением приемно-контрольного прибора «Рубеж-2ОП» прот.R3 или автономно.

ШУН/В-R3 управляет электродвигателем через магнитный контактор. Включение и отключение магнитного контактора возможно в автоматическом режиме управления командными импульсами встроенного в шкаф контроллера по сигналу с приемно-контрольного прибора ППКПУ и в ручном режиме управления с помощью кнопок шкафа без участия контроллера.  В системе занимает 1 адрес.

ШУН/В-R3 обеспечивает работу с трехфазными электродвигателями номинальной мощностью от 1,5 кВт до 250 кВт и однофазными электродвигателями номинальной мощностью от 1,5 кВт до 3 кВт.

Шкафы управления ШУН/В-R3 выпускаются в различных исполнениях.

ШУН/В-R3 реализует следующие функции:

• контроль наличия и параметров электропитания на вводе сети;
• контроль исправности основных цепей электрической схемы прибора;
• контроль исправности входных цепей от датчиков и электроконтактных манометров на обрыв и короткое замыкание;
• контроль силовой цепи питания двигателя;
• местное переключение режима управления электроприводом на один из 3-х режимов: «Автоматический» / «Ручной» / «Отключен»;
• передачу в ППКПУ сигналов своего состояния по цифровой линии связи RS-R3;
• управление подключенным электроприводом в соответствии с командами, получаемыми по цифровой линии связи RS-R3 от ППКПУ, по командам датчиков уровня или по командам местного управления.

Технические характеристики Рубеж ШУН/В-О-3-03-R3

Напряжение питания, В    см. таблицу исполнений Ток потребления от АЛС, мА, не более    0.21 Масса, не более    см. таблицу исполнений Управление калорифером    Нет Мощность подключаемого электродвигателя, кВт   3 Собственная потребляемая мощность от сети, ВА, не более    100 Степень защиты оболочки    IР31 (IР54 по требованию заказчика) Тип системы заземления    TN-C/ТN-S Размеры    см. таблицу исполнений Средний срок службы, лет    10 Диапазон рабочих температур, °С    от -25 до +55
