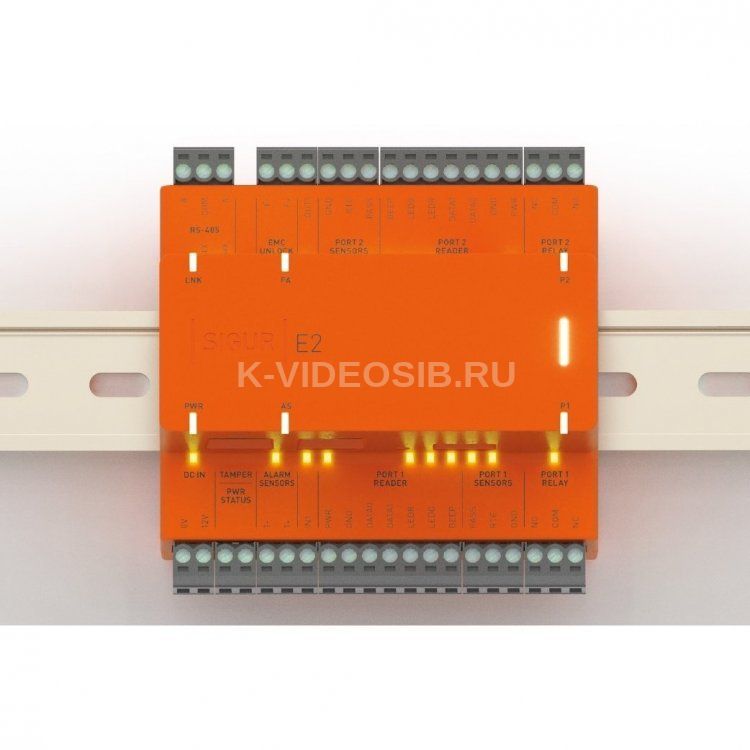

Описание Sigur E2 Lite

Сетевой контроллер Sigur E2 Lite — это современное устройство для систем контроля и управления доступом (СКУД), входящее в обновлённую линейку контроллеров Sigur. Контроллер предназначен для управления до двух точек прохода различного типа: дверями, турникетами, шлагбаумами или воротами. При этом тип точек может комбинироваться в рамках одного устройства — например, один контроллер может одновременно обслуживать одну дверь и один турникет, две двери или два шлагбаума, что обеспечивает высокую гибкость при проектировании систем безопасности.

Современные интерфейсы связи и поддержка считывателей. Контроллер оснащён интерфейсом Ethernet для связи с сервером системы и поддерживает подключение считывателей по нескольким протоколам: защищённый OSDP (до 4 устройств), классический Wiegand различной битности (26, 34, 36, 37, 42, 58) и Clock & Data (Omron 5 bit, Magstripe Track II). Благодаря поддержке OSDP возможно организовать контроль доступа в обоих направлениях для обеих точек прохода, а также использовать расширенные функции считывателей: шифрование трафика, настройку индикации и централизованное обновление прошивок.

Высокий уровень защиты данных. При использовании контроллера Sigur E2 Lite обеспечивается многоуровневая защита информации: передача данных между контроллером и сервером шифруется по протоколу DTLS/SSL/TLS, а при использовании считывателей с поддержкой OSDP шифруется также трафик на участке «считыватель–контроллер». Дополнительно реализована функция автоматического обновления ключей безопасности на считывателях в соответствии с политиками организации, что особенно важно при работе с защищёнными областями карт Mifare.

Охранные функции и интеграция с внешними системами. Контроллер позволяет подключить до 5 неадресных охранных датчиков (тип подключения: открытый коллектор или сухой контакт) через одну двухпроводную линию, что даёт возможность организовать полноценную охранную сигнализацию с автоматическими реакциями на тревожные события. Также предусмотрена гальванически развязанная двухпроводная линия для интеграции в шлейф пожарной сигнализации: при срабатывании пожарной системы обеспечивается разрыв шлейфа, подключённого к контроллеру, что гарантирует корректное аварийное разблокирование дверей.

Интеграция в IT-инфраструктуру предприятия. Контроллеры Sigur E2 Lite разработаны с учётом требований современных сетевых стандартов: поддержка протокола DHCP позволяет автоматически присваивать IP-адреса новым устройствам, упрощая ввод оборудования в эксплуатацию, а совместимость со стандартным протоколом SNMP обеспечивает централизованный мониторинг состояния контроллера через системы типа Zabbix — от уровня напряжения питания до статуса всех входов и выходов.

Надёжность и устойчивость к внешним условиям. Устройство предназначено для работы в расширенном температурном диапазоне от –40 °C до +50 °C, что позволяет использовать его в неотапливаемых помещениях, на удалённых объектах, складах или телекоммуникационных вышках даже в условиях сурового климата. Корпус из ABS-пластика имеет класс защиты IP20, а все интерфейсы оснащены комплексной защитой: от перенапряжения, переполюсовки, перегрузок, а линия Ethernet имеет полную гальваническую развязку.

Простота монтажа и обслуживания. Контроллер устанавливается на стандартную DIN-рейку ТН35, что упрощает его размещение в электрощитах и специализированных шкафах. Съёмные клеммники позволяют заранее подготовить подключение периферийного оборудования, а расширенная светодиодная индикация даёт возможность быстро диагностировать правильность подключения, состояние батареи и работоспособность устройства без использования дополнительного оборудования. Габаритные размеры контроллера составляют 108×90×60 мм, что обеспечивает компактное размещение даже в ограниченном пространстве.

Электропитание и энергоэффективность. Контроллер питается от источника постоянного тока напряжением 10–15 В, потребляемый ток не превышает 250 мА, максимальная потребляемая мощность — 3,75 Вт. Такой уровень энергопотребления позволяет использовать устройство в системах с резервным питанием и снижает нагрузку на источники бесперебойного питания.

Расширенные возможности при использовании с оборудованием Sigur. При совместном использовании с считывателями Sigur, оснащёнными RGB-подсветкой и широкополосным динамиком, контроллер позволяет настраивать гибкие визуальные и звуковые реакции на события системы — в том числе не связанные напрямую с контролем доступа. Например, считыватель может напоминать пользователю о необходимости снять помещение с охраны или сигнализировать о тревожном событии уникальной цветовой индикацией. Централизованное обновление прошивок и настроек индикации всех подключённых считывателей выполняется по команде от контроллера, без необходимости демонтажа устройств.

Поддержка дополнительного оборудования. К контроллеру можно подключать датчики проезда, светофоры, цифровые табло, алкотестеры и другие периферийные устройства без необходимости приобретения дополнительных лицензий, плат сопряжения или промежуточных адаптеров. Это снижает общую стоимость внедрения и упрощает масштабирование системы.

Документация и соответствие стандартам. На контроллер Sigur E2 Lite доступна полная техническая документация, включая описание и инструкцию по эксплуатации. Устройство имеет декларацию о соответствии требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств» и сертификат соответствия Правительства РФ от 26 сентября 2016 г. № 969, что подтверждает его соответствие требованиям безопасности и качества для использования на территории Евразийского экономического союза.

Технические характеристики Sigur E2 Lite

Управление доступом и считыватели

• Количество и тип точек доступа до 2 точек доступа двери, турникеты, ворота или шлагбаумы
• Интерфейс считывателей OSDP Wiegand различной битности (26, 34, 36, 37, 42, 58) Clock & Data (Omron 5 bit, Magstripe Track II)
• Количество считывателей до 4 по OSDP до 2 по Wiegand или Clock & Data

Интерфейсы связи

• Интерфейс связи с сервером Ethernet

Охранные и пожарные функции

• Подключение к пожарной сигнализации Двухпроводная линия, гальванически развязанная для подключения нескольких контроллеров к одному шлейфу пожарной сигнализации. Сигнализация при срабатывании должна обеспечить разрыв шлейфа, подключенного к контроллерам.
• Подключение шлейфа охранной сигнализации 1 двухпроводная линия
• Подключение датчиков до 5 датчиков открытый коллектор, сухой контакт

Электропитание и защита

• Напряжение питания 10...15 В
• Потребляемый ток не более 250 мА
• Потребляемая мощность не более 3,75 Вт
• Цепи защиты контроллера Защита от перенапряжения и переполюсовки Полная гальваническая развязка линии Ethernet Защита всех входных и выходных интерфейсов от перегрузок и перенапряжений

Физические параметры и условия эксплуатации

• Класс защиты IP20
• Температурный режим от -40 до +50 °C
• Материал корпуса ABS-пластик
• Способ установки DIN-рейка ТН35
• Габаритные размеры 108×90×60 мм
