TWT-OFC-FUS4-SU-LS-T
Код: 1546151
Розн. цена: 25 306 руб
Ваша цена: 20 212 руб
Быстрая доставка
Гарантия 10 лет
Товары сертифицирован
Описание
Описание TWT-OFC-FUS4-SU-LS-T

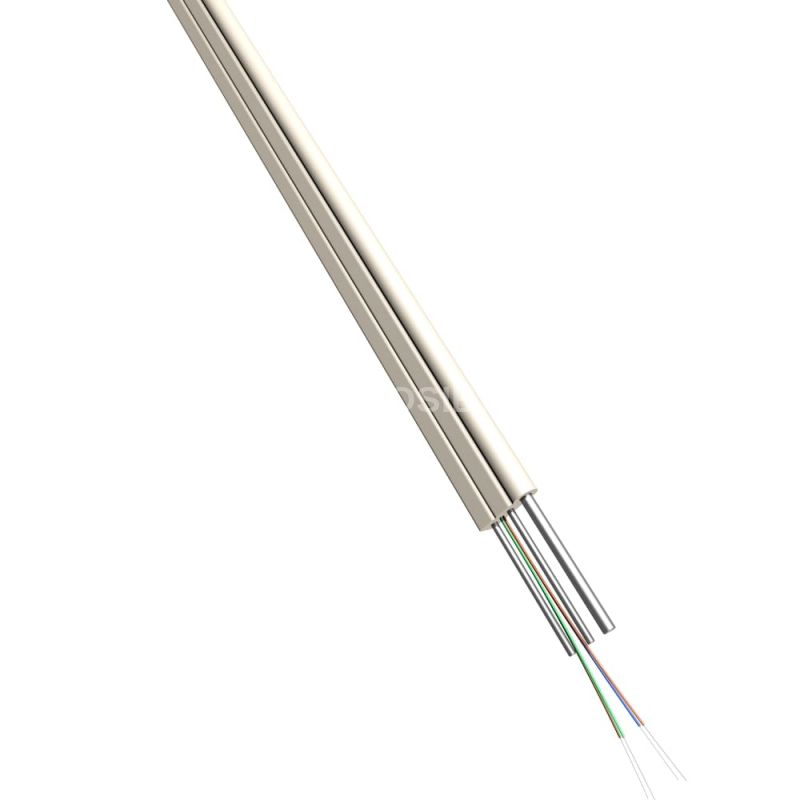

Абонентский кабель для сетей FTTH, характеризуется небольшими размерами, высокой гибкостью. Применяется в качестве распределительного кабеля для подвеса на опорах линий связи, линий электропередач, столбах освещения, между зданиями и сооружениями, а также для прокладки внутри зданий, в кабельных каналах, трубах, для наружной прокладки по внешним фасадам зданий.
Кабель содержит несколько оптических волокон. Волокна и силовые элементы находятся в оболочке. Два силовых элемента из стальных проволок обеспечивают защиту от механических воздействий. Трос из стальной проволоки для подвеса объединен с кабелем в общую конструкцию в форме "восьмерки". Оболочка кабеля изготавливается из полимерного материала, не распространяющего горение, с пониженным дымо- и газовыделением.
Максимально возможное количество оптических волокон в кабеле - 8.
Массогабаритные характеристики:
| Кол-во ОВ в кабеле | До 4 | До 8 |
| Габаритные размеры кабеля, мм | 2,1х5,3 | 2,1х5,7 |
| Вес кабеля, кг/км | 23,7 | 25,1 |
Параметры оптического волокна:
| Тип ОВ | G652D | |
| Коэффициент затухания, дБ/км, не более | на длине волны 1310нм | 0,35 |
| на длине волны 1550нм | 0,22 |
Параметры эксплуатации:
| Рабочая температура | -50°С…+70°С |
| Температура монтажа | -10°С…+50°С |
| Минимальный радиус изгиба | не менее 10 диаметров кабеля |
Технические параметры кабеля:
Оптический кабель стоек к указанным ниже воздействиям
| Вид воздействия | Нормируемое значение | Критерии оценки |
| Растягивающее усилие (ГОСТ Р МЭК 794-1-93 метод Е1) | 1 кН | Δα* ≤ 0,05 дБ отсутствие повреждений |
| Раздавливающее усилие (ГОСТ Р МЭК 794-1-9З метод Е3) | 250 Н/см |
Таблица допустимых пролетов оптического кабеля марки TWT-OFC-FUSx-yy-LS-T
| Стойкость к растяжению | Климатическая зона по гололеду и ветру | |||||
| 1 | 2 | 3 | 4 | 5 | 6 | |
| 1 кН | 100 | 60 | 40 | 30 | 20 | 15 |
Примечание:
Предельные пролеты приведены для стрел провеса 2%.
Приведенные расстояния приведены для справки, являются приближенными и требуют точного расчета в соответствии с конкретным проектом, а также соблюдения правил монтажа и эксплуатации кабеля.
| Номер по каталогу | Описание |
| TWT-OFC-FUSx-yy-LS-T | ВО кабель универсальный FTTH Drop с тросом, плоский, steel wire, нг(А)-LS, х волокон, OS2 Ultra/OM1/OM2/OM3/OM4, белый |
S – силовые элементы (стальные проволоки )
x - количество волокон
yy – тип волокна (SU, S5, S7, M1, M2, M3, M4)
Т- выносной силовой элемент (стальной трос)
LS - нг(А)-LS оболочка из полимерного материала, не распространяющего горение при групповой прокладке, с пониженным дымо- и газовыделением
Применяемые оптические волокна:
| SU | Одномодовое с расширенной полосой рабочих длин волн, с пониженным уровнем затухания и низкими потерями при изгибе (рекомендация ITU G.652D+G.657.A1) |
| S2 | Одномодовое с расширенной полосой рабочих длин волн (рекомендация ITU-T G.652D) |
| S5 | Одномодовое с положительной ненулевой смещенной дисперсией ОВ (рекомендация ITU-T G.655) |
| S7 | Одномодовое с низкими потерями затухания на изгибе (рекомендация ITU-T G.657) |
| M1 | Многомодовое, с соотношением диаметров сердцевины и оболочки 62,5/125 мкм (требования IEC 60793-2-10 тип A1b) |
| M2 | Многомодовое, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.1) |
| M3 | Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.2) |
| M4 | Многомодовое,с низкими потерями при изгибе, с соотношением диаметров сердцевины и оболочки 50/125 мкм (рекомендация ITU-T G.651 и требования IEC 60793-2-10 тип A1a.3) |
Технические характеристики TWT-OFC-FUS4-SU-LS-T
- Диаметр кабеля 2,1 мм - Рабочая температура -50°С…+70°С - Температура монтажа -10°С…+50°С - Длительно допустимое растягивающее усилие 1 кН - Раздавливающее усилие 250 Н/см - Тип оболочки нг(А)-LS
