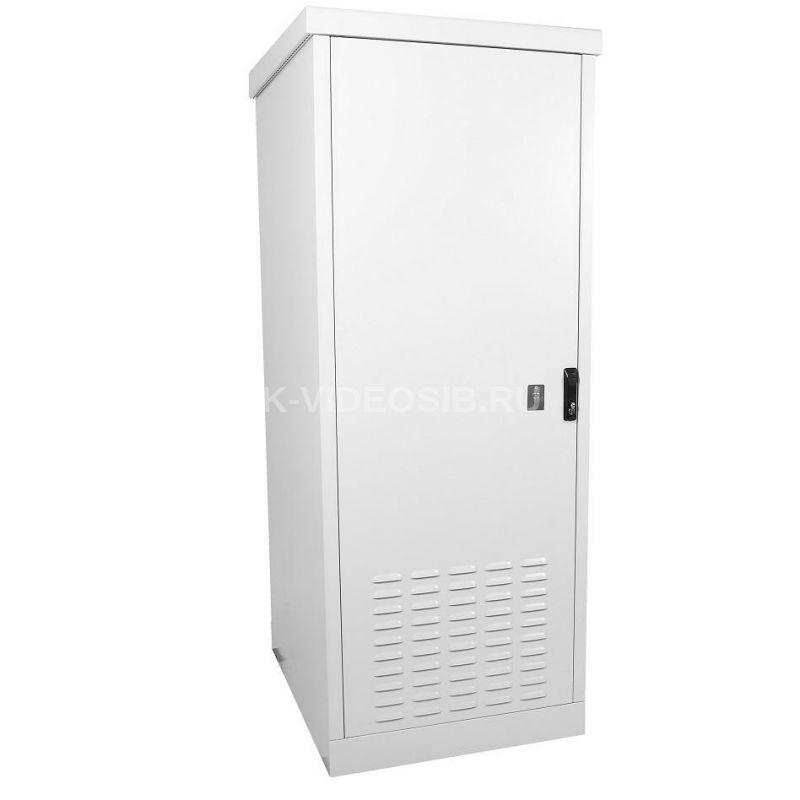

Описание ЦМО ШТВ-1-24.7.9-43АА-Т1

ЦМО ШТВ-1-24.7.9-43АА-Т1 - шкаф уличный всепогодный напольный укомплектованный 24U (Ш700 x Г900), комплектация Т1-IP55 Шкафы укомплектованные серии ШТВ-1 и ШТВ-2 предназначены для размещения автономно функционирующего активного и пассивного телекоммуникационного оборудования, обеспечивают защиту от воздействия окружающей среды и несанкционированного доступа, а также поддерживают требуемый температурный режим во внутреннем пространстве. Степень защиты, обеспечиваемая оболочкой по ГОСТ 14254, не ниже IP54. В основании шкафа предусмотрены отверстия для ввода кабелей. В дне каркаса и стенке между отсеками (для ШТВ-2) возможно разное количество отверстий разного диаметра для установки кабельных вводов по требованию заказчика. В комплект поставки входят два кабельных ввода с гайкой М32 (типа MG32A-25G), 10 резиновых заглушек для отверстий под ввод кабеля, а также набор для блокировки задней двери изнутри шкафа. Система микроклимата состоит из модулей вентиляторных серии R-FAN-x, а также нагревателей полупроводниковых общей мощностью от 250 до 800 Вт. Управление модульными вентиляторами и нагревателями осуществляется от датчиков температуры и влажности в автоматическом режиме. Предусмотрен широкий ряд аксессуаров для дополнительной защиты и удобства обслуживания в процессе эксплуатации (дополнительные цоколи 300 и 600 мм с дверцами для обслуживания, усиленный замок и т. д.). Питание изделия осуществляется от электрической сети переменного тока напряжением 220 В частотой 50 Гц. Для шкафов двухсекционных моделей ШТВ-2 предусмотрена возможность подключения резервного питания через розетку (вилку) 32 А типа DEKraft серии ВЩ-102 (или аналогичной) от внешнего источника номинальным напряжением 220 В частотой 50 Гц. Изделие имеет I класс защиты от поражения электрическим током в соответствии с ГОСТ 12.2.027.0-96. В части стойкости к механическим внешним воздействующим факторам при эксплуатации шкафы соответствуют группе М1 по ГОСТ 17516.1. Изделие производится в климатическом исполнении У1 по ГОСТ 15150 и предназначено для уличной эксплуатации при температуре от минус 50 до 45 °С и относительной влажности воздуха не более 80 % при 20 °С. Допустимая распределенная статическая нагрузка до 800 кг. О подготовке фундамента для всепогодных шкафов читайте по ссылке. Cтепени защиты, обеспечиваемой оболочками от наружного механического удара - IK 10.

Технические характеристики ЦМО ШТВ-1-24.7.9-43АА-Т1

• Код: 30130210402
• Артикул: ШТВ-1-24.7.9-43АА-Т1
• Высота, U: 24
• Высота, мм: 1310
• Толщина металла, мм: 2
• Ширина, мм: 745
• Глубина, мм: 945
• Комплектация: С вентилятором
• Масса изделия, кг: 153
• Полезная глубина 19" отсека, мм: 820
• Категория коррозийной стойкости: С3
• Цвет: Серый RAL 7035
• Мощность нагревателя, Вт: 500
