Описание ЦМО ШТВ-2-36.10.9-43А3

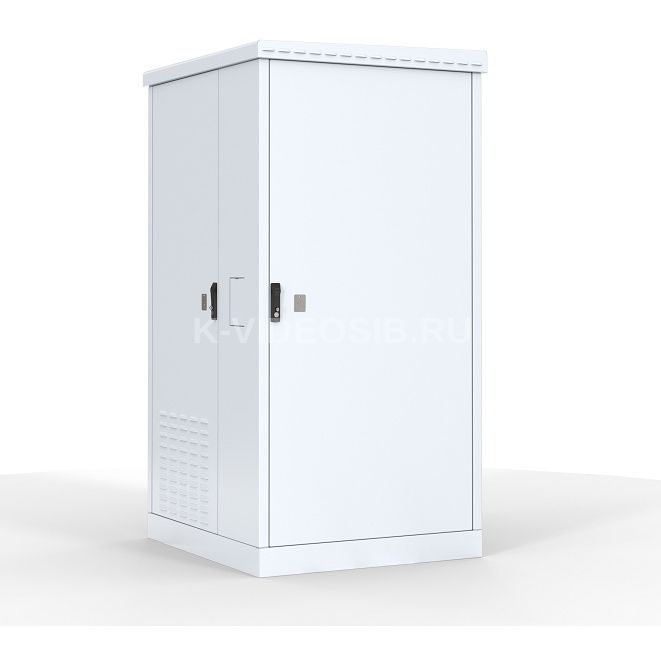

Шкаф ЦМО ШТВ-2-36.10.6-43А3 уличный всепогодный напольный 36U (Ш1000 x Г900) с электроотсеком, три двери представляет собой специализированный климатический шкаф с двумя изолированными отсеками: телекоммуникационным и электротехническим.

Корпус шкафа ЦМО ШТВ-2-36.10.6-43А3 изготовлен из листовой стали толщиной до 2мм., внутри покрыт фольгированным термоизоляционным материалом толщиной 10мм. Крыша шкафа вентилируемая, съёмная с небольшим уклоном и системой «антикапля», что не позволяет воде скапливаться на шкафу и отводит воду без попаданий её на уплотнитель, чем защищает от примерзании двери при отрицательных температурах. Под крышей установлены транспортировочные уши удобства перемещения и монтажа. Вместо стандартной крыши возможно установить крышу с выдвижным козырьком (в комплект поставки не входит). Цоколь шкафа высотой 100 мм, съёмный можно заменить на 300 мм либо 600 мм с окнами для доступа к кабелям (в комплект поставки не входит).

Телекоммуникационный отсек стандартно комплектуется двумя парами вертикальных направляющих 19”, две DIN-рейки и два воздушных фильтра. Доступ в отсек через переднюю вентилируемую и заднюю двери. Вместо задней двери возможна установка стенки (в комплект поставки не входит). Двери с пенорезиновым уплотнителем. запираются ригельными замками и подготовлены для установки дополнительного сувальдного замка (в комплект поставки не входит). Вентиляция отсека осуществляется через крышу и переднюю вентилируемую дверь. При необходимости отсек делится на телекоммуникационный и акуммуляторный с ипользованием разделительной полки (в комплект поставки не входит). Кабельные вводы защищены заглушками с уплотнителем расположены основании и на перегородке отделяющей электротехнический отсек.

Электротехнический отсек расположен в боковой части шкафа, доступ к оборудованию возможен через дверь с пенорезиновым уплотнителем. Дверь фиксируются ригельным замком и подготовлена для установки дополнительного сувальдного замка (в комплект поставки не входит).

Отсек укомплектован оцинкованной монтажной панелью и оборудован лючком для подключения электрогенератора.

Удобный доступ между отсеками обеспечивают кабельные вводы. Элементы шкафа имеют заземление. Предусмотрен широкий ряд аксессуаров для установки и коммутации оборудования.

Для обеспечения автономной работы оборудования предусмотрена организация и контроль климата внутри шкафа ЦМО ШТВ-2-36.10.6-43А3. При малом тепловыделении возможна свободная конвекция, через отверстия с фильтрующими элементами в крыше и передней двери шкафа. Принудительные охлаждение и обогрев, предусматривают установку терморегулятора и вентиляторного модуля серии МВ-400-2. При активном тепловыделении оборудования возможна установка дополнительного вентилятора вместо фильтрующего элемента передней двери. Возможна организация кондиционирования.

Конструкция шкафов данной серии зависит от требований проекта, по спецификации заказчика возможно изготовление индивидуальной конфигурации на данных условиях. Шкафы поставляются собранными на деревянных поддонах.

Вид климатического исполнения У2 по ГОСТ 15150 с предельными рабочими температурами воздуха при эксплуатации от минус 50 С до плюс 45 С и относительной влажности не более 80% при 20 С.

Аксессуары и дополнительные комплектующие

Данная позиция может быть снабжена необходимыми аксессуарами и дополнительными комплектующими, предназначенными для организации креплений аппаратуры, оптимизации разводки и коммутации кабелей и других целей.

Полки

• ТСВ-45Полка перфорированная выдвижная с телескопическими направляющими, глубина 450 мм
• МС-20 Полка перфорированная консольная 2U, глубина 200 мм
• МС-30 Полка перфорированная консольная 2U, глубина 300 мм
• СВ-45 Полка перфорированная, глубина 450 мм
• СВ-75 Полка перфорированная, глубина 750 мм

Модули вентиляторные

• R-FAN-2T Модуль вентиляторный, 2 вентилятора с терморегулятором
• R-FAN-2J Модуль вентиляторный, 2 вентилятора, колодка
• R-FAN-3T Модуль вентиляторный, 3 вентилятора с терморегулятором
• R-FAN-3J Модуль вентиляторный, 3 вентилятора, колодка
• Модуль вентиляторный, 36-48 DC, 2 вентилятора с терморегулятором, колодка
• Модуль вентиляторный, 36-48 DC, 2 вентилятора, колодка
• Модуль вентиляторный, 36-48 DC, 3 вентилятора с терморегулятором, колодка
• R-FAN-F-IP21 Фильтр (170 x 425) для вентиляторов R-FAN
• R-FAN-F-IP55 Фильтр (170 x 425) пылезащищенный IP55 для вентиляторов R-FAN

Уголки опорные (направляющие)

• УО-45Комплект уголков опорных (направляющие) для напольных шкафов, глубина 450 мм, нагрузка до 100 кг.

Прочие аксессуары

• Замок-ШТВ-12-36-А Замок антивандальный дополнительный для напольных шкафов серии ШТВ
• Замок-ШТВ-18-36-И Замок для напольных шкафов серии ШТВ высотой 18-36U, индивидуальные ключи
• Замок-ШТВ-18-36-У Замок для напольных шкафов серии ШТВ высотой 18-36U, универсальные ключи
• Комплект юнитовых направляющих (2 шт) для шкафов серии ШТВ-1/2 высотой 36U
• Оцинкованный цоколь (основание) для ШТВ-2 (В300 x Ш1000 x Г600)
• Полка откидная для документов на дверь для шкафов серии ШТВ-1/2

  Прочие аксессуары для шкафов EMS

  • Полка приборная раздвижная 19" глубинной 400-600 мм. для шкафов серии EMS глубиной 600-800 мм.

  Технические характеристики ЦМО ШТВ-2-36.10.9-43А3

  • Артикул ШТВ-2-36.10.9-43А3
  • Код номенклатуры 30144561401
  • Высота, U 36
  • Высота, мм 1840
  • Ширина, мм 1045
  • Глубина, мм 930
  • Цвет Серый RAL 7035
  • Вес изделия, кг 260
  • Полезная глубина 19" отсека, мм 820
  • IP защита IP 65, с установленным кондиционером или вентилятором IP 54
