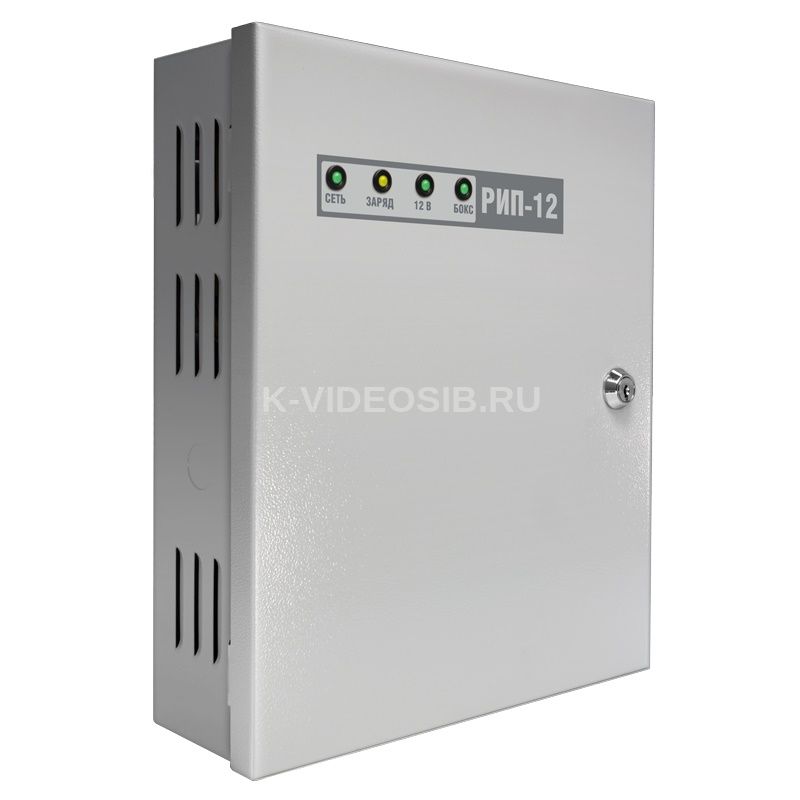

Описание Болид РИП-12 исп. 15 (РИП-12-3/17М1-Р)

Резервированный источник питания Болид РИП-12 исп. 15 (РИП-12-3/17М1-Р) предназначен для питания технических средств пожарной автоматики и других слаботочных систем. Резервированный источник питания РИП-12 исп.15 (РИП-12-3/17М1-Р) предназначен для группового питания средств пожарной автоматики, извещателей и приёмно-контрольных приборов охранно-пожарной сигнализации и других устройств напряжением 12 В постоянного тока. РИП рассчитан на непрерывный круглосуточный режим работы с заданными выходными параметрами, с автоматическим контролем и зарядом герметичной аккумуляторной батареи (далее – батарея, АБ). РИП обеспечивает отключение АБ от нагрузки во избежание её недопустимого разряда. РИП обеспечивает визуальную индикацию и звуковую сигнализацию текущего состояния: наличие или отсутствие напряжения в сети, заряд АБ, отсутствие АБ, отключение АБ при её разряде, короткое замыкание или перегрузка на выходе. РИП обеспечивает защиту от коротких замыканий на выходе с автоматическим восстановлением выходного напряжения после снятия короткого замыкания при питании от сети и от АБ, а также защиту от превышения выходного напряжения. РИП должен эксплуатироваться в местах, где он защищён от воздействия атмосферных осадков и механических повреждений. Конструкция РИП не предусматривает его использование во взрывопожароопасных помещениях. По устойчивости к климатическим воздействиям РИП соответствует исполнению УХЛ, категории размещения 3 по ГОСТ 15150-69, но для работы в диапазоне температур от 263 К до 313 К (от минус 10 до +40 °С) и относительной влажности до 90 % при температуре 298 К (+25 °С). По устойчивости к механическим воздействиям РИП соответствует группе исполнения LX по ГОСТ 12997-84 – вибрация в диапазоне частот от 1 до 35 Гц при ускорении до 4,9 м/с2 (0,5 g). Особенности:

• Передача команд по интерфейсу на тестирование аккумуляторных батарей (АБ), установленных в «Бокс», и прием сообщений об их наличии и индивидуальном состоянии
• Защита с автоматическим восстановлением работоспособности:     от превышения выходного напряжения     от перегрузок по выходу     от «переполюсовки» АБ     от замыкания клемм подключения АБ
• Контроль:     сетевого напряжения     величины выходного напряжения     величины напряжения АБ и их состояния     связи с Боксом по интерфейсу
• Передача информации о неисправности или отклонении напряжений от нормы с помощью реле
• Световая индикация и звуковая сигнализация:
• наличие сетевого напряжения в сети     короткое замыкание или перегрузка по выходу     заряд АБ     отключение АБ при ее разряде     отключение выхода РИП     потери связи с Боксом
• Возможность конфигурирования работы Бокса и отключения звука с помощью кнопки на плате
• Возможность контроля вскрытия корпуса

Схема подключения: Комплект поставки

1. Резервированный источник питания – 1 шт.
2. Этикетка АЦДР.436534.001-15 ЭТ – 1 экз.
3. Вставка плавкая ВПТ6-10 (2 А) – 1 шт.
4. Шуруп 1-4х40.019 ГОСТ 1144-80 – 3 шт.
5. Дюбель 8х40 S – 3 шт.
6. Втулка ШЛИГ.711143.001 – 2 шт.
7. Ключ – 2 шт.
8. Упаковочная тара – 1 шт.

Пример расшифровки названия РИП
