Описание СКАТ СКАТ-1200М (70)

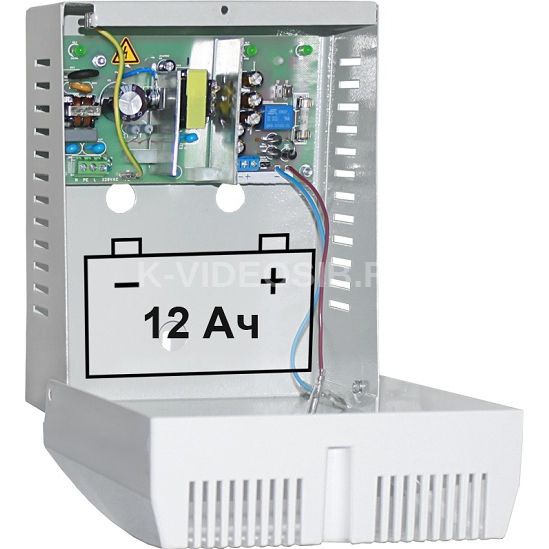

СКАТ СКАТ-1200М - стабилизированный источник питания, размещенный в корпусе со съемной крышкой. Современные узлы импульсной схемотехники с высокой степенью интеграции обеспечивают за счёт быстродействия высокую надёжность и безопасность в любых режимах работы. Применение программируемого PIC-контроллера позволяет реализовать сложные алгоритмы контроля входных и выходных параметров, добиться поддержания высокой точности и стабильности выходных характеристик.

Использование технологии поверхностного монтажа значительно снижает энергопотребление, повышает надежность и КПД. Высокоэффективный преобразователь AC/DC, реализованный по передовой топологии FLYBACK, обеспечивает надежное и качественное питание нагрузки в широком диапазоне сетевого напряжения с уровнем пульсации выходного напряжения не более 30—50 мВ. Алгоритм поцикловой защиты, используемый в своих устройствах ведущими фирмами мира, обеспечивает удивительную живучесть AC/DC преобразователя. Интеллектуальная система обслуживания АКБ непрерывно производит мониторинг параметров батареи, оценивает её исправность.

Применение передовых алгоритмов позволяет качественно провести заряд АКБ, предотвратить преждевременную порчу батареи глубоким разрядом, а также — сформировать световые и логические сигналы для своевременного информирования о неисправности или отключении батареи. Многоступенчатая адаптивная система защиты выхода позволяет надежно защитить прибор от долговременного аварийного замыкания выходных клемм и перегрузки. При этом, в отличие от простых систем защиты, обеспечивается надежный запуск «тяжелых» нагрузок без ограничения по емкости и индуктивности.

Особенности СКАТ СКАТ-1200М

• световую индикацию наличия напряжения электрической сети
• световую индикацию наличия выходного напряжения
• световую индикацию наличия АКБ
• питание нагрузки стабилизированным напряжением согласно п. 1 таблицы при наличии напряжения в электрической сети, режим «Основной»
• автоматический переход на резервное питание от аккумуляторной батареи (далее по тексту АКБ) при отключении электрической сети, режим «Резерв»
• резервное питание нагрузки постоянным напряжением согласно п. 1 таблицы
• контроль наличия АКБ
• оптимальный заряд АКБ при наличии напряжения в электрической сети, режим «Основной» согласно п. 3 таблицы
• защиту АКБ от глубокого разряда
• защиту от переполюсовки клемм АКБ посредством электронной защиты
• электронную защиту от короткого замыкания клемм АКБ
• защиту от короткого замыкания на выходе с отключением выходного напряжения
• автоматическое восстановление выходного напряжения после устранения причины замыкания
• защиту нагрузки от аварии источника
• выдачу информационного сообщения «Наличие Сети», посредством выхода открытый коллектор «OK»
• режим «холодный пуск» позволяет автоматически восстановить работоспособность источника при подключении исправной и заряженной АКБ в режиме «Резерв»



  Технические характеристики СКАТ СКАТ-1200М (70)

  • Постоянное выходное напряжение, В В режиме «основной» 12,9...14 В режиме «резерв» 9,5...12,6
  • Номинальный ток нагрузки, А 2,5
  • Ток заряда АКБ, стабилизированный, А 0,45...0,65
  • Максимальный ток нагрузки в режиме «основной» кратковременно (5 сек.), А не более 3,0
  • Максимальный ток нагрузки в режиме «резерв», А не более 3,0
  • Входная сеть (переменного тока) напряжение, В 170...242 частота, Гц 50±1
  • Величина напряжения на аккумуляторе, при котором индикатор «АКБ» гаснет. 11...11,5
  • Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки, В 10,5...11
  • Величина напряжения пульсаций с удвоенной частотой сети (от пика до пика) при номинальном токе нагрузки, мВ, не более 30
  • Аккумуляторы герметичные свинцово-кислотные количество, шт 1 номинальное напряжение, В 12 емкость, Ач 4,5; 7; 12
  • Рекомендуемая емкость АКБ, Ач 12
  • Сечение проводов подводимых к клеммам, мм2, не более «СЕТЬ» 1,5 «ВЫХОД» 1,5 «ОК» 1,0
  • Максимальная мощность, потребляемая от сети переменного тока без нагрузки, ВА, не более 5
  • Габаритные размеры ШхВхГ, мм, не более без упаковки 170х210х136, с упаковкой 175х215х140
  • Масса (без АКБ), кг, не более НЕТТО (БРУТТО) 1,0 (1,1)
  • Ток контактов «открытый коллектор», не более, мА 50
  • Напряжение на контактах «открытый коллектор», не более, В 60
  • Рабочие условия эксплуатации: температура окружающей среды, °С от -10 до +40 относительная влажность воздуха при температуре +25 °С, не более, % 90
  • Степень защиты оболочкой по ГОСТ 14254-96 IP20
