Описание Тахион БЗЛ-ЕП16

Тахион БЗЛ-ЕП16 - блок защиты портов предназначен для защиты от импульсных перенапряжений 16 портов локальной сети Ethernet 10/100/1000 Base-TX, в том числе с функцией питания PoE по варианту А или по варианту В стандарта IEEE 802.3at. Устанавливается в пределах 2-3 зон молниезащиты (в соответствии с МЭК 1312-1).

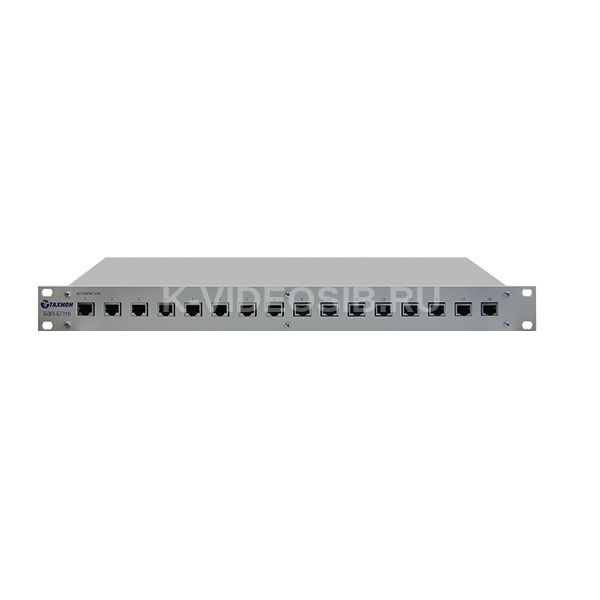

Степень защиты в соответствии с ГОСТ 14254 IP20. Конструктивно блок выполнен в металлическом корпусе высотой 1U для установки в 19" стойку.

Технические характеристики Тахион БЗЛ-ЕП16

Линия данных

• Количество защищаемых портов 16

• Защищаемые пары (1-2), (3-6), (4-5) и (7-8)
• Номинальное рабочее напряжение UN 5 В DC
• Макс. длительное рабочее напряжение UС 6 В DC
• Номинальный рабочий ток IN 600 мА
• Номинальный ток разряда (8/20 мкс) In линия-линия C1 / линия-земля C2 100 А / 2 кА
• Уровень напряжения защиты UP при In Линия-линия / линия-земля, не более 20 В / 550 В
• Уровень напряжения защиты UP при 1кВ/мкс: Линия-линия / линия-земля, не более 15 В / 550 B
• Время срабатывания Ta Линия-линия / линия-земля <10 нс / <100 нс
• Вносимое затухание <2 дБ (<250МГц)
• Диапазон рабочих температур -55С +85С
• Габаритные размеры 482,6х44(1U)х152 мм
• Тип подключения (Вход-Выход) RJ45- RJ45
• Вес в упаковке 2,3 кГ
• Категория испытаний по МЭК 61643-21 С1, С2

Линия питания

• Количество защищаемых портов 16

• Защищаемые пары (1,2-3,6) и (4,5-7,8)
• Номинальное рабочее напряжение UN 48 В DC
• Макс. длительное рабочее напряжение UС 60 В DC
• Номинальный рабочий ток IN 1200 мА
• Номинальный ток разряда (8/20 мкс) In линия-линия C1 / линия-земля C2 100 А / 2 кА
• Уровень напряжения защиты UP при In Линия-линия / линия-земля, не более 120 В / 550 В
• Уровень напряжения защиты UP при 1кВ/мкс: Линия-линия / линия-земля, не более 90 B / 550 B
• Время срабатывания Ta Линия-линия / линия-земля <10 нс / <100 нс
• Вносимое затухание -
• Диапазон рабочих температур -55С  +85С
• Габаритные размеры 482,6х44(1U)х152 мм
• Тип подключения (Вход-Выход) RJ45- RJ45
• Вес в упаковке 2,3 кГ
• Категория испытаний по МЭК 61643-21 С1, С2 .
