Описание Тахион ВУК-18-PoE+

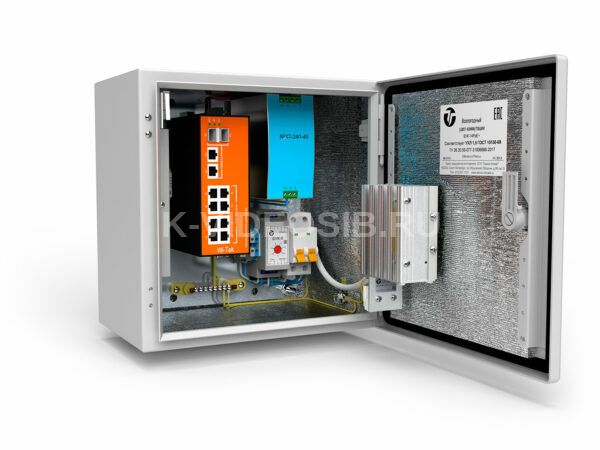

Всепогодный узел коммутации ВУК-18-РоЕ+ предназначен для обеспечения работы от 1-й до 8-х IP-видеокамер с питанием по технологии РоЕ/PoE+, организации группового канала передачи данных по волоконно-оптической сети, а также поддержания заданного температурного режима при эксплуатации задействованного оборудования. Изделие оборудовано

• блоком управления климатом (БУК-5), предназначенным для управление обогревом;
• обогревателем термошкафов ОТШ-40, оборудованным встроенным биметаллическим выключателем, ограничивающим температуру поверхности радиатора до +90°С;
• тамперным контактом для сигнализации о несанкционированном доступе.

Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017. По способу защиты человека от поражения электрическим током изделие соответствует классу I по ГОСТ 12.2.007.0-75. Климатическое исполнение изделия соответствует УХЛ1, 5 ГОСТ 15150-69. Степень защиты IP 66. Состав изделия:

1. Шкаф 300х300х210мм	1шт.
2. Монтажная панель	1шт.
3. Тамперный контакт (S2)	1шт.
4. Выключатель автоматический ВА47-29 2P6A/4,5кА хар-ка С "TDM" (S1)	1шт.
5. Блок управления климатом (БУК-5)	1шт.
6. Клеммы проходные (Х1) (S провода до 6 мм²)	2шт.
7. Обогреватель (ОТШ-40)	1шт.
8. AC/DC преобразователь NDR-240-48 MeanWell	1шт.
9. Неуправляемый коммутатор WiTek 8 порта Eth + 2 порта SFP Wi-PS310GF-l	1шт.
10. Оптический кросс W4 (или аналогичный) с адаптерами SC-SC (4 шт)	1шт.
11. Шина заземления (Ш1)	1шт.
12. Гермоввод PBA9-08, Ø кабеля 4,5-8 мм	8шт.
13. Гермоввод PBA11-10, Ø кабеля 6-10 мм	2шт.
14. Гермоввод PBA13,5-11, Ø кабеля 7-12 мм	2шт.

Схема подключения:

Технические характеристики Тахион ВУК-18-PoE+

• Питание изделия:
  • – напряжение питания: 230 В AC, 50 Гц
  • – максимальный ток нагрузки: 6 А
• Обогрев:
  • – напряжение питания: 230 В AC, 50 Гц
  • – потребляемая мощность: 40 Вт
• Диапазон рабочих температур: – 60°С÷+50°С
• Интерфейсы::
  • – порт 10/100/1000 Base-T RJ-45 PoE watchdog: 4 шт.
  • – порт 1000 Base-X SFP: 2 шт.
  • – консольный порт: 1 шт.
• PoE::
  • – по стандарту PoE IEEE 802.3af/at: 2 порта
  • – по стандарту PoE IEEE 802.3af/at/bt: 2 порта
  • – общий бюджет PoE*: 140 Вт
• Максимальная потребляемая мощность: 190 Вт
• Материалы и поверхности изделия::
  • – корпус (дверь): листовая сталь 1,25 (1,5) мм, грунтовка, порошковое покрытие
  • – панель монтажная: листовая сталь 2 мм, оцинкованная
• Габаритные размеры (без гермовводов) ШхВхГ: 300х300х210 мм
• Вес c упаковкой: 11 кг
