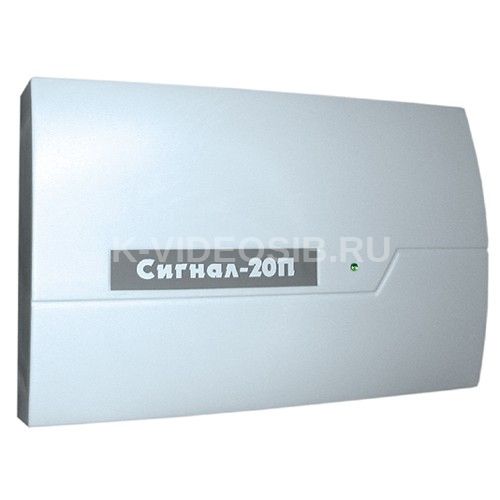

Описание Болид Сигнал-20П исп. 01

Болид Сигнал-20П исп. 01 - прибор приемно-контрольный (адресный расширитель шлейфов) охранно-пожарный, предназначенный для контроля 20-ти зон охранной, пожарной, тревохной и технологической сигнализации. Металлический корпус является особенностью данной модели.

Особенности устройства:

• 20 шлейфов сигнализации со всеми видами охранных и пожарных извещателей
• Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого
• Контроль цепей выходов "реле 4" и "реле 5", предназначенных для подключения внешних оповещателей, на обрыв и короткое замыкание
• Программирование типов ШС: -пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС) -пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей) -пожарный тепловой двухпороговый -охранный -охранный с распознаванием нарушения блокировочного контакта извещателя -охранный входной -тревожный -технологический -программируемый технологический
• Возможность измерения сопротивления шлейфа и передача его значения на пульт "С2000" или АРМ "Орион"
• Работоспособность при нарушении интерфейса RS-485 и после его восстановления передача на пульт "С2000" или АРМ "Орион" накопленных сообщений со временем их возникновения
• Подлючение считывателя ключей "Dallas Touch Memory" позволяет осуществить централизованное управление (взятие, снятие) разделами и идентификацию хозоргана
• Программируемая логика управления пятью реле (37 локальных тактик управления)

Технические характеристики Болид Сигнал-20П исп. 01

• Количество шлейфов сигнализации - 20
• Количество программ управления по каждому выходу - 37
• Емкость внутреннего буфера - 62 события
• Напряжение питания от 10,2 до 28 В
• Потребляемый ток прибором, в дежурном режиме: при питании 24 В: от 200 мА до 400 мА; при питании 12 В: от 300 мА до 600 мА
• Ток нагрузки шлейфа - 3 мА
• Управление 5-ю релейными выходами - три релейных выхода типа "сухой контакт" на переключение: с максимальным напряжением до 28 В и током до 2 А или до 80 В и током от 0,1 мА до 50 мА (выходы "реле 1", "реле 2", "реле 3"); - два выхода с контролем исправности цепей подключения оповещателей: с максимальным напряжением до 28 В и током до 0,8 А (выходы "реле 4", "реле 5"); - логика управления выходами программируется
• Рабочий диапазон температур - от минус 30 до +55 °С
• Материал корпуса: металл
• Габаритные размеры: 229 х 136 х 41 мм
