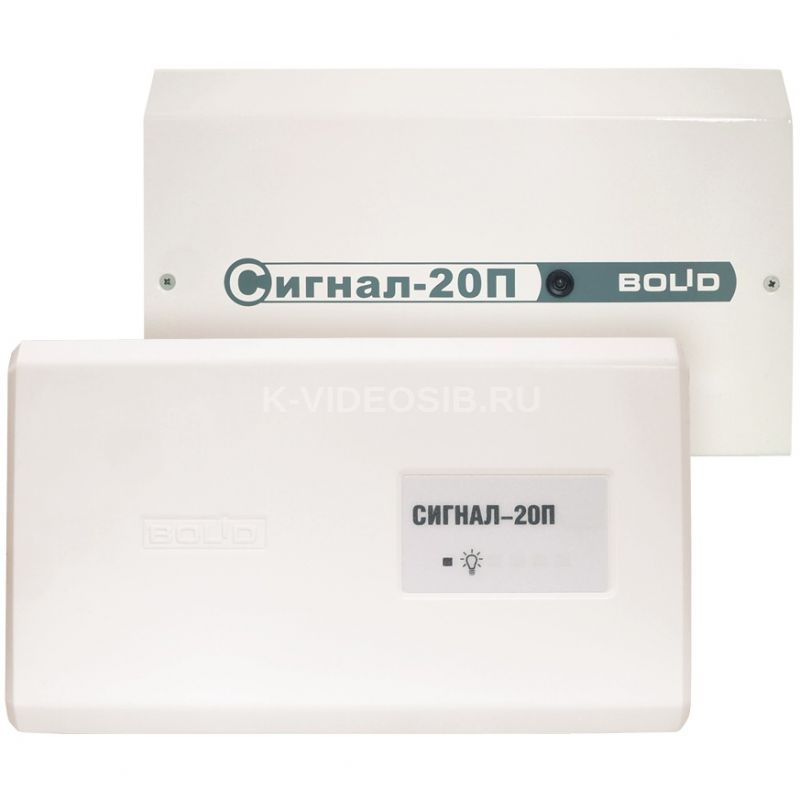

Болид Сигнал-20П
Код: 1268294
Розн. цена: 6 588 руб
Ваша цена: 6 314 руб
Быстрая доставка
Гарантия 10 лет
Товары сертифицирован
Описание
Описание Болид Сигнал-20П
Блок приемно-контрольный (адресный расширитель шлейфов) охранно-пожарный Сигнал-20П Предназначен для использования в составе ИСО "Орион" для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами. Особенности:
Технические характеристики Болид Сигнал-20П
- Количество радиальных неадресных шлейфов сигнализации (ШС): 20
- Макс. сопротивление проводов ШС без учета оконечного сопротивления: 1 кОм для охранных ШС 100 Ом для пожарных ШС
- Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй": 20 кОм для охранных ШС 50 кОм для пожарных ШС
- Подключаемые к ШС устройства: Неадресные охранные и пожарные извещатели с релейным выходом: Без ограничений Неадресные охранные извещатели, питающиеся от ШС: с общим током потребления до 3 мА Неадресные пожарные извещатели, питающиеся от ШС: с общим током потребления до 3 мА (с общим током потребления до 1,2 мА при одновременном включении тепловых и дымовых извещателей)
- Напряжение на каждом входе ШС: 19 В ÷ 24 В при установке оконечного резистора 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС
- Ограничение тока в короткозамкнутом ШС: 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В)
- Световая индикация: 1 индикатор отображения режимов
- Встроенный звуковой сигнализатор: нет
- Датчик вскрытия корпуса: микроконтакт
- Энергонезависимый буфер событий: 4096 сообщения
- Интерфейс: RS-485, протокол "Орион", "Орион 2.1"
- Питание блока: от внешнего источника постоянного тока
- Напряжение питания: 10,2 ÷ 28,0 В постоянного тока
- Количество вводов питания: 2
- Потребляемый ток: в дежурном режиме (зависит отколичества токопотребляющих извещателей в ШС): 200 – 300 мА при напряжении питания 24 В 400 – 600 мА при напряжении питания 12 В в режиме Пожар: 330 мА при напряжении питания 24 В, 650 мА при напряжении питания 12 В
- Готовность к работе после включения питания: не более 3 с
- Внешний считыватель электронных идентификаторов (ЭИ): 1 вход
- Интерфейс подключаемых считывателей: Dallas Touch Memory, iButton
- Управление светодиодами считывателя: Двумя светодиодами (зеленым и красным). Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА
- Управление звуковым сигнализатором считывателя: Нет
- Выходы: 5 шт.
- Электромагнитные реле (сухой контакт): 3 шт. 28 В-до 2 А или 80 В - от 0,1 мА до 50 мА Электромагнитные реле: 2 шт.12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току
- Рабочий диапазон температур: от -30 до +50 °C
- Относительная влажность: до 98% при +25 °C
- Степень защиты корпуса: IР20
- Материал корпуса: пластик Габаритные размеры: 230x135x37 мм
- Вес блока: не более 0,5 кг
- Средний срок службы: 10 лет
- Программирование блока: программа UProg.exe
- Подключение к ПК: через интерфейс RS-485 с помощью преобразователя интерфейсов
- Тип крепления: настенный навесной
