Описание Болид С2000-БИ исп.02 в.3.хх (2xRS-485)

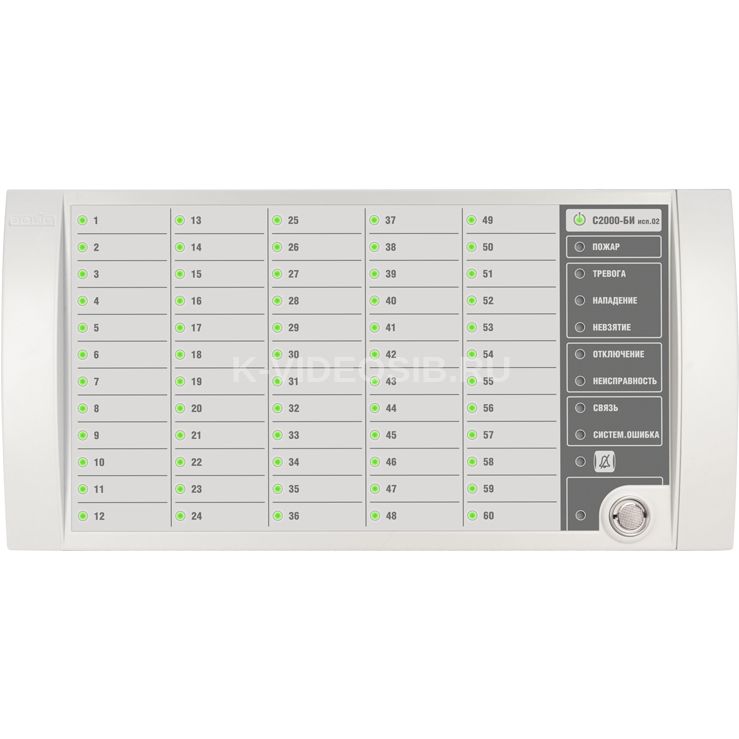

Блок индикации С2000-БИ исп.02

«С2000-БИ» исп.02 предназначен для работы в составе ИСО «Орион» совместно с пультом контроля и управления «С2000» («С2000М») и отображения с помощью встроенных индикаторов и звуковой сигнализации сообщений о событиях в 60 разделах системы.

• Раздельное отображение на 60 двухцветных индикаторах состояний контролируемых разделов: «Взят», «Взятие», «Снят», «Тревога», «Нападение», «Невзятие», «Пожар», «Внимание», «Неисправность», «Нарушение технолог. ШС», «Норма технолог. ШС», «Протечка», «Повышение/Понижение температуры», «Повышение/Понижение уровня», «Дверь Взломана», «Дверь Заблокирована», «Дверь Открыта/закрыта», «Доступ закрыт/открыт/в норме»
• Отображение на светодиодных индикаторах «Пожар», «Внимание», «Тревога», «Нападение», «Невзятие» и «Неисправность» тревог и неисправностей в прикрепленной к блоку «С2000 БИ» SMD части системы «Орион»
• Включение звукового сигнала при получении тревожного сообщения по одному или нескольким контролируемым разделам и возможность его сброса оператором
• Формирование сообщения о вскрытии корпуса на пульт «С2000»
• Программирование адреса прибора в системе, номеров закрепленных разделов, типа индикации, времени звучания звуковой сигнализации
• Часовая синхронизация времени с пультом "С2000" ("С2000M")
• Управление разделами с помощью ключей Touch Memory

Технические характеристики Болид С2000-БИ исп.02 в.3.хх (2xRS-485)

Наименование параметра Значение параметра

Световая индикация		60 двухцветных индикаторов для отображения состояния разделов ИСО "Орион"
		8 одноцветных индикаторов для отображения наличия тревог и неисправностей в ИСО "Орион"
		1 индикатор, отображающий состояние блока
		1 индикатор, отображающий отключение звука
		1 индикатор, отображающий разрешение доступа к управлению для ключа ТоuchMemory
Встроенный звуковой сигнализатор		есть
Датчик вскрытия корпуса		микропереключатель
Коммуникационный порт (для работы в ИСО «Орион»)		RS-485, протокол Орион
Питание прибора		от внешнего источника постоянного тока
Напряжение питания		10,2 ÷ 28,4 В постоянного тока
Потребляемая мощность		не более 3 Вт
Потребляемый ток	в тревожном режиме	не более 200 мА при напряжении 12 Вне более 100 мА при напряжении 24 В
	в дежурном режиме (все индикаторы выключены)	не более 50 мА при напряжении 12 Вне более 20 мА при напряжении 24 В
Готовность к работе после включения питания		не более 2 с
Рабочий диапазон температур		от -30 до +50 °C
Относительная влажность		до 98% при +25 °C
Степень защиты корпуса		IР20
Габаритные размеры		340х170х27 мм
Вес прибора		не более 0.6 кг
Средний срок службы		10 лет
Программирование прибора		программа UProg.exe
Подключение к ПК		через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа		настенный навесной
