Описание Болид С2000-АСПТ

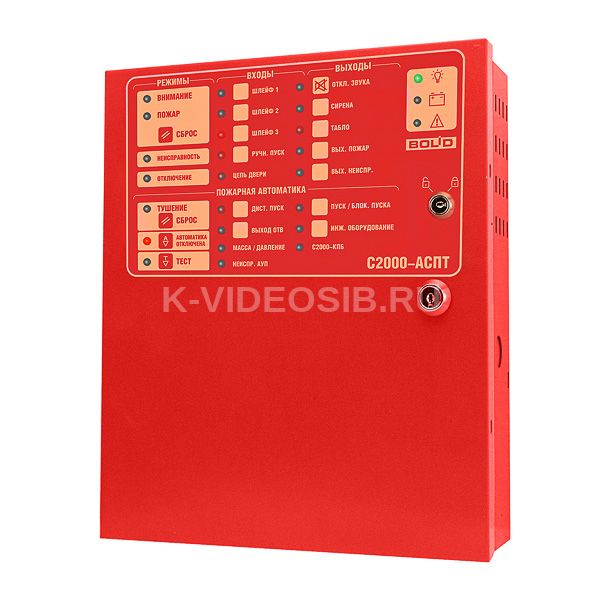

Болид С2000-АСПТ - прибор приемно-контрольный и управления автоматическими средствами пожаротушения и оповещателями предназначен для автономной или централизованной (в составе системы "Орион") противопожарной защиты объектов промышленного и гражданского назначения по одной зоне порошкового, аэрозольного или газового пожаротушения.

Устройство имеет следующие функциональные особенности:

• Контроль состояния: - трех шлейфов пожарной сигнализации; - цепи датчиков состояния дверей; - цепи датчиков ручного пуска; - цепи контроля выхода огнетушащего вещества (ОТВ); - цепи исправности оборудования установки пожаротушения
• Контроль исправности цепей запуска на обрыв и короткое замыкание
• Настраиваемая временная задержка перед запуском средств пожаротушения, по отдельности для каждого режима: - для автоматического запуска; - для дистанционного (ручного) запуска
• Передача служебных и тревожных сообщений на сетевой контроллер (пульты "С2000", "С2000М", "С2000-КС", АРМ "Орион")
• Дистанционный запуск средств пожаротушения по команде от сетевого контроллера
• Ручной запуск средств пожаротушения от датчиков ручного запуска
• Ручной (с панели прибора) или дистанционный (командой от сетевого контроллера) сброс пожарной тревоги и режима запуска средств пожаротушения
• Автоматический запуск средств пожаротушения при срабатывании двух пожарных извещателей в одном либо в двух шлейфах сигнализации
• Включение звукового и светового пожарного оповещения (сирена, световые табло)
• Контроль исправности цепей оповещателей на обрыв и короткое замыкание в выключенном и во включенном состоянии
• Управление технологическим оборудованием по любой из 22 внутренних программ управления (задвижки системы вентиляции в помещении и др.)
• Блокировка автоматического пуска при открытии дверей в защищаемое помещение
• Включение (отключение) режима автоматического запуска при помощи электронных ключей Dallas Touch Memory
• Управление контрольно-пусковыми блоками "С2000-КПБ" (до 16 шт.)
• Ограничение доступа к органам ручного управления на передней панели прибора (IV уровня доступа)
• Механический замок на верхней крышке прибора
• Контроль вскрытия корпуса прибора
• Резервное электропитание от встроенной аккумуляторной батареи
• Контроль сетевого и резервного электропитания, отключение резервного питания при разряде аккумулятора
• Возможность тестирования и развитая диагностика работоспособности прибора с отображением состояния узлов прибора на 27 индикаторах
• Возможность индивидуального отключения зон или выходов прибора по желанию пользователя
• Встроенный звуковой сигнализатор

Структурная схема автоматической системы пожаротушения на одно направление

1 - световые оповещатели; 2 - звуковой оповещатель; 3 - кнопка ручного пуска; 4 - считыватель ЭИ; 5 - датчик состояния двери; 6 - прибор "С2000-АСПТ"; 7 - ШС с дымовыми извещателями; 8 - ШС с тепловыми извещателями; 9 - противопожарные модули; 10 - блок "С2000-КПБ"; 11 - сигнализатор давления (СДУ); 12 - устройство электропуска АУП; 13 - газовая установка

Технические характеристики Болид С2000-АСПТ

• Количество шлейфов сигнализации - 3
• Количество контролируемых цепей - 4
• Количество контролируемых выходов - 5
• Напряжение ШС - 24 В
• Выход питания четырехпроводных извещателей - 24 В
• Резервное питание, аккумуляторная батарея - 24 В/4,5 А*ч
• Объем памяти ключей Touch Memory - 15
• Напряжение питания сети переменного тока - от 187 В до 242 В
• Релейные выходы "Пожар", "Неисправность" - 0,1 А/100 В
• Реле "NC-NO-COM" - 2 А/28VDC
• Выходы управления внешними оповещателями - 24 В/1 А
• Пусковая цепь - 24 В/1 А
• Рабочий диапазон температур - от 0 до +55 °С
• Габаритные размеры - 310х254х85 мм
• Масса - 8 кг
