Описание Болид С2000-ИПДЛ-Д

Извещатель пожарный дымовой оптико-электронный линейный двухпозиционный С2000-ИПДЛ-Д

Извещатель предназначен для обнаружения загораний, сопровождающихся появлением дыма в закрытых помещениях различных зданий и сооружений, и выдачи по соответствующему адресу извещений «Пожар», «Неисправность», «Тест».

Извещатели предназначены для применения в помещениях, имеющих большую площадь, большую протяженность или большую высоту потолков.

Применяется с контроллером «С2000-КДЛ» или «С2000-КДЛ-2И».

Особенности:

• Относятся к линейным двухпозиционным дымовым оптико-электронным адресным пожарным извещателям
• Применяется в случае невозможности применения однопозиционного извещателя из-за наличия трудноустранимых помех отражения по ходу луча
• Питание по двухпроводной линии связи
• Фиксированный или адаптивный порог срабатывания
• Световая индикация состояния
• Для облегчения настройки может применяться лазерный указатель и тестер «ИПДЛ-152»
• Выносное устройство индикации и управления «УВ-ПРМ-ПРД-Б», входящее в комплект, позволяет дистанционно контролировать состояние извещателя. Имеет кнопки «Тест» и «Неисправность». Позволяет подключать тестер «ИПДЛ-152»
• До 20 извещателей к «С2000-КДЛ» или «С2000-КДЛ-2И»
• Расстояние между приемником и передатчиком от 7 до 100 метров

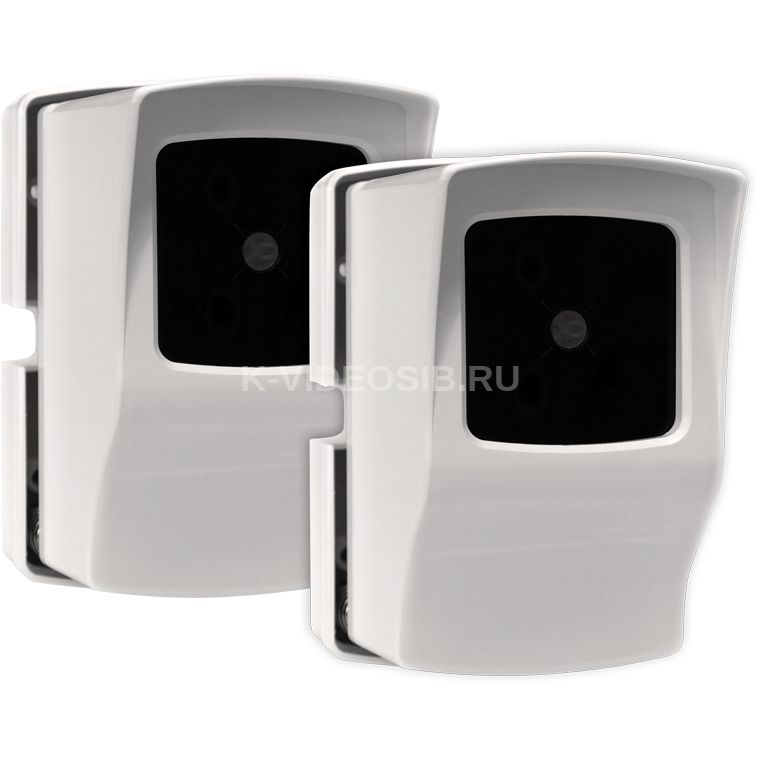

Конструкция блоков приемника и передатчика извещателя

Приемник

Передатчик

Общая схема подключения извещателя

Технические характеристики Болид С2000-ИПДЛ-Д

• Расстояние установки передатчик – приемник: 7.. 140 м
• Порог срабатывания соответствует адаптивному (зависимого от расстояния) или одному из восьми фиксированных возможных для установки значений: 0,5; 0,7; 1,0; 1,6; 2,2; 3,0; 4,0 дБ
• Максимально возможная ширина защищаемого одним извещателем пространства (в соответствии с СП5.13130): 9 м
• Напряжение питания извещателя: от 7 до 11 В
• Ток потребления: не более 3 мА
• Инерционность срабатывания извещателя:
  • типовая: 6 с
  • максимальная: 8 с
• Диапазон температур: от минус 30 до +55°С
• Максимально допустимая освещенность в месте установки: 12000 лк
• Степень защиты оболочки по ГОСТ 14254-96: IP40
• Габаритные размеры приёмника и передатчика: не более 100×160×127 мм
• Масса приёмника и передатчика: не более 0,41 кг
• Габаритные размеры выносного устройства УВ-ПРМ-ПРД-Б: не более 55×55×21 мм
• Масса выносного устройства УВ-ПРМ-ПРД-Б: не более 0,04 кг
• Степень устойчивости к воздействию электромагнитных помех в соответствии с:
  • ГОСТ 30804.4.2 и ГОСТ 30804.4.4: четвёртая
  • ГОСТ 30804.4.3: третья
• Категория по излучаемым индустриальным радиопомехам в соответствии с ГОСТ 30805.22: класс Б
• Средний срок службы извещателя: 10 лет
• Программирование: Uprog.exe
