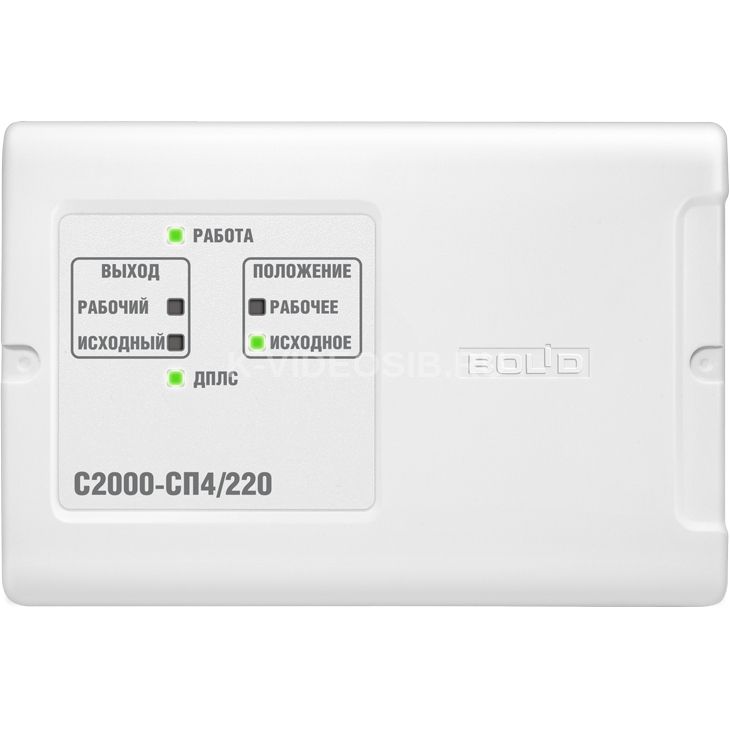

Описание Болид С2000-СП4/220 исп.01

Блок сигнально-пусковой адресный С2000-СП4

Блок сигнально-пусковой адресный предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов, и иных исполнительных устройств. Применяется как часть составного прибора управления в системах пожарно-охранной сигнализации, поддерживающих двухпроводную линию связи, совместно с контролером “С2000-КДЛ” (версии 2.01 и выше) или “С2000-КДЛ-2И” (версии 1.00 и выше) и пультом контроля и управления «С2000М» в составе ИСО "Орион".

• Исполнение: «С2000-СП4/220 исп.01» для рабочего напряжения 220 В переменного тока с встроенным изолятором короткого замыкания ДПЛС
• Управление двумя реле через контроллер «С2000-КДЛ» или «С2000-КДЛ-2И» от пульта «С2000»/«С2000М», ППКУП «СИРИУС» или АРМ «Орион Про»
• Программируемая логика управления реле
• Контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ)
• Гальваническая развязка управляемых выходов от ДПЛС
• Получение сигналов от 2-х концевых выключателей состояния привода
• Возможно подключение внешней кнопки функционального теста
• Контроль вскрытия корпуса
• Световая индикация состояния прибора и выходов
• До 25 блоков к «С2000-КДЛ» или «С2000-КДЛ-2И»

Структурная схема управления противопожарными клапанами:

Выпускается в четырёх исполнениях: «С2000-СП4/24» для рабочего напряжения от 12 до 24 В (переменного или постоянного тока) «С2000-СП4/24 исп.01» для рабочего напряжения от 12 до 24 В (переменного или постоянного тока) с встроенным изолятором короткого замыкания ДПЛС «С2000-СП4/220» для рабочего напряжения 220 В переменного тока «С2000-СП4/220 исп.01» для рабочего напряжения 220 В переменного тока с встроенным изолятором короткого замыкания ДПЛС

Технические характеристики Болид С2000-СП4/220 исп.01

• Модель: С2000-СП4/24 исп.01
• Количество выходов: 2 релейных выхода с контролем целостности линии подключения нагрузки
• Максимальный коммутируемый ток одного реле: 3 A
• Коммутируемое напряжение: от 10,2 В до 28,4 В
• Максимальный ток контроля исправности цепей: 1,5 мА
• Количество контролируемых зон: 3 для подключения концевых выключателей состояния привода и кнопки функционального теста
• Потребляемый ток от линии ДПЛС: не более 1,5 мА
• Гальваническая развязка ДПЛС и источника питания силовой части: до 500 В
• Датчик вскрытия корпуса: микропереключатель
• Время технической готовности: не более 15 с
• Рабочий диапазон температур: от минус 30 до +55°C
• Относительная влажность: до 93% при +40°C
• Степень защиты корпуса: IР40
• Габаритные размеры: 156х107х39 мм
• Масса: не более 0,2 кг
• Средний срок службы: 10 лет
• Программирование: программа UProg.exe
• Тип монтажа: настенный навесной или на DIN-рейку
