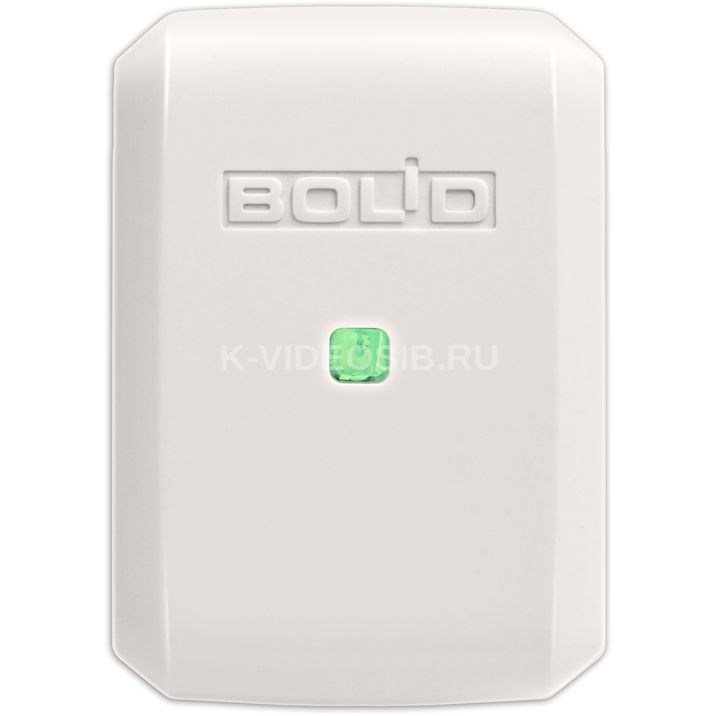

Описание Болид С2000-ПП

Преобразователь протокола Болид С2000-ПП предназначен для интеграции системы охранно-пожарной сигнализации системы "Орион" в объектовое оборудование сторонних производителей по интерфейсу Modbus RTU, для передачи событий на передатчик RS-202TD в протоколе Ademco Contact ID, мониторинга событий в системе Орион, управления включением/выключением реле, взятием/снятием зон и разделов.

Параметры интерфейса RS-485 «Орион»:

• тип интерфейса RS-485;
• тип протокола: «Орион»;
• скорость 9600 бит/сек;
• количество стартовых/стоповых бит – 1;
• без контроля четности;
• максимальная длина пакета – 75 байт

Параметры интерфейса «Modbus/TD» (Шлюз Modbus):

• тип интерфейса RS-485;
• тип протокола: Modbus-RTU;
• скорость: 1200, 2400, 9600, 19200, 38400, 57600, 115200 бит/сек;
• стоповых бит: 2 – без контроля чётности; 1 – с контролем чётности;
• контроль четности: нет, чётность, нечётность;
• максимальная длина пакета – 256 байт

Параметры интерфейса RS-202TD:

• тип интерфейса RS-485 или RS-232TTL;
• тип протокола: Contact ID;
• скорость передачи: 9600 бит/сек;
• количество стоповых бит: 1;
• контроль четности: нет;
• максимальная длина пакета – 14 байт

База данных С2000-ПП позволяет поддерживать:

• максимальное количество реле - 255;
• максимальное количество зон - 512;
• максимальное количество разделов - 64;
• максимальное количество идентификаторов пользователей - 64;
• максимальное количество событий (размер кольцевого буфера событий) - 256

Варианты подключения

Вариант №1:

Болид С-2000-ПП подключается к интерфейсу RS-485 ИСО "Орион" без пульта управления C2000М. При этом могут быть использованы только приборы, поддерживающие автономный режим работы. Количество приборов ограничивается Базой данных модели: максимальным количеством зон, разделов, реле, пользователей.



В этом включении устройство может принимать команды на включение/выключение реле или на изменение состояния зоны/раздела охраны от внешнего оборудования сторонних производителей по интерфейсу RS-485 по протоколу ModBus RTU, преобразовывать их в протокол ИСО "Орион" и передавать приборам, к которым эти зоны и реле относятся. Кроме этого, преобразователь может принимать 251 тип сообщений от приборов ИСО "Орион" и транслировать их по интерфейсу RS-485 по протоколу ModBus RTU на внешнее оборудование. Так же вместо обмена по интерфейсу RS-485 ModBus данная модель предусматривает преобразование сообщений от приборов ИСО "Орион" в протокол Contact ID и передачу их с помощью интерфейса RS-232TTL на радиоканальный передатчик "Риф Стринг RS-202TD"



Вариант №2:

Болид С-2000-ПП включается как один из приборов ИСО "Орион" под контролем пульта управления С2000М (версия 2.05 и выше).



Поступающие от оборудования сторонних производителей по протоколу ModBus RTU команды на включение/выключение реле или изменение состояния зоны/раздела охраны, сопоставленные со своей Базой данных, устройство передаёт пульту С2000М, который транслирует их соответствующим приборам системы "Орион". Для расширения Базы данных, по которой ведется обмен, к С2000М может быть подключено несколько приборов данной модели. Отдельный режим работы данного устройства предусматривает преобразование сообщений от приборов ИСО "Орион" в протокол Contact ID и передачу их с помощью интерфейса RS-232TTL на радиоканальный передатчик "Риф Стринг RS-202TD".



Технические характеристики Болид С2000-ПП

Параметры интерфейса RS-485 "Орион" "Modbus/TD" Шлюз Modbus RS-202TD

тип интерфейса	RS-485	RS-485	RS-485
тип протокола	"Орион"	Modbus-RTU	Contact ID
скорость передачи	9600 бит/с	1200, 2400, 9600, 19200, 38400 бит/с	9600 бит/с
количество стоповых бит	1	2 - без контроля четности	1
		1 - с контролем четности
контроль четности	нет	нет, четность, нечетность	нет
максимальная длина пакета	75 байт	256 байт	14 байт



НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ ПАРАМЕТРА

База данных	количество реле	до 255
	количество зон	до 512
	количество разделов	до 64
	количество идентификаторов пользователей	до 64
	количество событий (размер кольцевого буфера событий)	256
Питание прибора		от внешнего источника постоянного тока
Напряжение питания		10,2...15,0 В
Ток потребления при напряжении питания 12 VDC		не более 30 мА
Программирование прибора	Параметры протокола интерфейса RS-485	программа "RS485Setting.exe"
	Параметры протокола интерфейса Modbus	программа "UProg.exe"
	Параметры Базы данных	программа "UProg.exe"
Время технической готовности		не более 3 с
Рабочий диапазон температур		от минус 30 до +50 °C
Степень защиты корпуса		IР41
Габаритные размеры		55x36x22 мм
Масса		50 г
Срок службы		не менее 10 лет
Тип подключения к прибору		клеммная колодка под винт, провод от 0,4 до 3,0 кв.мм
Способ монтажа		настенный навесной
