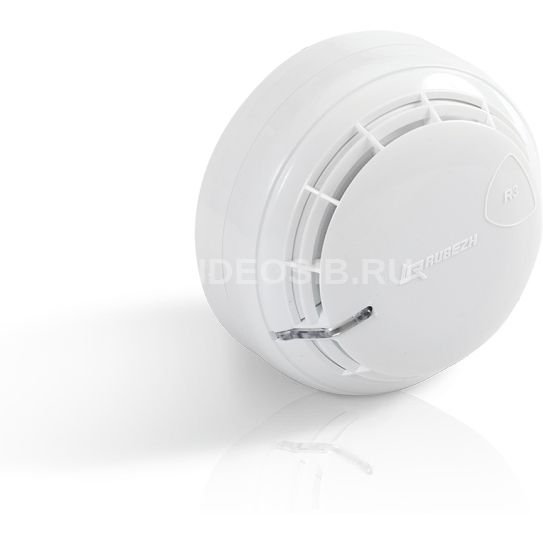

Описание Рубеж ИП 212-64-R3 без б/о

Извещатель пожарный дымовой оптико-электронный адресно-аналоговый ИП 212-64-R3 предназначен для обнаружения возгораний, сопровождающихся появлением дыма внутри контролируемого пространства и передачи сигнала «Пожар», а также сигналов о своем техническом состоянии в приемно-контрольный прибор Рубеж, обеспечивающий в АЛС обмен в протоколе R3.

Без базового основания

Извещатель выполняет следующие функции:

• измерение концентрации дыма;
• обработку по специальным алгоритмам результатов измерений и передачу сигнала «Пожар» в приемно-контрольный прибор;
• формирование и передача в приемно-контрольный прибор сигнала «Неисправность»;
• индикацию режима работы извещателя;
• автоматическую компенсацию запыленности дымовой камеры для исключения ложных срабатываний;
• тестирование работоспособности с помощью кнопки или специального оптического тестера ОТ-1.

Извещатель используется совместно с базовыми основаниями W1, W2 или с ИЗ-1Б-R3.

Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС.

Разъемное соединение датчика с базовым основанием обеспечивает удобство установки, монтажа и обслуживания извещателя.

Круговые контакты базового основания позволяют легко устанавливать извещатель, не ориентируя его относительно основания.

Варианты исполнения базовых оснований позволяют устанавливать извещатель как на основной несущий потолок (основание W1.02 или W1.03), так и на подвесной потолок (основание W2.02 или W2.03). Для удобства монтажа экранированных кабелей АЛС предусмотрены базовые основания с контактом крепления экрана (W1.03 и  W2.03).

Извещатель поставляется в комплекте с базовым основанием W1.ХХ или W2.ХХ Конкретная модель базового основания указывается при заказе, например, ИП 212-64-R3 W1.02.

При необходимости защиты адресной линии связи от единичной неисправности без использования отдельных устройств, существует вариант базового основания со встроенным изолятором – ИЗ-1Б-R3. В этом случае при заказе извещателя необходимо указывать ИП 212-64-R3 c ИЗ-1Б-R3.

Применение извещателя с базовым основанием ИЗ-1Б-R3 позволяет сохранять работоспособным извещатель независимо от того, какой сегмент АЛС изолирует ИЗ-1Б-R3. Т.е. при возникновении КЗ во входном сегменте АЛС изолятор отключит этот сегмент и обеспечит связь извещателя от выходного сегмента АЛС и наоборот.

Извещатель ИП 212-64-R3 совместно с базовыми основаниями W1.ХХ или W2.ХХ занимает 1 адрес. Извещатель ИП 212-64-R3 совместно с базовым основанием ИЗ-1Б-R3 – занимает 2 адреса (1 адрес ИП 212-64-R3 + 1 адрес ИЗ-1Б-R3).

Схема подключения базовых оснований извещателей к адресным линиям связи

Технические характеристики Рубеж ИП 212-64-R3 без б/о

• Питание: от АЛС
• Чувствительность извещателя: 0,05 до 0,20 дБ/м
• Частота моргания светового индикатора в дежурном режиме/в режиме «Пожар»: 0,2 Гц/2 Гц
• Габаритные размеры извещателя:
  • с базовыми основаниями W1.02, W1.03 или изолятором шлейфа ИЗ-1Б-R3, не более: Ø94×44 мм
  • с базовыми основаниями W2.02, W2.03, не более: Ø142×68 мм
• Масса извещателя:
  • с базовыми основаниями W1.02, W1.03 или изолятором шлейфа ИЗ-1Б-R3, не более: 120 г
  • с базовыми основаниями W2.02, W2.03, не более: 160 г
• Рабочий диапазон температур: от -25 до +55°С
• Степень защиты, обеспечиваемая оболочкой извещателя: IP40
• Средний срок службы, не менее: 10 лет
