Описание Тахион УСВ-24

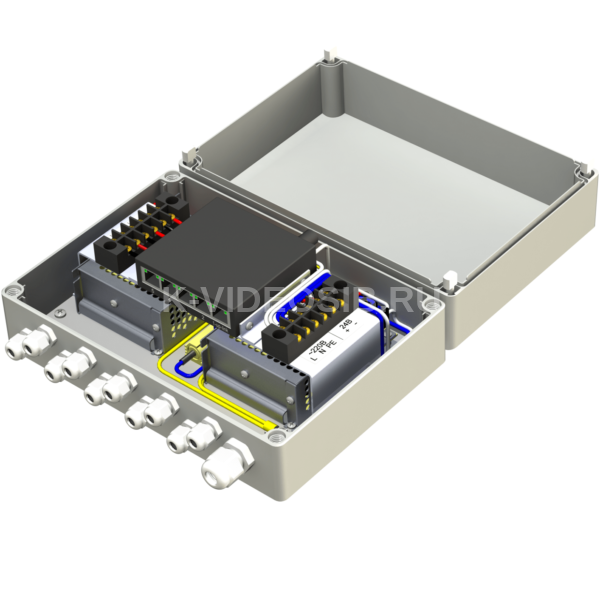

Узел системы видеонаблюдения УСВ-24. Узел системы видеонаблюдения УСВ-24 предназначен для питания до 4-х IP-устройств (видеокамер, контроллеров сигнализации, доступа и т.п.), и приемо-передачи данных на пост наблюдения по сети Ethernet. Конструктивно узел выполнен в пластиковом пылебрызгозащищенном корпусе и может эксплуатироваться на открытом воздухе либо во влажных помещениях. Поддержание температуры внутри корпуса, в заданном диапазоне, производится автоматическим включением и отключением встроенного обогревателя. Узел УСВ-24 выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017. По способу защиты человека от поражения электрическим током узел соответствует классу I по ГОСТ 12.2.007.0-75. Климатическое исполнение узла соответствует УХЛ1, 5 ГОСТ 15150-69. Степень защиты IP66. Состав и установочные размеры:

1. Корпус - 1шт.
2. Монтажная панель - 1шт.
3. Система обогрева в составе: – биметаллический контактный выключатель (St R) - 1шт. – резистор обогрева (R1) - 1шт.
4. Клеммная колодка (Х1, Х2) (сечение подключаемых проводов до 6 мм²) - 2шт.
5. AC/DC преобразователь 220/24В, 60Вт - 2шт.
6. Неуправляемый коммутатор (5 портов, 10/100/1000Mb) - 1шт.
7. Гермоввод PGA7 – 08 ∅ кабеля 8 ÷ 4,5 мм - 10шт.
8. Гермоввод PGA11 – 10 ∅ кабеля 10 ÷ 6 мм - 1шт.

Технические характеристики Тахион УСВ-24

• Напряжение питания: 220 В AC ±10%, 50 Гц
• Напряжение питания подключаемых видеокамер: 24 В DC
• Максимальная мощность, подключаемых видеокамер (суммарно): не более 120 Вт
• Обогрев:
  • – напряжение питания: 220 В AC ±10%, 50 Гц
  • – потребляемая мощность: 22 Вт
• Диапазон рабочих температур: – 40°С … +50°С
• Диапазон включения/отключения обогрева: 0°С ±3°С / +10°С ±3°С
• Материалы и поверхности изделия:
  • – корпус: полиэстер
  • – панель монтажная и кронштейн: оцинкованая сталь
• Габаритные размеры (с гермовводами): 250 х 205 х 100 мм
• Вес c упаковкой, не более: 3кг
