Описание Тахион ПИП-50/20

Прожектор инфракрасный периметровый ПИП-50/20 предназначен для освещения объектов в инфракрасном спектре в условиях недостаточной освещенности и в полной темноте. Применяются в составе систем видеонаблюдения, совместно с видеокамерами «день/ночь».

Прожектор имеет функции:

- включения/выключения от встроенного датчика освещённости; - включения/выключения «по команде» реле сигнализации и т.п.; - внешнего управления режимом «день/ночь» видеокамеры (при наличии у неё данной опции); - «антифары» – задержка выключения на 1 минуту при засветке датчика освещённости прожектора фарами автомобиля.

ПИП-50/20 имеет защиту от переполюсовки. Выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

Прожектор соответствует:

- техническим требованиям – ГОСТ Р 51558; - требованиям безопасности – ГОСТ Р МЭК 60065; - требованиям ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3; - степени защиты от поражения электрическим током – III классу по ГОСТ 12.2.007.0; - климатическому исполнению – УХЛ1, 5 по ГОСТ 15150; - степени защиты – IP66/IP68 по ГОСТ 14254.

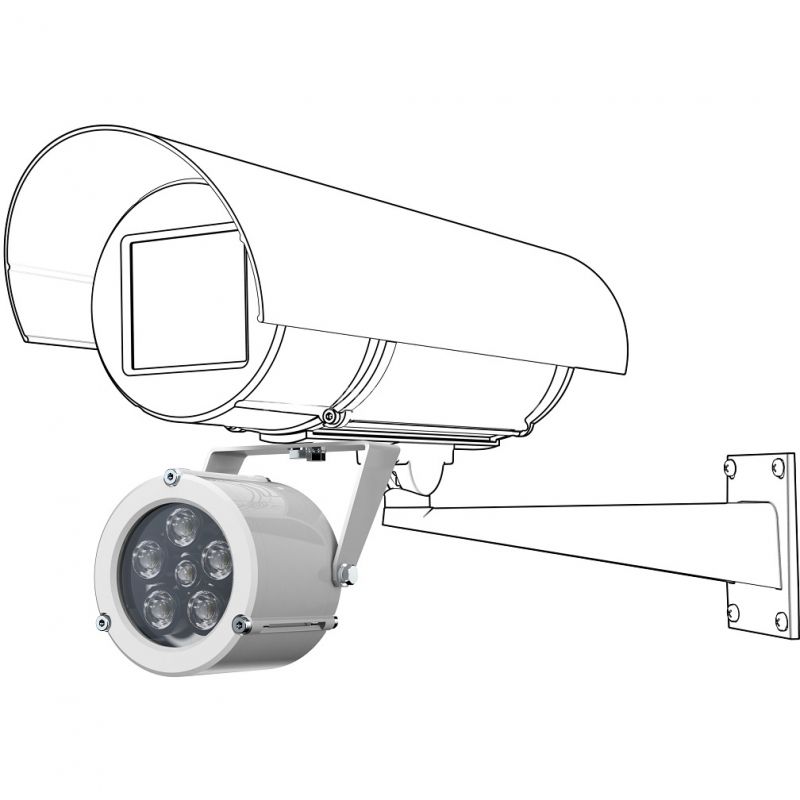

УСТАНОВКА ПРОЖЕКТОРА НА ВИДЕОКАМЕРУ

1.	Прожектор	1 шт.
2.	Кронштейн	1 шт.
3.	Кабель питания/управления (4х0.5мм² L=1 м, другая длина по отдельной заявке)	1 шт.
4.	Винт М5х10	2 шт.
5.	Гайка М5	2 шт.
6.	Шайба 5	2 шт.
7.	Шайба стопорная 5	2 шт.

ВАРИАНТЫ ПИТАНИЯ, УПРАВЛЕНИЯ ПИТАНИЕ НЕПОСРЕДСТВЕННО ОТ ИСТОЧНИКА ПИТАНИЯ ИЛИ ЧЕРЕЗ КОРОБКУ МОНТАЖНУЮ (КМ), ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ОТ ВСТРОЕННОГО ДАТЧИКА ОСВЕЩЁННОСТИ

ПИТАНИЕ ОТ ИСТОЧНИКА ПИТАНИЯ ТЕРМОКОЖУХА ВИДЕОКАМЕРЫ, ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ОТ РЕЛЕ ВИДЕОКАМЕРЫ ИЛИ ОТ ВСТРОЕННОГО ДАТЧИКА ОСВЕЩЁННОСТИ

ПИТАНИЕ ЧЕРЕЗ КОРОБКУ МОНТАЖНУЮ (КМ), ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ «ПО КОМАНДЕ» ИЛИ ОТ ВСТРОЕННОГО ДАТЧИКА ОСВЕЩЁННОСТИ

СХЕМЫ ПОДКЛЮЧЕНИЯ ПРОЖЕКТОРА ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ «ПО КОМАНДЕ» (ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ 1 МИН) И ОТ ВСТРОЕННОГО ДАТЧИКА ОСВЕЩЁННОСТИ И УПРАВЛЕНИЕ РЕЖИМОМ «ДЕНЬ/НОЧЬ» ВИДЕОКАМЕРЫ

ВКЛЮЧЕНИЕ/ВЫКЛЮЧЕНИЕ ТОЛЬКО ОТ ВСТРОЕННОГО ДАТЧИКА ОСВЕЩЁННОСТИ

УСТАНОВКА ПРОЖЕКТОРА НА КРОНШТЕЙН НАСТЕННЫЙ

1 – прожектор; 2 – кронштейн; 3 – винт М5х10; 4 – шайба 5; 5 – шайба стопорная 5

Технические характеристики Тахион ПИП-50/20

Характеристика ПИП- 50/20 Дальность с ТВ камерой с чувств. 0,005 лк*, м 50 Предельная дальность с освещенностью 1 лк, м 70 Угол освещения 20° Напряжение питания, В DC 12–24 ± 10 %, Passive PoE Мощность потребления, Вт – в режиме освещения  6,5 – в ждущем режиме 0,25 Порог включения, лк 10 ± 5 Цветовая температура, К 850 Длина кабеля питания/управления (4х0,5 мм²), м 1 Максимальная длина кабеля управления***(рис.), м, не более 300 Диапазон температуры окружающей среды при эксплуатации, °С -40 … +50 Влажность воздуха при +25 °С, % до 100 Масса с упаковкой, кг, не более 1,0 Материал корпуса сплав алюминиевый, покрытие – краска порошковая RAL9002**** Режим работы круглосуточный
