Описание ИВС-сигналспецавтоматика ИПДЛ-52СМ (ИП 212-52СМ)

Оптико-электронные линейные пожарные извещатели ИВС-сигналспецавтоматика ИПДЛ-52СМ (ИП 212-52СМ) (узкоугольные) предназначены для обнаружения дыма и применяются для защиты помещений, имеющих большую площадь, протяженность или высоту потолков, а также обладающих сравнительно неплохой геометрией стен.

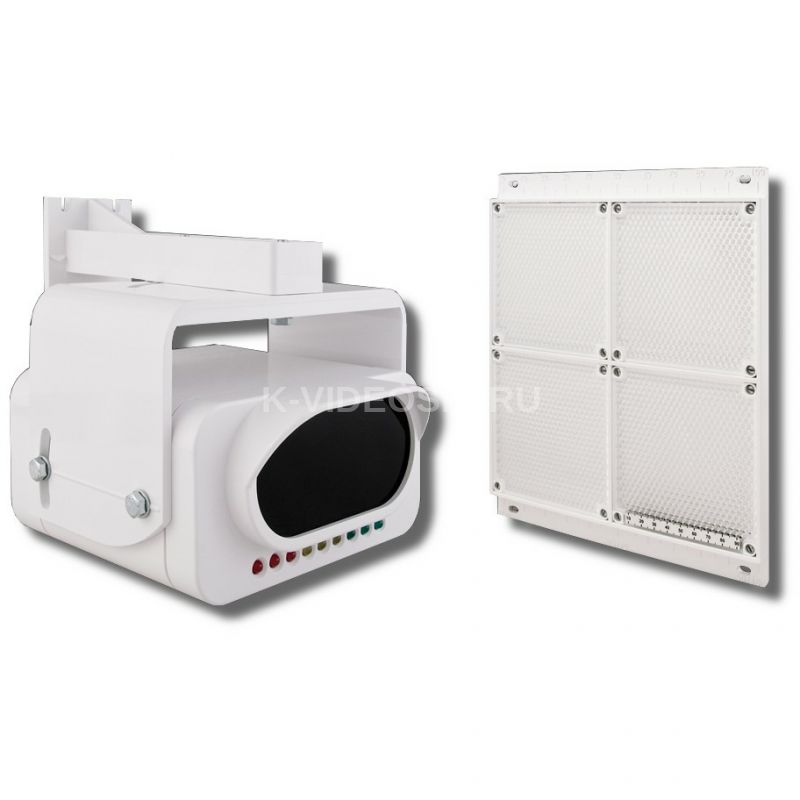

ИП212-52СМ – однопозиционные линейные извещатели, состоящие из приемо-передатчика и рефлектора отражателя. В приемо-передатчике оптические каналы разнесены и изолированы в двухкамерной оптической системе.

В качестве рефлектора-отражателя в ИП212-52СМ используется высокоэффективный катафот (световозвращатель), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10 - 15 градусов.

С боковых сторон корпуса приемо-передатчика под монтажными крышками расположены клеммные колодки для внешних подключений, программный переключатель тактики работы извещателя и разъем подключения тестера ИПДЛ-52. В составе извещателей ИП212-52СМ имеются выносные устройства УВ-ПРД-ПРМ.

В извещателе типа ИП212-52СМ приемник и передатчик размещены в одном корпусе, а оптические каналы разнесены и изолированы в двухкамерной оптической системе. В качестве рефлектора-отражателя в ИП212-52СМ используется высокоэффективный световозвращающий рефлектор-отражатель (катафот), способный выполнять свои функции даже при отклонении его поверхности относительно оптического луча на ±10÷15 градусов.

Принцип действия

Принцип действия извещателей построен на свойстве уменьшения мощности оптического луча, прошедшего через задымленную среду. Передатчик извещателя формирует периодически-повторяющиеся пачки инфракрасных импульсов. Существенным отличием в работе двухпозиционных и однопозиционных извещателей является то, что в первом случае оптический луч один раз преодолевает контролируемое пространство, а во втором случае ему необходимо это сделать дважды. В результате ослабление принимаемого сигнала для одной и той же задымленности для второго случая будет значительно больше, что позволяет устанавливать гарантированно-различимые пороги срабатывания с меньшим интервалом. В зависимости от размеров защищаемого помещения или других особенностей применения в ИП212-52CМ могут быть установлены четыре порога срабатывания (50%, 40%, 30% и 20%). Потребление извещателей минимизировано за счет применения оригинальных решений по синхронизации работы приемника и передатчика (для ИП212-52CМ – не более 1,5 мА), что позволяет применять их с приемно-контрольными приборами в двухпроводном включении. Извещатели ИП212-52СМ позволяют включать в шлейфы практически любых охранно-пожарных приборов как со знакопеременным, так и с однополярным напряжением. В ИП212-52СМ всегда используется только режим принудительной синхронизации (по умолчанию как многократно более помехоустойчивый).

Технические характеристики ИВС-сигналспецавтоматика ИПДЛ-52СМ (ИП 212-52СМ)

• Устанавливаемые пороги срабатывания для ИП212-52СМ 20%, 30%, 40%, 50%
• Диапазон контролируемых расстояний от 8 до 100 м
• Максимальная ширина защищаемого одним извещателем пространства не более 9 м
• Напряжение питания извещателя (приемника и передатчика) от 10 до 30 В
• Ток, потребляемый извещателем в режиме «Норма» не более 1,5 мА
• Ток, потребляемый передатчиком при питании от отдельного источника (в любом режиме работы) не более 1 мА
• Ток, потребляемый приемником в режимах: формирования выходного сигнала «Внимание» не более 11 мА формирования выходного сигнала «Пожар» не более 35 мА формирования выходного сигнала «Неисправность» в режиме «реле» не более 11 мА формирования выходного сигнала «Неисправность» в режиме «ключ» не более 1,5 мА
• Величина скачка тока при формировании сигнала «Внимание» 7,5 +/- 0,75 мА
• Ток утечки при питании напряжением обратной полярности не более 2 мкА
• Длительность отключения питания для сброса не менее 2 с
• Инерционность срабатывания извещателя: типовая 5 с максимальная 10 с
• Инерционность фиксации извещения «Неисправность» в режимах: «Неисправность - память», «Неисправность - допуска» от 3 до 5 с «Неисправность - луч» 2±0,5 с «Неисправность - синхронизация», «Неисправность - сбой» от 40 до 70 с «Неисправность - превышение», «Неисправность - снижение» от 40 до 70 с
• Величина сопротивления замкнутых контактов оптореле: типовая 15 Ом максимальная 25 Ом
• Величина сопротивления разомкнутых контактов оптореле не менее 500 кОм
• Величина сопротивления изоляции выходных опторелейных цепей от цепей питания извещателя не менее 500 кОм
• Ток, коммутируемый опторелейными выходами не более 100 мА
• Напряжение, коммутируемое опторелейными выходами не более 100 В
• Предельное значение компенсации чувствительности 3 дБ (50%)
• Скорость компенсации: в режиме быстрой компенсации 0,12 %/мин в режиме медленной компенсации 0,03 %/мин
• Габаритные размеры приемо-передатчика не более 135x120x100 мм
• Масса приемо-передатчика не более 0,4 кг
• Габаритные размеры устройств выносных УВ-ПРД-ПРМ не более 55x55x21 мм
• Масса УВ-ПРД-ПРМ в отдельности не более 0,04 кг
• Габаритные размеры рефлектора-отражателя не более 246х210х13 мм
• Масса рефлектора-отражателя не более 0,25 кг
• Диапазон рабочих температур от - 30 до + 55 оС
• Максимально-допустимая относительная влажность 98%
• Максимально допустимая частота вибрации 55 Гц
• Максимально-допустимая освещенность в месте установки 12000 лк
• Степень жесткости по устойчивости к воздействию ЭМП четвертая
• Степень защиты оболочки по ГОСТ 14254 IP 40

  Комплектность:

• Извещатель пожарный линейный ИП212-52СМ (ИПДЛ-52СМ) в составе: Приемо-передатчик 1 Рефлектор-отражатель 1 УВ-ПРД-ПРМ 1
• Комплект монтажных частей 1 Шуруп 4Х30 DIN 7996 8 Дюбель 6Х30 8
• Комплект монтажных частей 2 Шуруп 3x20 4 Дюбель S 5x25 4
• Руководство по эксплуатации 1
