Описание Beward B-431-4P1F

Коммутатор B-431-4P1F является готовым решением для организации уличного узла видеонаблюдения на 4 камеры с поддержкой питания по PoE и с подключением по оптическому кабелю на расстоянии до 20 км. В установленном коммутаторе BEWARD STP-411HP реализована удобная функция переключения режимов работы между “Default” и “CCTV”. В режиме “Default” коммутатор работает в режиме классического PoE коммутатора. В режиме “CCTV” увеличивается максимальное расстояние подачи питания до 250 метров, порты PoE изолируются друг от друга, при этом скорость портов снижается до 10 Мбит\с. PoE бюджет коммутатора составляет 60 Вт.

Встроенный оптический кросс В данном решении уже есть всё, что необходимо для подключения оптико-волоконной линии связи. Внутри корпуса шкафа установлены и подключены:

PoE коммутатор BEWARD STP-411HP на 4 камеры SFP модуль WDM 1310/1550нм (Tx/Rx) со скоростью передачи данных 155Мбит/с и дальностью передачи 20 км Оптический патчкорд Оптический кросс с проходным адаптером и кабельным вводом для магистрального кабеля Внутри кросса установлена малогабаритная сплайс-кассета для фиксации гильз КДЗС и кабельные хомуты для укладки запаса оптического волокна. В комплект поставки также входит оптический пигтейл. В качестве парного SFP модуля на другой стороне оптической линии связи рекомендуется использовать BEWARD ML-S01G-20WDS-55SD или медиаконвертер во встроенным SFP модулем BEWARD STM-206B25.

Защита от внешних воздействий Оборудование, предустановленное в корпусе электромонтажного шкафа, поддерживает диапазон рабочих температур от -40 до +50 °С, что позволяет использовать его в большинстве регионов России. Герметичное исполнение корпуса и наличие гермовводов, вертикально расположенных на нижней стенке корпуса, позволяют надежно защитить рабочий объем электромонтажного шкафа от влаги, пыли и других неблагоприятных воздействий внешней среды, а также обеспечивают быстрое и удобное подключение в штатном режиме на объекте.

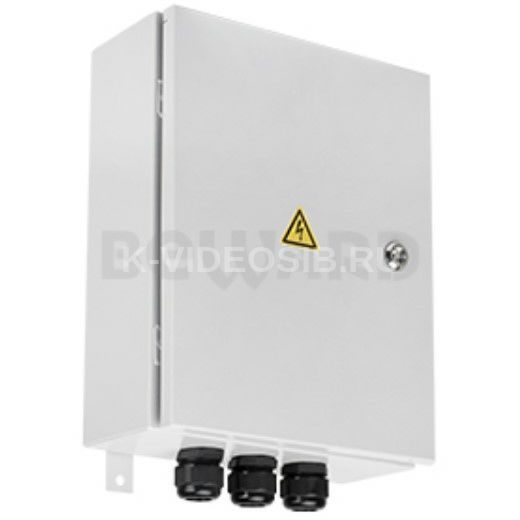

Устройство шкафа Питание коммутатора осуществляется от сети переменного тока 220В. Для этого шкаф оборудован автоматическим выключателем. Для подключения кабелей, B-431-4P1F имеет 3 гермоввода для гофротрубы диаметром 18-25 мм. Оборудование в шкафу закреплено на DIN-рейках, шкаф закрывается трехгранным ключом.

Особенности

Уличный коммутатор со встроенным оптическим кроссом в корпусе электромонтажного шкафа Предустановленный SFP модуль с дальностью передачи 20 км Степень защиты IP54 Диапазон рабочих температур от -40 до +50°С Входное питание 220В, встроенный автоматический выключатель Встроенный промышленный коммутатор BEWARD STP-411HP с 4 портами 10/100 Мбит/с с поддержкой High PoE (30 Вт), 1 портом 10/100 Мбит/с RJ-45 и 1 портом 100 Мбит/с SFP PoE бюджет до 60 Вт суммарно на все порты Передача данных и питания на расстояние 250 м на скорости 10 Мбит\с в режиме CCTV

Технические характеристики Beward B-431-4P1F

Материал корпуса шкафа    Металл (толщина 1.2 мм) Коммутатор Интерфейсы    4 порта RJ-45 10/100 Мбит/c с поддержкой High PoE,      1 порт RJ-45 10/100 Мбит/с,      1 порт SFP 100 Мбит,      автоопределение MDI/MDIX на всех портах Дальность передачи    0 ~ 100m По умолчанию      0 ~ 250m При включении режима CCTV (10 Мбит/с) Стандарты PoE    IEEE 802.3af Power over Ethernet/PSE      IEEE 802.3at Power over Ethernet Plus/PSE Тип питания PoE    End-Span Архитектура    Store and Forward Размер таблицы MAC-адресов    2K MAC с функцией автоматического обновления Буфер данных    512 КБ Коммутационная матрица    1.2 Гбит/с Пропускная способность    0.89 Mpps @64 Б Максимальный размер пакета    1600 байт Управление потоком    Все порты поддерживают управление потоком 802.3x      в дуплексном и полудуплексном режимах Функции DIP-переключателя    CCTV режим Эксплуатация Тип входного питания    220 В (AC) Потребляемая мощность    До 65 Вт Выходная мощность PoE    До 30 Вт на порт (56 В (DC)) Бюджет PoE    60 Вт Рабочий диапазон температур    От -40 до +50°С Класс защиты    IP54 Размеры (шхвхг)    400х310х120 мм Вес    6 500 г Способ монтажа    Настенный Комплектация Комплект поставки    Электромонтажный шкаф (с установленным оборудованием внутри)      Коммутатор с адаптером питания STP-411HP      Клеммник для включения заземления      Сальник для кабеля в гофротрубе Ø18-25 мм (3 шт)      Замок-защелка для крепления на DIN-рейку      Автоматический выключатель модульный, двухполюсный (6 А)      SFP модуль WDM 1310/1550нм (Tx/Rx) 155Мбит/с 20 км      Оптический патчкорд      Оптический кросс с кабельным вводом, сплайс-кассетой и КДЗС гильзами      Проходной адаптер      Оптический пигтейл      Ключ      Упаковочная тара Внимание! В уличных условиях обязательно использование заземления.
