Описание Штиль BMR-96-18

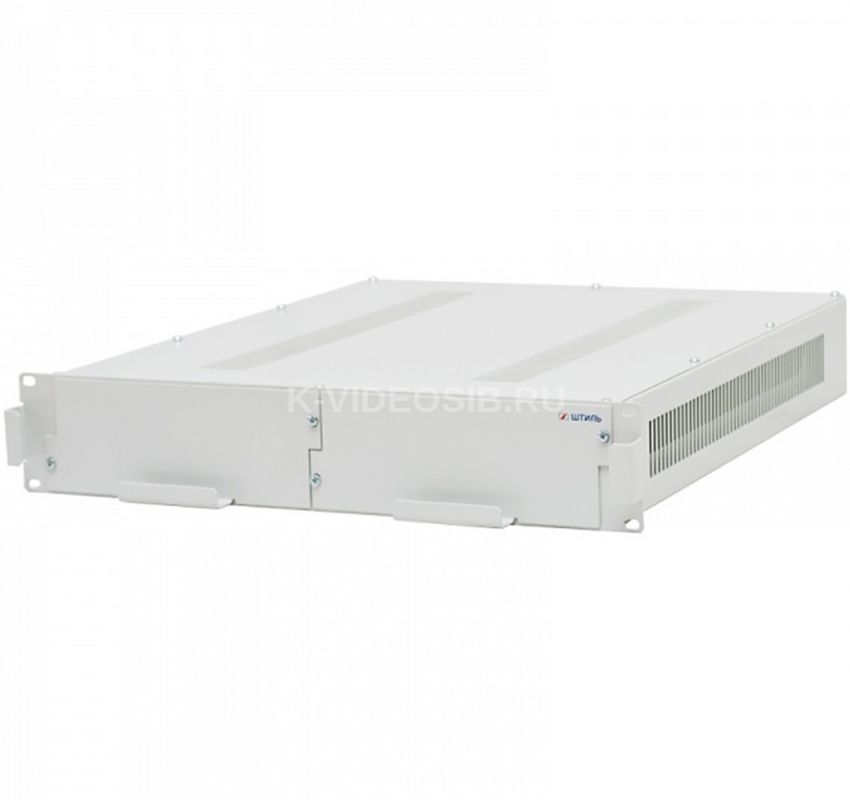

Батарейный модуль BMR-96-18 используется совместно с однофазным ИБП «Штиль» SR1103L и SR1103TL стоечного исполнения мощностью 3 кВА. Модуль является прочным металлическим контейнером с уже предустановленными аккумуляторными батареями, обеспечивающими требуемое время автономной работы ИБП. Габаритные размеры модуля схожи с размерами источника бесперебойного питания, что позволяет компактно устанавливать устройство рядом с ИБП, образуя единую систему.

Номинальное напряжение группы АБ в модуле составляет 96 В. В нем установлено две группы из восьми аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 18 Ач. Она позволяет обеспечивать автономную работу ИБП в течение 17 мин при 75% нагрузке. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).

Ниже представлена таблица времени автономной работы ИБП SR1103L или SR1103TL в зависимости от мощности нагрузки.

BMR-96-18 оснащен необходимым функционалом по контролю работы встроенных батарей:

• мониторингом состояния (напряжения блока, внутреннего сопротивление блока, температуры, тока, общего напряжения системы АБ);
• тестом ёмкости;
• защитой от глубокого разряда (LVD);
• термокомпенсацией заряда.

Модель имеет фронтальный доступ к выдвижным блокам аккумуляторных батарей, что позволяет заменить их без демонтажа батарейного модуля. BMR-96-18 соединяется с ИБП с помощью разъема TD50A «Андерсон».

Технические характеристики Штиль BMR-96-18

Общие Совместимость однофазный ИБП SR1103L, SR1103TL Тип аксессуара батарейные модули Число фаз ИБП 1 в 1 Форм-фактор в стойку Страна производитель Россия Аккумуляторные батареи (АБ) Тип АБ герметичные, необслуживаемые, свинцово-кислотные Номинальное напряжение АБ, В 96 Количество встроенных АБ 12В, шт. 16 Емкость одной 12-вольтовой АБ, Ач 9 Суммарная емкость АБ в модуле, Ач 18 Функционал управления АБ мониторинг состояния, тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция) Срок службы АБ, лет 7 (в зависимости от условий эксплуатации) Подключение Тип разъема для подключения к ИБП разъем TD50A Надежность и эксплуатационные характеристики Диапазон рабочей температуры, °С от 0 до 40 (рекомендуемая температура эксплуатации аккумуляторных батарей - от +20 до +25 ) Диапазон температуры хранения, °С от -20 до +40 Относительная влажность, % от 0 до 95 (без конденсата) Гарантийный срок, мес 12 Механические характеристики Габаритные размеры ВхШхГ (без упаковки), мм 89х483х700 Высота установки в стойку, U 2 Масса, кг 58 Цвет корпуса серый Комплектация Батарейный модуль BMR-96-18 1 шт. Аккумуляторные батареи 12 В, 9 Ач 16 шт. Батарейный кабель TD50A-TD50A-1-2x6 1 шт. Руководство по эксплуатации 1 шт.
