Описание СКАТ SKAT-V.32 Rack (2150)

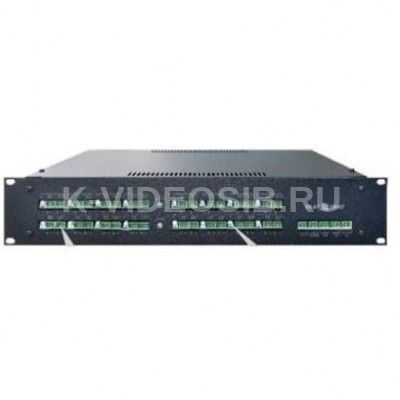

Источник СКАТ SKAT-V.32 Rack выполнен в корпусе высотой 2U и предназначен для установки в стойки или шкафы 19". Плавная регулировка выходного напряжения, регулируемый ток заряда АКБ, 5 информационных выходов о состоянии источника.

Особенности СКАТ SKAT-V.32 Rack

• возможность плавной регулировки напряжения каждой пары выходов от 11,8 до 15,2 В;
• фильтрацию помех для устранения взаимного влияния нагрузок;
• электронную защиту выходов от перегрузки по току, в т.ч. — короткого замыкания, с восстановлением нормального режима работы после устранения перегрузки;
• защиту нагрузки от повышенного выходного напряжения (свыше 18 В) при неисправности выходных преобразователей путем срабатывания самовосстанавливающегося предохранителя;
• заряд АКБ от питающей сети, напряжением 220 В, 50 Гц согласно п. 1 таблицы напряжением заряда АКБ согласно п. 5 таблицы (режим «ОСНОВНОЙ») и током заряда в соответствии с п. 6 таблицы;
• автоматический переход в режим резервного питания нагрузок от АКБ суммарным током потребления не более 20 А, при снижении напряжения электрической сети ниже значения, указанного в п. 1 таблицы или при отключении электрической сети;
• электронную защиту от перегрева, для предотвращения выхода из строя БЛ производится отключение нагрузки;
• защиту устройства и нагрузки от неправильного подключения (переполюсовки) клемм АКБ;
• защиту от короткого замыкания клемм АКБ посредством срабатывания автомата защиты АКБ;
• контроль наличия АКБ;
• защиту АКБ от глубокого разряда в режиме «РЕЗЕРВ» путем отключения нагрузки от АКБ при снижении напряжения на клеммах АКБ до уровня, указанного в п. 9 таблицы;
• защиту от аварийного повышения выходного напряжения (блока ЗУ) путем автоматического отключения устройства;
• выдачу информационных диагностических сообщений (подключение внешних цепей индикации) и (или) управление внешними устройствами автоматики посредством пяти релейных выходов;
• защиту питающей сети от короткого замыкания в устройстве посредством плавкого предохранителя.

Для удобства монтажа и последующего обслуживания ИБП для CCTV серии RACK снабжены быстро разъёмными соединениями.

Технические характеристики СКАТ SKAT-V.32 Rack (2150)

• 32 выхода по 0,5 А или 16 выходов по 1 А.
• Напряжение питающей сети 50 Гц, В 187…250
• Выходное напряжение каждого канала, В Минимальное значение 11,8…12,9 *
• Выходное напряжение каждого канала, В Максимальное значение 14,6…15,2
• Ток ограничения каждой пары выходов при КЗ, А, не более 2,5
• Максимальный ток нагрузки каждого выхода, А 0,5 **
• Напряжение заряда АКБ при наличии сети 220 В и температуре окружающей среды 25 °С, В 27,2…27,5
• Максимальный ток заряда АКБ, А 6
• Максимальный ток релейных информационно-диагностических выходов, мA 100
• Ток, потребляемый источником от АКБ в режиме отключения нагрузки по разряду АКБ, мА, не более 50
• Величина напряжения на АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ, В 20,5…21,5
• Максимальная температура на радиаторе зарядного устройства, при которой происходит аварийное отключение устройства по перегреву, °С 90
• Мощность, потребляемая устройством от сети ВА, не более 700
• Снижение напряжения заряда АКБ при максимальном токе нагрузке, не более, 5 %
• Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В
• Количество аккумуляторов в батарее, шт 2
• Рекомендуемая емкость АКБ, Ач 40
• Рабочие условия эксплуатации: температура окружающей среды от 0 °С до +40 °С; относительная влажность воздуха не более 90 %, при температуре окружающей среды +25 °С; отсутствие в воздухе токопроводящей пыли и агрессивных веществ (паров кислот, щелочей и т.п.);
• Габаритные размеры ШхВхГ, мм 485х405х95
• Вес без АКБ, кг, не более НЕТТО 7,0

* Заводская установка. При номинальном токе нагрузки выходное напряжение уменьшается на 0,2—0,5 В. ** Допускается объединение пары выходов для увеличения суммарного тока до 1,0 А.
