Описание Cabeus PL-24-Cat.5e-SH-Dual

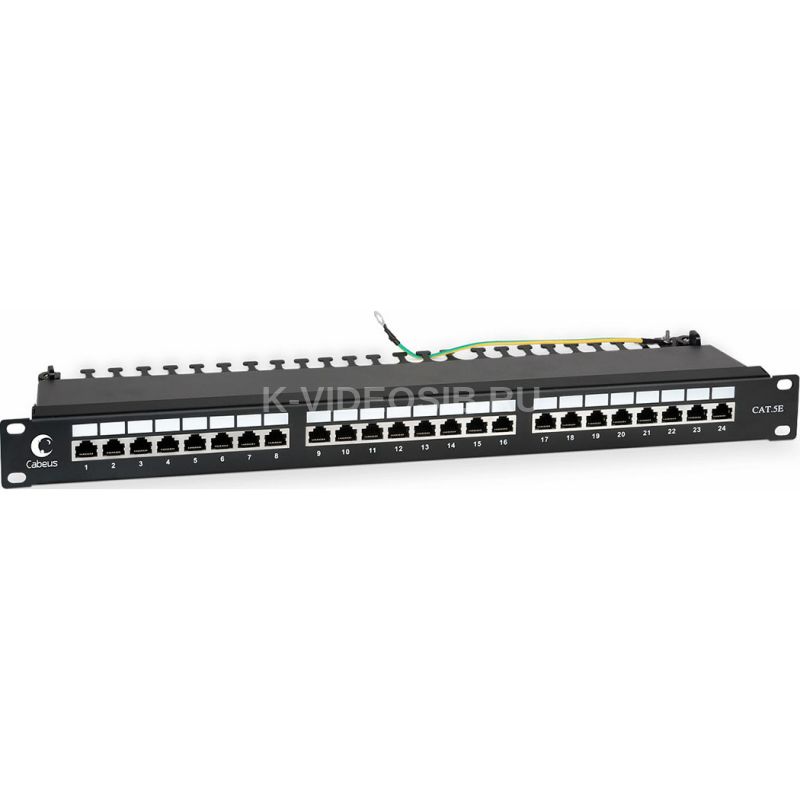

Cabeus PL-24-Cat.5e-SH-Dual IDC Патч-панель 19"(1U), 24 порта RJ-45 полностью экранированная, категория 5e, Dual IDC

Код: 7002c

Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров. Экранированная патч-панель Cabeus выполнена в 19” формате и предназначена для установки в телекоммуникационные шкафы и стойки. Соответствует характеристикам категории 5е. С лицевой стороны все порты пронумерованы и имеют дополнительные поля для нанесения маркировки. Корпус полностью металлический с разборной крышкой быстрой фиксации. Имеется проводник заземления. С тыльной стороны патч-панели размещены контакты типа Dual IDC с цветной маркировкой по двум стандартам: T568 А и B. Ножи контактов располагаются под 45°, что лучше сказывается на передаточных характеристиках разъема. Для заделки проводников подходят ножи тип 110 и Krone. Патч-панель имеет встроенный задний организатор для фиксации кабелей и дополнительный фиксатор экрана кабеля.

Описание

• Тип установки: шкаф или стойка 19''
• Высота: 1U (24 порта)
• Категория: 5е
• Полоса пропускания: 100 МГц
• Тип разъема: RJ45/8р8с
• Исполнение: экранированное
• Тип терминирования: 110/Krone

Комплект поставки

• Патч-панель – 1шт
• Стяжка нейлоновая – 24шт
• Комплект крепежа (винт, шайба, гайка М6) – 4шт
• Провод заземления – 1шт
• Упаковка: индивидуальная картонная коробка

Соответствие стандартам

• ISO/IEC 11801, TIA/EIA-568, ГОСТ Р 28601, ГОСТ Р 53246

Технические характеристики Cabeus PL-24-Cat.5e-SH-Dual

Параметр Значение

Ширина (мм)	445
Ширина с креплением (мм)	482
Высота (мм)	45 / 1U
Глубина / Длина (мм)	135
Вес (кг)	1,54
Вес в упаковке (кг)	1,78
Ширина упаковки (мм)	510
Длина упаковки (мм)	165
Высота упаковки (мм)	65
Объем (м3)	0,005
Количество портов	24
Тип	экранированная
Заделка контактов	Dual IDC
Цвет	черный



Технические характеристики

Параметр Значение

Контактное сопротивление	не более 20 мОм
Сопротивление изоляции	не менее 500 мОм



Электрические характеристики

Эксплуатация

• Подключаемые проводники: одножильные 22 – 25 AWG
• Количество подключений: не менее 750 циклов
• Усилие удержания разъема: 50Н/1 мин
• Допустимая температура хранения: от -40 до +70
• Допустимая температура монтажа: от 0 до +50
• Допустимая температура эксплуатации: от +5 до +60

Материалы

• Корпус: сталь 1,6 мм, крышка из стали толщиной 1,0 мм
• Печатная плата (РСВ): двухслойный стеклотекстолит (FR-4) 1,6 мм
• Корпус: ударопрочный ABS-пластик, UL-94V-0
• Корпус IDC-модуля: поликарбонат (РС), UL-94V-0
• Разъемы: ABS-пластик, UL-94V-0, контакты – фосфористая бронза с напылением золотом 1,27 мкм поверх 2,54 мкм никеля
• IDC-контакты: фосфористая бронза с покрытием 2,54 мкм сплавом олова

Особенности конструкции

• Цифровая маркировка портов с лицевой стороны панели
• Дополнительные площадки для маркировки с лицевой стороны
• Цифровая маркировка IDC контактов
• Встроенный задний кабельный организатор кабеля
• Проводник заземления
• Съемная металлическая крышка быстрого монтажа

Поддерживаемые приложения

• 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
