Описание Cabeus PLHD-24-Cat.6-SH-Dual-0,5U

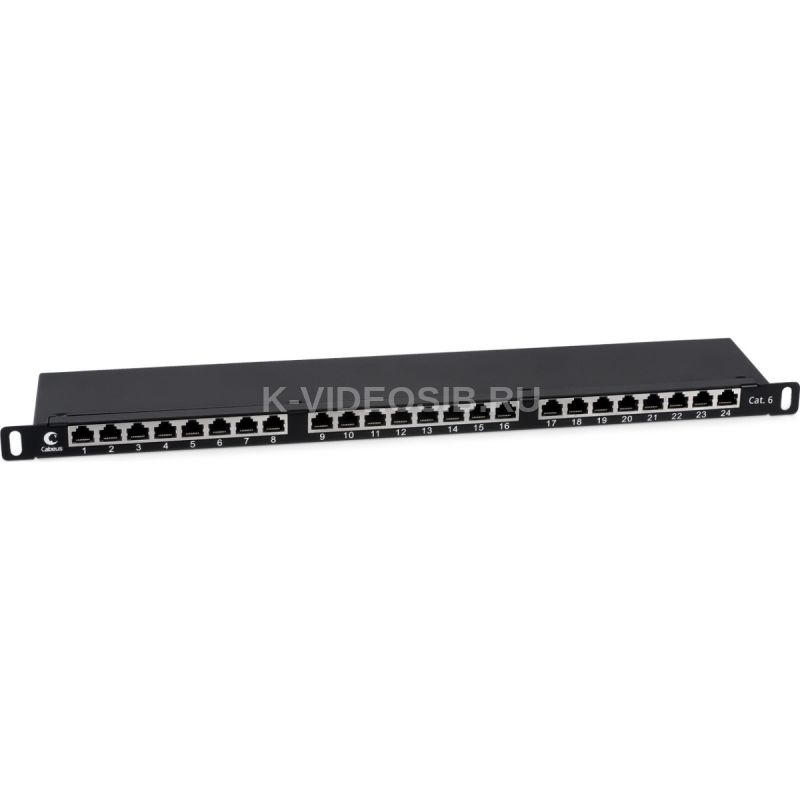

Cabeus PLHD-24-Cat.6-SH-Dual-0,5U Патч-панель высокой плотности 19" (0,5U), 24 порта RJ-45, категория 6, полностью экранированная, Dual IDC

Код: 9651c

Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров.

Экранированная патч-панель Cabeus выполнена в 19” формате и предназначена для установки в телекоммуникационные шкафы и стойки. Соответствует характеристикам категории 6. Высота 0,5U. Имеет 24 порта RJ-45.

С лицевой стороны все порты. Корпус полностью металлический с разборной крышкой быстрой фиксации. Имеется проводник заземления.

С тыльной стороны патч-панели размещены контакты типа Dual IDC с цветной маркировкой по двум стандартам: T568 А и B. Ножи контактов располагаются под 45°, что лучше сказывается на передаточных характеристиках разъема. Для заделки проводников подходят ножи тип 110 и Krone.

Патч-панель имеет встроенный задний организатор для фиксации кабелей и дополнительный фиксатор экрана кабеля.

• Тип установки: шкаф или стойка 19''
• Высота: 0,5U (24 порта)
• Категория: 6
• Полоса пропускания: 250 МГц
• Тип разъема: RJ45/8р8с
• Исполнение: экранированное
• Тип терминирования: 110/Krone

Комплект поставки

• Патч-панель – 1шт
• Стяжка нейлоновая – 24шт
• Комплект крепежа (винт, шайба, гайка М6) – 4шт
• Провод заземления – 1шт
• Упаковка: индивидуальная картонная коробка

• ISO/IEC 11801, TIA/EIA-568, ГОСТ Р 28601, ГОСТ Р 53246

Технические характеристики Cabeus PLHD-24-Cat.6-SH-Dual-0,5U

Эксплуатация:

• Подключаемые проводники: одножильные 22 – 25 AWG
• Количество подключений: не менее 750 циклов
• Усилие удержания разъема: 50Н/1 мин
• Допустимая температура хранения: от -40 до +70
• Допустимая температура монтажа: от 0 до +50
• Допустимая температура эксплуатации: от +5 до +60

Материалы:

• Корпус: сталь 1,6 мм, крышка из стали толщиной 1,0 мм
• Печатная плата (РСВ): двухслойный стеклотекстолит (FR-4) 1,6 мм
• Корпус: ударопрочный ABS-пластик, UL-94V-0
• Корпус IDC-модуля: поликарбонат (РС), UL-94V-0
• Разъемы: ABS-пластик, UL-94V-0, контакты – фосфористая бронза с напылением золотом 1,27 мкм поверх 2,54 мкм никеля
• IDC-контакты: фосфористая бронза с покрытием 2,54 мкм сплавом олова

Особенности конструкции:

• Цифровая маркировка портов с лицевой стороны панели
• Цифровая маркировка IDC контактов
• Встроенный задний кабельный организатор кабеля
• Проводник заземления
• Съемная металлическая крышка быстрого монтажа

Поддерживаемые приложения:

• 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
