Описание Cabeus PL-25-TEL-Dual

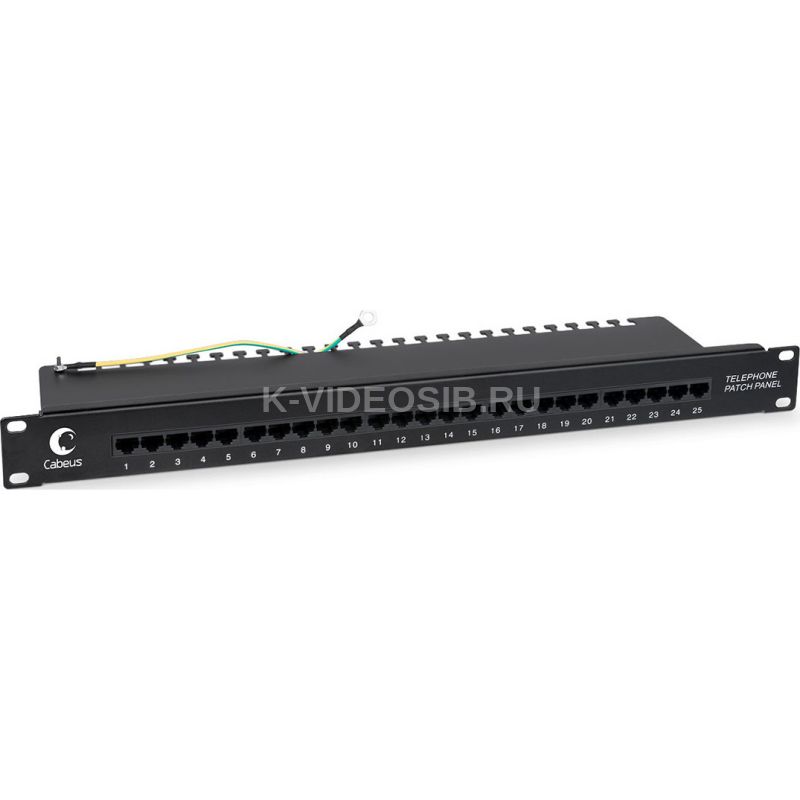

Cabeus PL-25-TEL-Dual IDC Патч-панель 19" (1U), 25 портов RJ-45, Dual IDC (телефонная раскладка)

Код: 8725c

Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров. Неэкранированная патч-панель Cabeus выполнена в 19” формате и предназначена для установки в телекоммуникационные шкафы и стойки. Используется для телефонной подсистемы. С лицевой стороны все порты пронумерованы. С тыльной стороны патч-панели размещены контакты Dual IDC. Ножи контактов располагаются под 45°, что лучше сказывается на передаточных характеристиках разъема. Для заделки проводников подходит нож тип 110 и Krone. Патч-панель имеет встроенный задний организатор для фиксации кабелей.

Патч-панель. Вид сзади. Патч-панель. Упаковка. Комплект крепежа. Заделка Dual IDC (Krone и 110 тип). ОписаниеТип установки: шкаф или стойка 19''Высота: 1U (25 портов)Тип разъема: RJ45/8р8сИсполнение: неэкранированноеТип терминирования: 110/Krone Комплект поставкиПатч-панель – 1штСтяжка нейлоновая – 4штКомплект крепежа (винт, шайба, гайка М6) – 4штУпаковка: индивидуальная картонная коробка Соответствие стандартамISO/IEC 11801, TIA/EIA-568, EN 50173 Пример монтажа внаполные шкафы Cabeus

Особенности:

• Тип установки: шкаф или стойка 19''
• Высота: 1U (25 портов)
• Тип разъема: RJ45/8р8с
• Исполнение: неэкранированное
• Тип терминирования: 110/Krone

Комплект поставки

• Патч-панель – 1шт
• Стяжка нейлоновая – 4шт
• Комплект крепежа (винт, шайба, гайка М6) – 4шт
• Упаковка: индивидуальная картонная коробка

Соответствие стандартам

• ISO/IEC 11801, TIA/EIA-568, EN 50173

Технические характеристики Cabeus PL-25-TEL-Dual

Параметр Значение

Ширина (мм)	436
Ширина с креплением (мм)	482
Высота (мм)	45
Глубина / Длина (мм)	130
Вес (кг)	1,07
Вес в упаковке (кг)	1,31
Ширина упаковки (мм)	510
Длина упаковки (мм)	163
Высота упаковки (мм)	60
Объем (м3)	0,003



Технические характеристики

Параметр Значение

Контактное сопротивление	не более 20 мОм
Сопротивление изоляции	не менее 500 мОм



Электрические характеристики

Эксплуатация

• Подключаемые проводники: одножильные 22 – 25 AWG
• Количество подключений: не менее 750 циклов
• Усилие удержания разъема: 50Н/1 мин
• Допустимая температура хранения: от -40 до +70
• Допустимая температура монтажа: от 0 до +50
• Допустимая температура эксплуатации: от +5 до +60

Материалы

• Корпус: сталь 1,6 мм
• Печатная плата (РСВ): двухслойный стеклотекстолит (FR-4) 1,6 мм
• Корпус: ударопрочный ABS-пластик, UL-94V-0
• Корпус IDC-модуля: поликарбонат (РС), UL-94V-0
• Разъемы: ABS-пластик, UL-94V-0, контакты – фосфористая бронза с напылением золотом 1,27 мкм поверх 2,54 мкм никеля
• IDC-контакты: фосфористая бронза с покрытием 2,54 мкм сплавом олова

Особенности конструкции

• IDC контакты на подключение 2-пар кабеля
• Цифровая маркировка портов с лицевой стороны панели
• Дополнительные площадки для маркировки с лицевой стороны
• Встроенный задний кабельный организатор

Поддерживаемые приложения

• 10BASE-T, ATM-25, ATM-51
