Описание Cabeus PL-48-Cat.6a-Dual

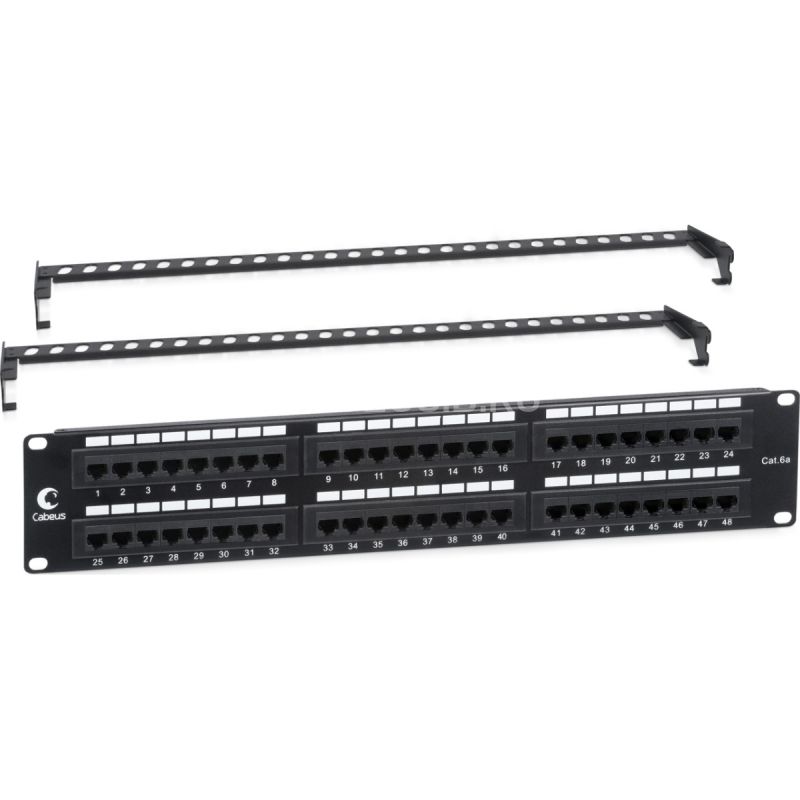

Cabeus PL-48-Cat.6a-Dual IDC Патч-панель 19" (2U), 48 портов RJ-45, категория 6a, Dual IDC, с задним кабельным организатором

Код: 7652c

Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров. Неэкранированная патч-панель Cabeus выполнена в 19” формате и предназначена для установки в телекоммуникационные шкафы и стойки. Соответствует характеристикам категории 6а. Имеет 48 портов RJ-45 на 2U. С лицевой стороны все порты пронумерованы. С тыльной стороны патч-панели размещены контакты типа Dual IDC с цветной маркировкой по двум стандартам: T568 А и B. Ножи контактов располагаются под 90°. Для заделки проводников подходят ножи тип 110 и Krone. В комплект патч-панели входят 2 съемных задних организатора для фиксации кабелей.



Описание

• Тип установки: шкаф или стойка 19''
• Высота: 2U (48 порта)
• Категория: 6А
• Полоса пропускания: 500 МГц
• Тип разъема: RJ45/8р8с
• Исполнение: неэкранированное
• Тип терминирования: 110/Krone

Комплект поставки

• Патч-панель – 1шт
• Задний кабельный организатор – 2шт
• Стяжка нейлоновая – 8шт
• Комплект крепежа (винт, шайба, гайка М6) – 4шт
• Упаковка: индивидуальная картонная коробка

Соответствие стандартам

• ISO/IEC 11801, TIA/EIA-568, ГОСТ Р 28601, ГОСТ Р 53246

Пример монтажа в наполные шкафы Cabeus

Технические характеристики Cabeus PL-48-Cat.6a-Dual

Технические характеристики

Параметр Значение

Ширина (мм)	446
Ширина с креплением (мм)	482
Высота (мм)	88 / 2U
Глубина / Длина (мм)	32
Вес (кг)	0,96
Вес в упаковке (кг)	1,46
Ширина упаковки (мм)	525
Длина упаковки (мм)	150
Высота упаковки (мм)	62
Объем (м3)	0,005
Количество портов	48
Тип	неэкранированная
Заделка контактов	Dual IDC (110 и Krone)
Цвет	черный



Электрические характеристики

Параметр Значение

Контактное сопротивление	не более 20 мОм
Сопротивление изоляции	не менее 500 мОм



Спецификация

• Соответствует ANSI/TIA/EIA-568–C.2 Category 6a
• Соответствует TIA/EIA TSB-40
• Соответствует ISO/IEC Generic Cabling Standard 11801:2002 ed.2.0
• Соответствует CENELEC Generic Cabling Standard EN50173 – 1:2002

Материалы

• Корпус: ABS 94V-0
• IDC: PC UL94V-0
• PCB: FR-4 толщина 1,6 мм, 2 слоя
• PCB разъем: стекловолокно PBT UL94V-0 толщиной 0,35 мм, контакты - фосфористая бронза с позолотой (1.27 мкм)
• Металлический корпус: толщина металла 1,6 мм

Особенности конструкции

• Соответствует ANSI/TIA/EIA-568-B.2 Category 5e
• Современный дизайн и простота установки
• Цветовая кодировка проводников в соответствии с T568B и T568A
• Цифровая маркировка портов с лицевой стороны панели
• Цветовая и цифровая маркировка контактов с обратной стороны панели
• Площадки для дополнительной маркировки
• Наилучшее соединение при использовании патч-кордов Cabeus
• Контакты Dual IDC, обеспечивающие наименьшие перекрестные помехи
• Для заделки кабеля применяется ударный инструмент 110 типа или Krone
