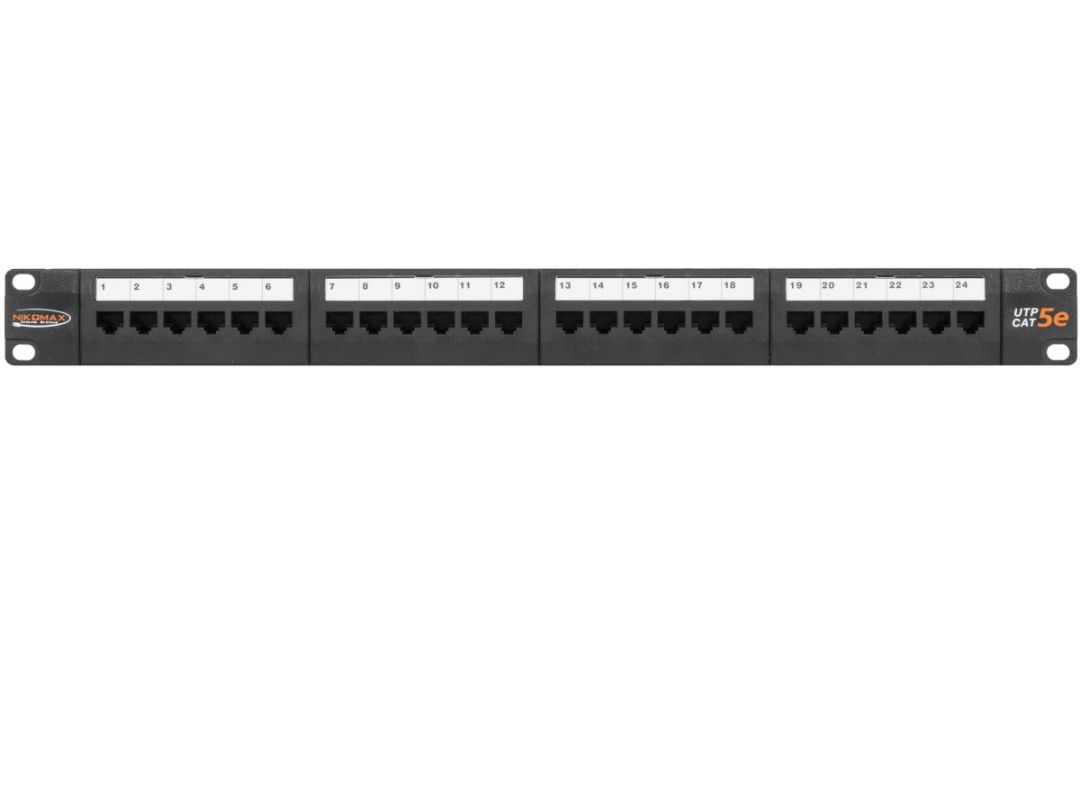

Описание NIKOMAX NMC-RP24UA2-1U-BK

Коммутационные панели (патч-панели) предназначены для монтажа кабелей в различных подсистемах СКС и подключения отдельных составляющих сети друг к другу при помощи коммутационных шнуров. Неэкранированные патч-панели NIKOMAX выполнены в черном цвете и предназначены для монтажа в 19” шкаф или стойку.

Панели NMC-RP24UD2-1U-BK (кат.5е) имеют стандартную высоту в 1U и вмещает 24 порта RJ45/8P8C. С тыльной стороны патч-панелей размещены контакты 110 типа с цветной маркировкой по двум стандартам: T568 А и B. Особый дизайн контактов также позволяет использовать для заделки кабелей ножи типа KRONE. Для удобства администрирования все порты пронумерованы, а также имеются дополнительные площадки для маркировки. В комплекты патч-панелей входят удобные съемные органайзеры для разводки входящих кабелей.

Технические характеристики NIKOMAX NMC-RP24UA2-1U-BK

Категория    5e Полоса пропускания, МГц    100 Исполнение    Неэкранированное Соответствие стандартам    Превышает требования стандартов: ISO/IEC 11801, EN 50173 и TIA/EIA-568 Поддерживаемые приложения    10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 10GBASE-T (для Кат.6), ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive Диапазоны температур    Хранение от -40 до +70 °C. Монтаж от 0 до +50 °C. Эксплуатация от -10 до +60 °C Индивидуальная упаковка    Картонная каробка Гарантия    5 лет – расширенная; 25 лет – в составе сертифицированной СКС NIKOMAX Количество портов    24 Высота, U    1 Тип разъёмов    RJ45/8P8C Материал контактов в разъёме    Фосфористая бронза Материал покрытия контактов    Олово (100 мкд) Материал покрытия контактов    Золото (50 мкд) поверх никеля (100 мкд) Количество переподключений шнуров    Не менее 750-ти Тип IDC контактов (заделка)    110/KRONE Схема разводки    T568A/B Материал IDC контактов    Фосфористая бронза Материал пластика    Высокопрочный, негорючий, соответствует UL94V-0 Маркировка    Все порты пронумерованы, имеются дополнительные маркировочные площадки Монтаж    Шкаф или стойка 19" Материал несущей конструкции    Сталь 1,5 мм Цвет    Черный Сопротивление изоляции    Не менее 500 МОм (при постоянном напряжении 100 В) Предельно выдерживаемая нагрузка    До 1000 В, 60 Гц в течение 1 минуты Контактное сопротивление, мкОм    Не более 20 Контактное сопротивление, мкОм    Не более 2,5 Допустимый диаметр проводников    ~24-22 AWG (0,50-0,65 мм) Глубина в стойке, без/с органайзером, мм    30/80 Комплектация Патч-панель    1 Кабельный органайзер    1 Стяжка нейлоновая    24 Винт-Шайба-Гайка    4 Инструкция по монтажу    1
