Описание Cabeus PL2-48-Cat.6-Dual

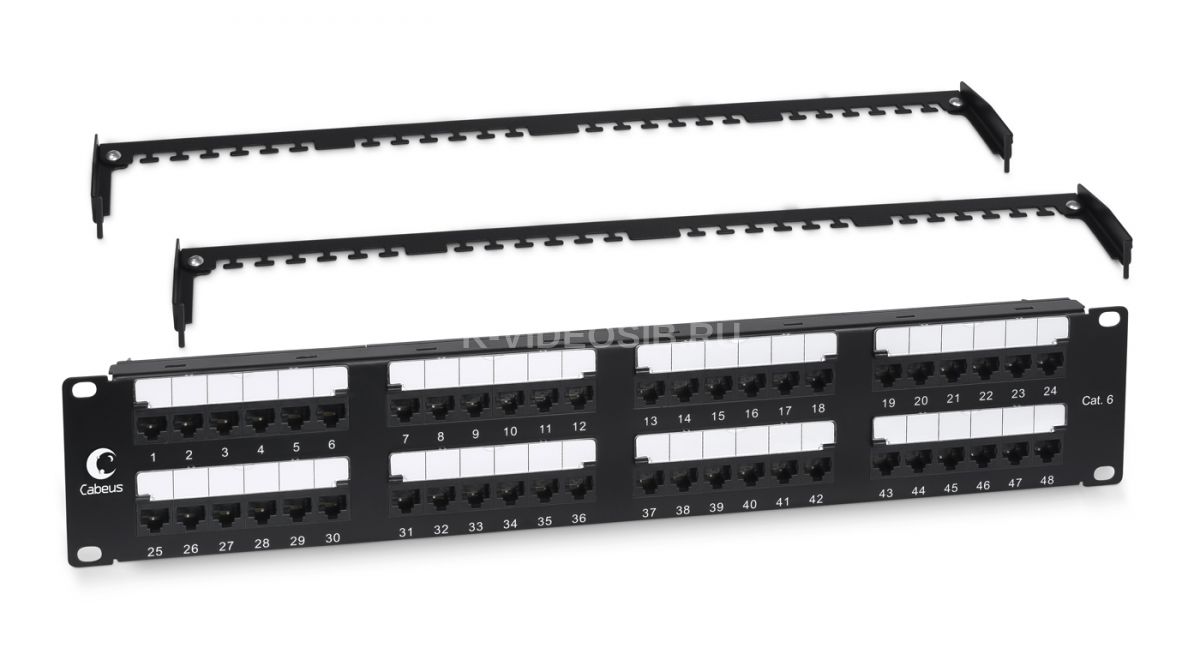

Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров. Неэкранированная патч-панель Cabeus выполнена в 19” формате и предназначена для установки в телекоммуникационные шкафы и стойки. Соответствует характеристикам категории 6. С лицевой стороны все порты пронумерованы и имеют дополнительные поля для нанесения маркировки. С тыльной стороны патч-панели размещены контакты типа Dual IDC с цветной маркировкой по двум стандартам: T568 А и B. Ножи контактов располагаются под 45°, что лучше сказывается на передаточных характеристиках разъема. Для заделки проводников подходят ножи тип 110 и Krone. В комплект патч-панели входит съемный задний организатор для фиксации кабелей.

Технические характеристики Cabeus PL2-48-Cat.6-Dual

Ширина 436 мм Ширина с креплением 482 мм Высота 88 мм / 2U Глубина / Длина 34 мм Вес 1,0 кг Вес в упаковке 1,3 кг Ширина упаковки 510 мм Длина упаковки 60 мм Высота упаковки 100 Объем (м3) 0,003 Количество портов 48 Тип неэкранированная Заделка контактов Dual IDC (110 и Krone) Цвет черный

Контактное сопротивление не более 20 мОм Сопротивление изоляции не менее 500 мОм

Эксплуатация Подключаемые проводники: одножильные 22 – 25 AWG Количество подключений: не менее 750 циклов Усилие удержания разъема: 50Н/1 мин Допустимая температура хранения: от -40 до +70 Допустимая температура монтажа: от 0 до +50 Допустимая температура эксплуатации: от +5 до +60 Материалы Корпус: сталь 1,6 мм Печатная плата (РСВ): двухслойный стеклотекстолит (FR-4) 1,6 мм Корпус: ударопрочный ABS-пластик, UL-94V-0 Корпус IDC-модуля: поликарбонат (РС), UL-94V-0 Разъемы: ABS-пластик, UL-94V-0, контакты – фосфористая бронза с напылением золотом 1,27 мкм поверх 2,54 мкм никеля IDC-контакты: фосфористая бронза с покрытием 2,54 мкм сплавом олова Организатор: сталь 1,6 мм Особенности конструкции Контакты Dual IDC, обеспечивающие наименьшие перекрестные помехи Цифровая маркировка портов с лицевой стороны панели Дополнительные площадки для маркировки с лицевой стороны Цветовая и цифровая маркировка контактов с обратной стороны панели в соответствии с Т568В и Т568А Поддерживаемые приложения 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive

Тип установки: шкаф или стойка 19'' Высота: 2U (48 портов) Категория: 6 Полоса пропускания: 250 МГц Тип разъема: RJ45/8р8с Исполнение: неэкранированное Тип терминирования: 110/Krone Комплект поставки Патч-панель – 1шт Задний кабельный организатор – 2шт Стяжка нейлоновая – 8шт Комплект крепежа (винт, шайба, гайка М6) – 4шт Упаковка: индивидуальная картонная коробка Соответствие стандартам ISO/IEC 11801, TIA/EIA-568, ГОСТ Р 28601, ГОСТ Р 53246
