Описание Cabeus PLHD-48-Cat.5e-Dual

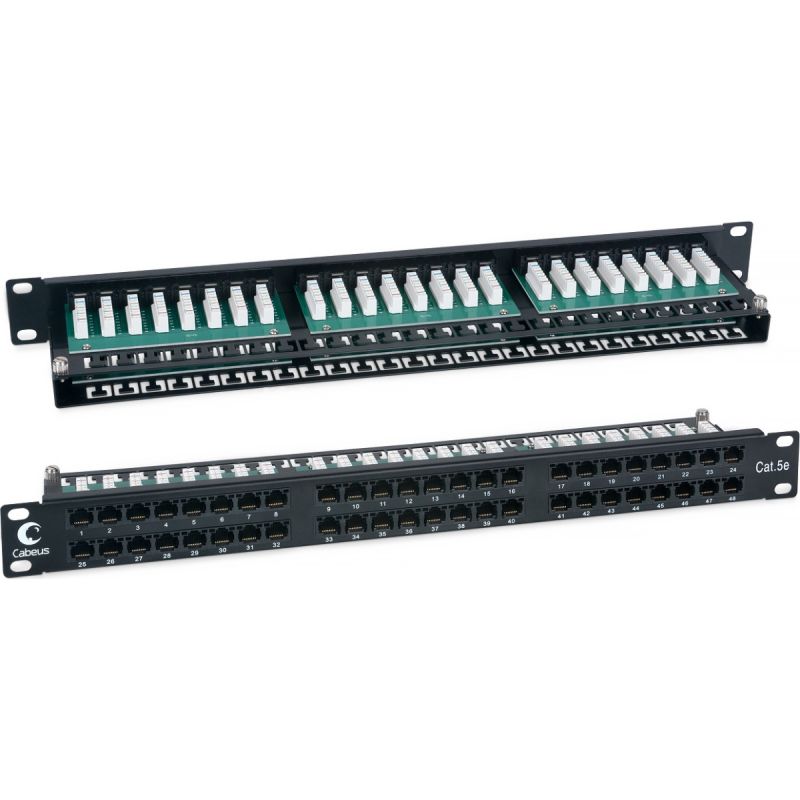

Cabeus PLHD-48-Cat.5e-Dual IDC-1U Патч-панель высокой плотности 19", 1U, 48 портов RJ-45, категория 5e, Dual IDC

Код: 7487c

Коммутационные панели (патч-панели) предназначены для терминирования на них кабелей различных подсистем СКС и для коммутации отдельных элементов сети друг с другом при помощи коммутационных шнуров.

Неэкранированная патч-панель Cabeus выполнена в 19” формате и предназначена для установки в телекоммуникационные шкафы и стойки. Соответствует характеристикам категории 5е. Имеет 48 портов RJ-45 на 1U.

С лицевой стороны все порты пронумерованы. Конструкцией предусмотрена съемная верхняя часть патч-панели, для удобства терминирования кабелей.

С тыльной стороны патч-панели размещены контакты типа Dual IDC с цветной маркировкой по двум стандартам: T568 А и B. Ножи контактов располагаются под 45°, что лучше сказывается на передаточных характеристиках разъема. Для заделки проводников подходят ножи тип 110 и Krone.

Патч-панель имеет встроенные задние организаторы для фиксации кабелей.

• Тип установки: шкаф или стойка 19''
• Высота: 1U (48 портов)
• Категория: 5е
• Полоса пропускания: 100 МГц
• Тип разъема: RJ45/8р8с
• Исполнение: неэкранированное
• Тип терминирования: 110/Krone

Комплектность поставки

• Патч-панель – 1шт
• Стяжка нейлоновая – 48шт
• Комплект крепежа (винт, шайба, гайка М6) – 4шт
• Упаковка: индивидуальная картонная коробка

Соответствие стандартам

• ISO/IEC 11801, TIA/EIA-568, ГОСТ Р 28601, ГОСТ Р 53246

Технические характеристики Cabeus PLHD-48-Cat.5e-Dual

Технические характеристики

Параметр Значение

Ширина (мм)	435
Ширина с креплением (мм)	482
Высота (мм)	45 / 1U
Глубина / Длина (мм)	93
Вес (кг)	1,22
Вес в упаковке (кг)	1,46
Ширина упаковки (мм)	510
Длина упаковки (мм)	165
Высота упаковки (мм)	65
Объем (м3)	0,005
Количество портов	48
Тип	неэкранированная
Заделка контактов	Dual IDC
Цвет	черный



Технические характеристики

Эксплуатация

Параметр Значение

Контактное сопротивление	не более 20 мОм
Сопротивление изоляции	не менее 500 мОм



Электрические характеристики

• Подключаемые проводники: одножильные 22 – 25 AWG
• Количество подключений: не менее 750 циклов
• Усилие удержания разъема: 50Н/1 мин
• Допустимая температура хранения: от -40 до +70
• Допустимая температура монтажа: от 0 до +50
• Допустимая температура эксплуатации: от +5 до +60

Материалы

• Корпус: сталь 1,6 мм
• Печатная плата (РСВ): двухслойный стеклотекстолит (FR-4) 1,6 мм
• Корпус: ударопрочный ABS-пластик, UL-94V-0
• Корпус IDC-модуля: поликарбонат (РС), UL-94V-0
• Разъемы: ABS-пластик, UL-94V-0, контакты – фосфористая бронза с напылением золотом 1,27 мкм поверх 2,54 мкм никеля
• IDC-контакты: фосфористая бронза с покрытием 2,54 мкм сплавом олова

Особенности конструкции

• Цифровая маркировка портов с лицевой стороны панели
• Цифровая маркировка IDC контактов
• Встроенный задний кабельный организатор кабеля

Поддерживаемые приложения

• 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive
