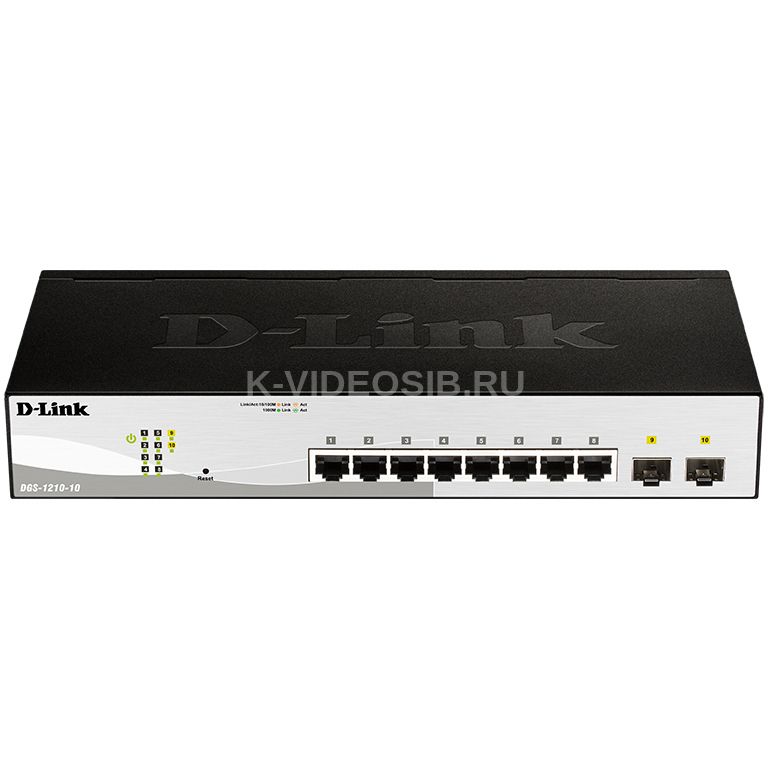

DGS-1210-10

Аппаратная версия

F1

C1 (EOL)

Аппаратное обеспечение

Процессор

RTL8380M (500 МГц)

BCM53343 (400 МГц)

Оперативная память

128 МБ

Flash-память

32 МБ

16 МБ

Интерфейсы

8 портов 10/100/1000Base-T

2 порта 1000Base-X SFP

Индикаторы

Power

Link/Activity/Speed (на порт)

Кнопки

Кнопка Reset

Сетевые кабели

UTP категории 5, 5e (макс. 100 м)

Разъем питания

Разъем для подключения питания (переменный ток)

Функционал

Стандарты и функции

IEEE 802.3 10Base-T (медная витая пара)

IEEE 802.3u 100Base-TX (медная витая пара)

IEEE 802.3ab 1000Base-T (медная витая пара)

IEEE 802.3az Energy Efficient Ethernet

Автоматическое согласование скорости и режима дуплекса

Управление потоком IEEE 802.3x

IEEE 802.3z 1000Base-X

Автоматическое определение MDI/MDIX на всех медных портах

Дуплексный режим

Полу-/полный дуплекс для скорости 10/100 Мбит/с

Полный дуплекс для скорости 1000 Мбит/с

Производительность

Коммутационная матрица

20 Гбит/с

Метод коммутации

Store-and-forward

Размер таблицы МАС-адресов

8K записей

16K записей

Макс. скорость перенаправления 64-байтных пакетов

14,88 Mpps

Буфер пакетов

512 кБ

1,5 МБ

Jumbo-фрейм

10 000 байт

9 216 байт

Программное обеспечение

Функции уровня 2

Статические MAC-адреса

256 записей

IGMP Snooping

256 групп

IGMP v1/v2

+

+

IGMP v3 awareness

+

+

Поддержка статических многоадресных групп

До 64 групп

IGMP на VLAN

+

-

Поддержка IGMP Snooping Querier

+

+

Loopback Detection

+

+

802.3ad Link Aggregation

Макс. 8 групп на устройство/8 портов на группу

Макс. 4 группы на устройство/8 портов на группу

LLDP

+

+

LLDP-MED

+

+

Jumbo-фреймы

До 10 000 байт

До 9 216 байт

Spanning Tree Protocol

802.1D STP

+

+

802.1w RSTP

+

+

802.1s MSTP

+

-

Управление потоком

802.3x

+

+

Предотвращение блокировок HOL

+

+

Зеркалирование портов

One-to-One

+

+

Many-to-One

+

+

Поддержка зеркалирования для входящего/ исходящего/трафика в обоих направлениях

+

+

Фильтрация многоадресных рассылок

Перенаправление всех незарегистрированных групп

+

+

Фильтрация всех незарегистрированных групп

+

+

Настраиваемый интерфейс MDI/MDIX

+

+

MLD Snooping

256 групп

MLD v1

+

+

MLD v2

-

+

MLD v2 awareness

+

-

VLAN

802.1Q

+

+

Группы VLAN

Макс. 256 статических VLAN-групп

Диапазон VID

1-4094

Asymmetric VLAN

+

+

Auto Voice VLAN

+

+

Макс. количество задаваемых пользователем OUI

10

Макс. количество OUI по умолчанию

8

Auto Surveillance VLAN

+

+

Качество обслуживания (QoS)

802.1p

+

+

Обработка очередей

8 очередей на порт

Strict

+

+

Weighted Round Robin (WRR)

+

+

Управление полосой пропускания

На основе порта (входящее/исходящее)

Значение из диапазона 16-1024000 Кбит/с

С минимальным шагом 64 Кбит/с для 10/100/1000 Мбит/с

QoS на основе:

Очередей приоритетов 802.1p

+

+

DSCP

+

+

ToS

+

+

IP Precedence

+

+

Класса трафика IPv6

+

+

Номера TCP/UDP-порта

+

+

MAC-адреса

+

-

Ether type

+

-

IP-адреса

+

-

Типа протокола

+

-

Функции уровня 3

IP-интерфейс

4 интерфейса

1 интерфейс

IPv6 Neighbor Discovery (ND)

+

+

Статическая маршрутизация

+

-

Поддержка статических маршрутов IPv4

124 маршрута

-

Поддержка статических маршрутов IPv6

50 маршрутов

-

Списки управления доступом (ACL)

Макс. количество списков доступа

50

Макс. количество правил для IPv4, MAC и IPv6

768

Каждое правило может быть привязано к одному порту

+

+

ACL на основе:

Очередей приоритетов 802.1p

+

+

VLAN

+

+

MAC-адреса

+

+

Ether type

+

+

IP-адреса

+

+

DSCP

+

+

Типа протокола

+

+

Номера TCP/UDP-порта

+

+

Класса IPv6-трафика

+

+

Безопасность

Защита от широковещательного/ многоадресного/одноадресного шторма

+

+

D-Link Safeguard Engine

+

+

DHCP Server Screening

+

+

Привязка IP-MAC-Port (Интеллектуальная привязка)

Инспектирование ARP-пакетов

+

+

Инспектирование ARP-пакетов + IP-пакетов

+

+

Поддержка DHCP Snooping

+

+

Управление доступом 802.1X на основе портов

+

+

Предотвращение атак DoS

+

+

Предотвращение атак ARP Spoofing

+

+

Макс. количество записей

127

64

Сегментация трафика

+

+

SSH v2

+

+

SSL

+

+

TLS v1.0

+

+

Port Security

До 64 MAC-адресов на порт

Обнаружение проблем, связанных с совпадением сетевых адресов

-

+

AAA

Аутентификация 802.1X

Поддержка локальной базы/RADIUS-сервера

+

+

Поддержка управления доступом на основе портов

+

+

Поддержка EAP, OTP, TLS, TTLS, PEAP

+

+

RADIUS-сервер с поддержкой протокола IPv6

+

+

Поддержка аутентификации MD5

+

+

OAM

Диагностика кабеля

+

+

Восстановление заводских настроек по умолчанию

+

+

Управление

Web-интерфейс

+

+

Утилита D-Link Network Assistant

+

+

Упрощенный CLI

+

+

Telnet-сервер

+

+

TFTP-клиент

+

+

Настройка MDI/MDIX

+

+

SNMP v1/v2c/v3

+

+

SNMP Trap

+

+

Резервное копирование/обновление программного обеспечения

+

+

Мастер установки Smart Wizard

+

+

Скачивание/загрузка конфигурационного файла

+

+

Системный журнал

+

+

Макс. количество записей в журнале

500

BootP/DHCP-клиент

+

+

SNTP

+

+

ICMPv6

+

+

IPv4/v6 Dual Stack

+

+

Автоматическая настройка DHCP

+

+

Настройка времени SNTP

+

+

RMONv1

+

+

Trusted Host

+

+

Поддержка нескольких версий ПО

+

-

Поддержка нескольких версий конфигураций

+

-

Технология Green V3.0

Экономия электроэнергии за счет:

Определения статуса соединения

+

+

Выключения индикаторов

-

+

Использования спящего режима

+

+

Выключения портов

+

+

Определения длины кабеля

+

-

Стандарты MIB/RFC

RFC783, 1350 TFTP

+

+

RFC791 IP

+

+

RFC768 UDP

+

+

RFC793 TCP

+

+

RFC792 ICMPv4

+

+

RFC2463, 4443 ICMPv6

+

+

RFC826 ARP

+

+

RFC951, 1542, 2131 BootP/DHCP Client

+

+

RFC1212 Concise MIB Definitions

+

+

RFC1213 MIB II

+

+

RFC1215 MIB Traps Convention

+

+

RFC1350 TFTP

+

+

RFC1493 Bridge MIB

+

+

RFC1769 SNTP

+

+

RFC1157, 2570, 2573, 2575, 2576 SNMP MIB

+

+

RFC2571, 2572, 2574 SNMP MIB

-

+

RFC1442, 1901, 1902, 1903, 1904, 1905, 1906, 1907, 1908, 2578, 3418 SNMPv2 MIB

+

+

RFC271, 1757, 2819 RMON MIB

+

+

RFC2021 RMONv2 MIB

+

+

RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB

+

+

RFC1321, 2284, 2865, 2716, 3580 Extensible Authentication Protocol (EAP)

+

+

RFC2674 802.1p MIB

+

+

RFC2461, 4861 Neighbor Discovery for IPv6

+

+

RFC2462, RFC4862 IPv6 Stateless Address Auto-configuration (SLAAC)

+

+

RFC2464 IPv6 over Ethernet and definition

+

+

RFC4291 IPv6 Addressing Architecture

+

+

RFC2893, 4213 IPv4/IPv6 dual stack function

+

+

RFC2233 Interface Group MIB

+

-

RFC2138, 2139, 2618, 2865 RADIUS Authentication Client MIB

+

+

RFC2246 SSL

+

+

RFC2475, 2598 CoS

+

+

RFC3164, 3195 System Log

+

+

RFC3411, 3412, 3413, 3414, 3415, 3416, 3417 SNMPv3

+

+

RFC4022 MIB for TCP

+

+

RFC4113 MIB for UDP

+

+

RFC2389 MIB for Diffserv.

+

-

RFC2620 RADIUS Accounting Client MIB

+

+

Private MIB

+

+

DDP MIB

+

+

LLDP-MED MIB

+

+

Физические параметры

Размеры (Д x Ш x В)

280 x 126 x 44 мм

Вес

0,98 кг

1,54 кг

Условия эксплуатации

Питание

100-240 В переменного тока, 50/60 Гц, внутренний универсальный источник питания

Макс. потребляемая мощность

6,33 Вт

13,59 Вт

Потребляемая мощность в режиме ожидания

100 В: 2,03 Вт

240 В: 2,07 Вт

100 В: 9,3 Вт

240 В: 9,4 Вт

Тепловыделение

21,59 БТЕ/час

46,37 БТЕ/час

MTBF (часы)

1 380 058

360 844

Уровень шума

0 дБ

Система вентиляции

Пассивная

Температура

Рабочая: от -5 до 50 °C

Хранения: от -20 до 70 °C

Влажность

При эксплуатации: от 0% до 95% без конденсата

При хранении: от 0% до 95% без конденсата

Комплект поставки

Коммутатор DGS-1210-10

Кабель питания

Фиксатор для кабеля питания

2 крепежных кронштейна для установки в 19-дюймовую стойку

4 резиновые ножки

Комплект для монтажа

Краткое руководство по установке

Прочее

Сертификаты

CE Class A

VCCI Class A

FCC Class A

cUL

BSMI

CCC

C-Tick
