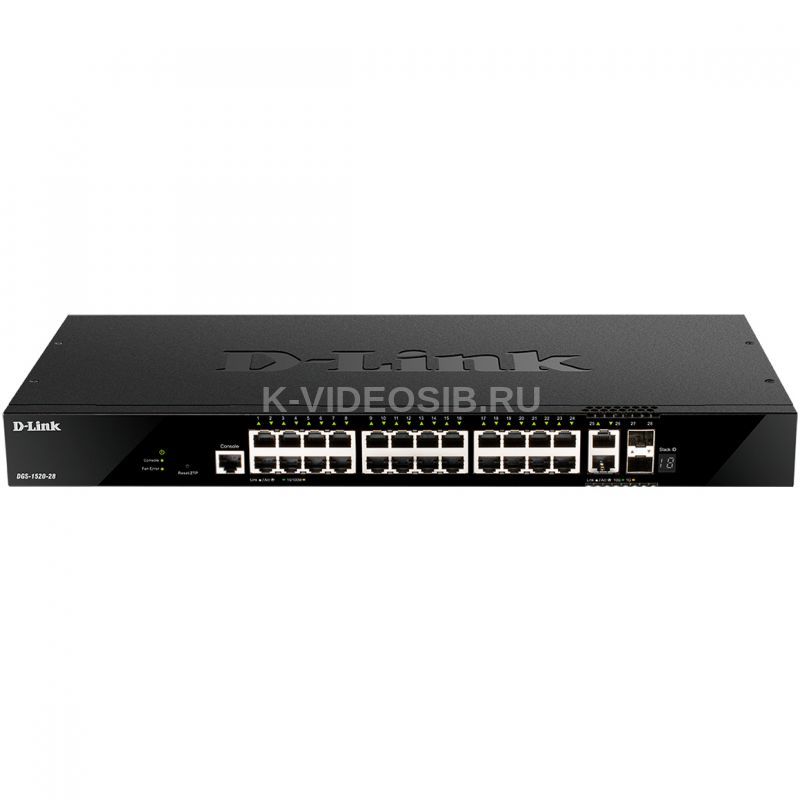

Описание D-Link DL-DGS-1520-28/A1A

Управляемый L3 стекируемый коммутатор с 24 портами 10/100/1000Base-T, 2 портами 10GBase-T и 2 портами 10GBase-X SFP+.

Управляемый стекируемый коммутатор DGS-1520-28 уровня 3 предназначен для сетей предприятий малого и среднего бизнеса (SME/SMB). Устройство оснащено 24 портами 10/100/1000Base-T, 2 портами 10GBase-T и 2 портами 10GBase-X SFP+, используемыми для стекирования или uplink-соединения.

Порты 10GBase-T и SFP+ для стекирования или uplink-соединения

Порты 10GBase-T и SFP+ коммутатора DGS-1520-28 позволяют пользователям объединить в физический стек до 8 устройств в линейной или кольцевой топологии, используя дополнительные пассивные кабели для прямого подключения или совместимые SFP+ трансиверы1. Также порты 10GBase-T и SFP+ могут использоваться для других целей, например для подключения коммутатора к более крупной сети. Пользователи могут легко осуществлять настройку и управление любым коммутатором серии DGS-1520 в одном стеке. Поддерживая полосу пропускания до 80 Гбит/с, коммутатор DGS-1520-28 позволяет подключиться к серверам опорной сети, обеспечивая при этом высокую производительность.

Маршрутизация сетевого трафика

Коммутатор поддерживает статическую маршрутизацию, которая создает возможность для связи между различными группами пользователей в разных сегментах VLAN в сети. Устройство предоставляет возможность управлять маршрутизацией внутри локальной сети, что позволяет существенно сократить нагрузку на сетевой маршрутизатор, которому в таком случае можно поручить обработку исключительно внешней маршрутизации. Кроме того, коммутатор DGS-1520-28 поддерживает протоколы RIP и OSPF.

Функции уровня 2

Коммутатор DGS-1520-28 поддерживает полный набор функций уровня 2, включая IGMP Snooping, Port Mirroring, Spanning Tree Protocol (STP) и Link Layer Discovery Protocol (LLDP). Управление потоком IEEE 802.3x позволяет напрямую подключить серверы к коммутатору для быстрой и надежной передачи данных. Помимо этого, коммутатор поддерживает функции диагностики кабеля и Loopback Detection, что позволяет администраторам быстро и легко находить и устранять проблемы в сети. Функция Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения типа неисправности кабеля.

Auto Surveillance VLAN и Auto Voice VLAN

Коммутатор DGS-1520-28 поддерживает Auto Surveillance VLAN (ASV) и Auto Voice VLAN, что делает его идеальным решением для развертывания систем видеонаблюдения и IP-телефонии. Данный функционал позволяет автоматически распознавать в общей сети оборудование для видеонаблюдения и VoIP-оборудование и выделять его в отдельные VLAN, внутри каждой из которых для видеотрафика или голосового трафика будет назначен наивысший приоритет обслуживания. Поддержка Auto Surveillance VLAN и Auto Voice VLAN обеспечивает стабильную работу видео- и VoIP-приложений, качественную передачу и максимальную защиту мультимедиа трафика вне зависимости от общей загруженности сети.

Сетевая безопасность

Для защиты коммутатора от вредоносного трафика в DGS-1520-28 реализована функция D-Link Safeguard Engine. Устройство поддерживает управление доступом на основе MAC-адресов и Web-интерфейса (WAC), обеспечивая простоту развертывания сети и устраняя необходимость использования клиентского программного обеспечения. Аутентификация на основе порта 802.1X позволяет использовать внешний сервер RADIUS для авторизации пользователей. Коммутатор DGS-1520-28 также поддерживает функцию предотвращения атак ARP Spoofing, защищающую сеть от атак, которые могут привести к изменению трафика или его задержке из-за отправки злоумышленником ложных ARP-сообщений. Для повышения уровня безопасности используется функция DHCP Server Screening, запрещающая доступ неавторизованным DHCP-серверам.

Поддержка IPv6

Коммутатор поддерживает функционал IPv6, включая MLD Snooping, функции безопасности IPv6, IPv6 QoS, что способствует легкой интеграции оборудования в сети следующего поколения. Помимо этого, DGS-1520-28 поддерживает функционал IPv4/v6 Dual Stack, позволяя коммутаторам выступать в роли моста между сетями IPv4 и IPv6.

Гибкость управления

DGS-1520-28 поддерживает функцию Single IP Management (SIM), которая позволяет управлять виртуальным стеком из 32 устройств через один IP-адрес. Данная функция значительно упрощает управление как небольшими рабочими группами, так и телекоммуникационными центрами, одновременно позволяя масштабировать сеть и увеличивать пропускную способность в случае необходимости. Коммутатор DGS-1520-28 поддерживает управление с помощью утилиты D-Link Network Assistant и Web-интерфейса, что позволяет администраторам удаленно управлять сетью. DGS-1520-28 также поддерживают управление при помощи интерфейса командной строки (CLI) и протокола SNMP, обеспечивая возможность централизованного управления в крупной сети. Кроме того, доступна возможность управления коммутатором через консольный порт, который обеспечивает доступ к устройству даже в случае потери соединения или перегрузки коммутатора вредоносным трафиком. Коммутатор DGS-1520-28 поддерживает технологию Zero Touch Provisioning (ZTP), обеспечивающую автоматическую настройку основных сетевых параметров коммутатора простым нажатием кнопки. Данная функция применяется в территориально распределенных сетях и является полезной при необходимости подключения большого количества новых устройств. Zero Touch Provisioning (ZTP) существенно упрощает и ускоряет развертывание нового оборудования и сокращает сопутствующие расходы при размещении в филиалах.

Экономия электроэнергии

Благодаря технологии D-Link Green коммутатор DGS-1520-28 позволяет экономить электроэнергию без ущерба для производительности и функциональных возможностей. Коммутатор определяет статус соединения для каждого порта и обеспечивает автоматический переход неактивных портов в спящий режим. DGS-1520-28 также поддерживает стандарт IEEE 802.3az Energy-Efficient Ethernet (EEE), что позволяет автоматически уменьшить энергопотребление при небольшом объеме трафика.

Технические характеристики D-Link DL-DGS-1520-28/A1A

Аппаратное обеспечение Процессор • 1,25 ГГц Оперативная память • 256 МБ Flash-память • 64 МБ Интерфейсы • 24 порта 10/100/1000Base-T • 2 порта 10GBase-T • 2 порта 10GBase-X SFP+ • Консольный порт с разъемом RJ-45 • Порт управления 10/100/1000Base-T с разъемом RJ-45 (Out-of-band) и поддержкой PoH Индикаторы • Power • Console • Fan Error • Link/Activity/Speed (на порт) • Stack ID • PD (на порт MGMT) • Link/Activity (на порт MGMT) Кнопки • Кнопка Reset/ZTP Сетевые кабели • UTP категории 5, 5e (макс. 100 м) • EIA/TIA-568 100-ом STP (макс. 100 м) Разъем питания • Разъем для подключения питания (переменный ток) Функционал Стандарты и функции • IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3ab 1000Base-T • IEEE 802.3an 10GBase-T • IEEE 802.3z 1000Base-X • IEEE 802.3ae 10GBase-X • IEEE 802.3az Energy-Efficient Ethernet • Управление потоком IEEE 802.3x • Автоматическое определение MDI/MDIX на всех медных портах Дуплексный режим • Полу-/полный дуплекс для скорости 10/100 Мбит/с • Полный дуплекс для скорости 1000 Мбит/с Производительность Коммутационная матрица • 128 Гбит/с Метод коммутации • Store-and-forward Макс. скорость перенаправления 64-байтных пакетов • 95,24 Mpps Размер таблицы MAC-адресов • До 16 384 записей Статические MAC-адреса • До 512 записей Буфер пакетов • 2 МБ Jumbo-фрейм • До 12 288 байт Программное обеспечение Стекирование • Виртуальное стекирование    - D-Link Single IP Management (SIM)    - До 32 устройств в виртуальном стеке • Физическое стекирование • - 10GBase-T и SFP+    - Кольцевая/линейная топология    - Полоса пропускания: до 80 Гбит/с    - До 8 устройств в стеке Функции уровня 2 • Управление потоком    - 802.3x    - Предотвращение блокировок HOL • Link Aggregation    - 802.1AX    - 802.3ad    - Макс. 32 группы на устройство/8 портов на группу • Spanning Tree Protocol    - 802.1D STP    - 802.1w RSTP    - 802.1s MSTP    - Фильтрация BPDU    - Root Guard (Restriction)    - Loop Guard • Loopback Detection • Зеркалирование портов    - One-to-One, Many-to-One    - Поддержка зеркалирования для входящего/исходящего/трафика в обоих направлениях    - Поддержка 4 групп зеркалирования • Зеркалирование потоков    - Поддержка зеркалирования для входящего трафика • Зеркалирование VLAN • RSPAN • L2 Protocol Tunneling • Ethernet Ring Protection Switching (ERPS) v1/v2 Многоадресная рассылка уровня 2 • IGMP Snooping    - IGMP v1/v2/v3 Snooping    - Поддержка 512 групп    - IGMP Snooping Fast Leave на основе узла    - Поддержка 128 статических многоадресных групп    - IGMP Snooping на VLAN    - Data Driven Learning    - IGMP Snooping Querier    - Report Suppression • MLD Snooping    - MLD v1/v2 Snooping    - Поддержка 256 групп    - MLD Snooping Fast Leave на основе узла    - Поддержка 64 статических многоадресных групп    - MLD Snooping Querier    - MLD Snooping на VLAN    - MLD Proxy Reporting VLAN • Группы VLAN    - Макс. 4К VLAN-групп    - Макс. VID: 4094 • GVRP    - До 4K динамических VLAN-групп • Double VLAN (Q-in-Q)    - Q-in-Q на основе портов • Selective Q-in-Q • 802.1Q • Auto Surveillance VLAN • VLAN на основе портов • VLAN на основе протоколов • Voice VLAN • VLAN на основе МАС-адресов • VLAN на основе подсетей • VLAN translation • Multicast VLAN (ISM VLAN для IPv4/IPv6) • Asymmetric VLAN • Private VLAN • VLAN Trunking • Super VLAN Качество обслуживания (QoS) • 802.1p • 8 очередей на порт • Обработка очередей    - Strict Priority    - Weighted Round Robin (WRR)    - Strict + WRR    - Weighted Deficit Round Robin (WDRR) • Контроль перегрузки    - Weighted Random Early Detection (WRED)    - 802.1Qbb Priority-based Flow Control (PFC) [только для портов 10G] • Поддержка следующих действий для потоков    - Метка приоритета 802.1p    - Метка предпочтения IP/DSCP    - Ограничение скорости    - QoS на основе времени • CoS на основе:    - Порта коммутатора    - Внутреннего/внешнего VID    - Очередей приоритетов 802.1p    - МАС-адреса    - Ether Type    - IP-адреса    - DSCP    - ToS/IP preference    - Типа протокола    - Порта TCP/UDP    - Класса IPv6-трафика    - Метки потока IPv6 • Управление полосой пропускания    - На основе порта (входящее/исходящее, с мин. шагом 8 Кбит/с)    - На основе потока (входящее/исходящее, с мин. шагом 8 Кбит/с)    - Управление полосой пропускания по очереди (с мин. шагом 8 Кбит/с) • Три цвета маркировки    - CIR/PIR (с мин. шагом 8 Кбит/с)    - trTCM    - srTCM Функции уровня 3 • IPv4 ARP: 8192 записей    - 256 статических записей ARP • IPv6 ND: 4096 записей    - 128 статических записей ND • Интерфейс IP    - Поддержка 16 интерфейсов • Gratuitous ARP • Интерфейс Loopback • Proxy ARP    - Поддержка Local ARP Proxy • VRRP v2/v3 • IP Helper Маршрутизация уровня 3 • Поддержка 1024 аппаратных записей маршрутизации по IPv4/IPv6    - 1 запись на каждый маршрут IPv4    - 2 записи на каждый маршрут IPv6 • Поддержка до 4096 аппаратных записей коммутации L3 по IPv4/IPv6    - 1 запись на каждый маршрут IPv4    - 2 записи на каждый маршрут IPv6 • Статическая маршрутизация    - Макс. кол-во записей IPv4: 512    - Макс. кол-во записей IPv6: 256 • Equal-Cost Multi-Path Route (ECMP) • Weighted-Cost Multi-Path Route (WCMP) • Маршрут IPv4/IPv6 по умолчанию • Policy-based Route (PBR) • Null Route • Route Preference • Route Redistribution • RIPv1/v2/ng • OSPF    - OSPF v2/v3    - Пассивный интерфейс OSPF    - Stub/NSSA area    - Equal-Cost Multi-Path Route (ECMP)    - Text/MD5 authentication Многоадресная рассылка уровня 3 • IGMP v1/v2/v3 • IGMP Proxy • MLD v1/v2 • MLD proxy • DVMRP v3 • PIM Sparse-Dense Mode (PIM-SDM) • PIM-SM/DM/SSM для IPv4/IPv6 Списки управления доступом (ACL) • ACL на основе:    - Приоритета 802.1p    - VID    - MAC-адреса    - Ether Type    - LLC    - VLAN    - IP-адреса    - IP preference/ToS    - Маски DSCP    - Типа протокола    - Номера TCP/UDP-порта    - Класса IPv6-трафика    - Метки потока IPv6 • ACL на основе времени • Фильтрация интерфейса CPU • Макс. кол-во записей ACL    - Входящих (аппаратных): 1536    - Исходящих (аппаратных): 512    - Карта доступа VLAN: 2048 Безопасность • Port Security    - Поддержка до 64 MAC-адресов на порт • Защита от широковещательного/многоадресного/ одноадресного шторма • D-Link Safeguard Engine • DHCP Server Screening • IP Source Guard • DHCP Snooping • IPv6 Snooping • Dynamic ARP Inspection (DAI) • DHCPv6 Guard • IPv6 Route Advertisement (RA) Guard • IPv6 ND Inspection • Обнаружение проблем, связанных с совпадением сетевых адресов • Предотвращение атак ARP Spoofing    - Макс. количество записей: 64 • L3 Control Packet Filtering • Unicast Reverse Path Forwarding (URPF) • Сегментация трафика • SSL    - Поддержка TLS 1.0/1.1/1.2    - Поддержка доступа IPv4/IPv6 • SSH    - Поддержка SSH v2    - Поддержка доступа IPv4/v6 • Предотвращение атак BPDU • Предотвращение атак DoS AAA • Guest VLAN • Аутентификация 802.1X    - Управление доступом на основе порта/узла    - Назначение политики Identity-driven    - Динамическое назначение VLAN • Управление доступом на основе Web (WAC)    - Управление доступом на основе порта/узла    - Назначение политики Identity-driven    - Динамическое назначение VLAN • Управление доступом на основе МАС-адресов (МАС)    -Управление доступом на основе порта/узла    - Назначение политики Identity-driven    - Динамическое назначение VLAN • Аутентификация на основе RADIUS и TACACS+ • Authentication Database Failover • Compound Authentication • Уровень привилегий для доступа к управлению • Trusted Host • RADIUS/TACACS+ Accounting OAM • Диагностика кабеля • Функция цифрового контроля параметров производительности трансивера DDM (Digital Diagnosics Monitoring) Управление • Web-интерфейс    - Поддержка доступа IPv4/IPv6    - Поддержка SSL (HTTPS) • Интерфейс командной строки (CLI) • Telnet-сервер/клиент для доступа IPv4/IPv6 • TFTP-клиент для IPv4/IPv6 • DNS-клиент для IPv4/IPv6 • Защищенный FTP-сервер/клиент для IPv4/IPv6 • SNMP    -Поддержка v1/v2c/v3    - Поддержка доступа IPv4/IPv6 • SNMP Traps • Системный журнал для сервера IPv4/IPv6 • sFlow • Поддержка нескольких версий ПО • Поддержка нескольких версий конфигураций • RMON v1:    - Поддержка 1, 2, 3, 9 групп • RMON v2:    - Поддержка группы ProbeConfig • LLDP/LLDP-MED • BootP/DHCP-клиент • DHCP Auto-Configuration/Auto image • DHCP/DHCPv6 Local Relay • DHCP Relay Option 60/61/62/125 • Файловая система Flash • D-Link Discover Protocol (DDP) • Команды отладки • SNTP (поддержка IPv4/IPv6) • IPv4/v6 Dual Stack • NTPv3/v4 • Восстановление пароля / шифрование пароля • DHCP-сервер    - Поддержка адреса назначения IPv4/IPv6 • Логирование команд • SMTP • DHCPv6 Prefix Delegation (PD) • Ping/Traceroute для IPv4/IPv6 • Microsoft® Network Load Balancing (NLB) • Zero Touch Provisioning (ZTP) Технология Green • Energy-Efficient Ethernet (EEE) • Экономия электроэнергии за счет: - Определения статуса соединения - Выключения индикаторов - Выключения портов - Использования спящего режима Физические параметры Размеры (Д x Ш x В) • 441 x 207,4 x 44 мм Вес • 2,33 кг Условия эксплуатации Питание на входе • От 100 до 240 В переменного тока, 50/60 Гц Макс. потребляемая мощность • 30,4 Вт Потребляемая мощность в режиме ожидания • 20,9 Вт (100 В) • 21,5 Вт (240 В) Тепловыделение • 103,7 БТЕ/час MTBF (часы) • 468 252 Уровень шума • При высокой скорости вентилятора: 51,8 дБ • При низкой скорости вентилятора: 39 дБ Система вентиляции • 1 вентилятор Температура • Рабочая: от -5 до 50 °C • Хранения: от -40 до 70 °C Влажность • При эксплуатации: от 10% до 95% без конденсата • При хранении: от 5% до 95% без конденсата Комплект поставки • Коммутатор DGS-1520-28 • Кабель питания • Фиксатор для кабеля питания • Консольный кабель (с разъемами RJ-45 и RS-232) • 2 крепежных кронштейна для установки в 19-дюймовую стойку • 4 резиновые ножки • Комплект для монтажа • Краткое руководство по установке Дополнительное программное обеспечение DV-700-N25-LIC D-View 7 с лицензией на 25 узлов DV-700-N25-Base-LIC D-View 7 с лицензией на 25 узлов DV-700-N50-LIC D-View 7 с лицензией на 50 узлов DV-700-N100-LIC D-View 7 с лицензией на 100 узлов DV-700-N250-LIC D-View 7 с лицензией на 250 узлов DV-700-N500-LIC D-View 7 с лицензией на 500 узлов DV-700-N1000-LIC  D-View 7 с лицензией на 1000 узлов DV-700-P5-LIC D-View 7 с 5 лицензиями для промежуточных серверов DV-700-P10-LIC D-View 7 с 10 лицензиями для промежуточных серверов DV-700-P25-LIC D-View 7 с 25 лицензиями для промежуточных серверов DV-700-P50-LIC D-View 7 с 50 лицензиями для промежуточных серверов DV-700-P100-LIC D-View 7 со 100 лицензиями для промежуточных серверов Совместимое оборудование SFP трансиверы • DGS-712 • DEM-310GT • DEM-311GT • DEM-312GT2 • DEM-314GT • DEM-315GT • DEM-330T/10KM • DEM-330R/10KM • DEM-330T/3KM • DEM-330R/3KM • DEM-331T/40KM • DEM-331R/40KM • DEM-331T/20KM • DEM-331R/20KM SFP+ трансиверы • DEM-431XT • DEM-432XT • DEM-433XT • DEM-434XT • DEM-436XT-BXD/40KM1 • DEM-436XT-BXU/40KM1 • DEM-436XT-BXD/20KM • DEM-436XT-BXU/20KM Кабели 10G SFP+ • DEM-CB100S • DEM-CB300S • DEM-CB700S Резервный источник питания • DPS-5202 Прочее EMI • CE Class A • FCC Class A • IC Class A • RCM Class A • VCCI Class A • BSMI Class A Безопасность • UL • CB • LVD • BSMI
