Описание ELTIS DP1-CE7L

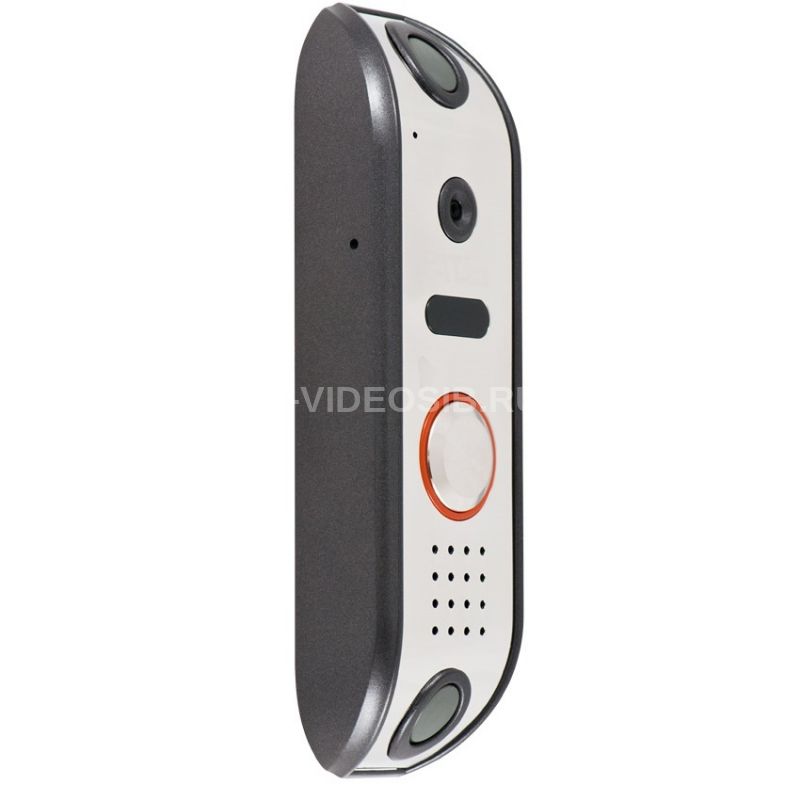

Блок вызова ELTIS DP1-CE7L (вместо звонка в квартиру) Ключевое отличие данного блока вызова — отличный дизайн, подсветка кнопки вызова, а также сочетание высокочувствительной видеокамеры и ИК-подсветки. Современный вид блоку вызова придают обтекаемые формы корпуса с резкими гранями пересечения поверхностей, а также сочетание блестящей полированной стали и темного корпуса. Накладка и кнопка вызова из полированной нержавеющей стали обеспечивают высокую износостойкость и отличный внешний вид. Металлический корпус, защита динамика и микрофона обеспечивают высокую вандалозащищенность, круговая подсветка кнопки вызова — удобство пользования в ночное время. Высокочувствительная видеокамера (0,05 Лк; 600ТВЛ) с точечным малозаметным объективом в режиме «день» передает цветной видеосигнал, в режиме «ночь» — черно-белый усиленный сигнал, работая совместно с ИК-подсветкой. Автоматический баланс белого цвета обеспечивает четкую цветопередачу, а компенсация задней засветки — возможность использования в условиях засветки видеокамеры солнечными лучами, фарами или прожекторами. Питание видеокамеры и аудиотракта гальванически развязано для снижения помех и возможности подключения к видеорегистраторам. Блок вызова поддерживает режимы «вызов блока по инициативе абонента», а также режим «постоянного видеонаблюдения». Совместим с видеомониторами ELTIS, VIZIT и предназначен, как для автономной работы с видеомониторами, так и для работы в составе подъездных домофонных систем ELTIS (дополнительный блок вызова, устанавливаемый перед дверью в квартиру, при использовании коммутатора ELTIS KMV1/4-2/4M). Внешний вид блока вызова DP1-CE7L Схема подключения блока вызова и видеомонитора с питанием от одного источника питания +12В (стаб.) Схема подключения блока вызова и видеомонитора с питанием от одного источника питания +18B Схема подключения БВ с применением электромеханического замка, при питании видеомонитора от блока питания+12В (стаб.) Схема подключения БВ с применением электромагнитного замка, при питании видеомонитора от адаптера +12В (стаб.) Схема подключения двух блоков вызова DP1-CE7L к видеомонитору VM500-5.1CL(M) Пример схемы подключения блока вызова DP1-CE7L в составе домофонного комплекса ELTIS300 Комплект поставки:

1. Блок вызова DP1-СЕ7L - 1 шт.
2. Элементы крепления: – Заглушка ZL10 4 шт. – Винт самонарезающий 4,8х32 2 шт. – Дюбель SORMAT NAT6 2 шт.
3. Паспорт - 1 шт.
4. Коробка упаковочная - 1 шт

Технические характеристики ELTIS DP1-CE7L

• Количество абонентов: 1
• Длительность разговора с посетителем, сек., не более: 90
• Длительность сигнала вызова, сек., не более: 90
• Длительность удержания электромагнитного замка, сек.: 1...20
• Время задержки обратного вызова, сек., не более: 1,2
• Максимально допустимое сопротивление линии связи, Ом: 30
• Напряжение питания блока вызова, В: +15…25¹
• Ток потребления блока вызова, мА, не более: 240
• Напряжение питания видеокамеры, В: +12(±10%) стаб.
• Ток потребления видеокамеры, не более, мА: 125
• Напряжение питания блока вызова и видеокамеры, В: +15…17² выпр. или +12(±0,5) стаб.
• Ток потребления блока вызова и видеокамеры, мА, не более: 325
• Минимальная освещенность, люкс: цвет — 0,5; ч/б — 0,05
• Видеостандарт: PAL:752×582
• Дальность ИК подсветки, м, не менее: 2
• Габаритные размеры, мм, не более: 46х146х27
• Масса , кг, не более: 0,2

  ¹Данный диапазон относится к выводам +U и GND при условии питания видеокамеры от другого источника питания ²Данный диапазон относится к выводам +U и GND при условии питания видеокамеры от этого источника питания через выводы +12V и GND.

  Блок вызова соответствует климатическому исполнению УХЛ1.1 по ГОСТ15150-69:

• температура окружающей среды (-40...+40)°С;
• относительная влажность до 98% при 25°С 6 мес. в году;
• атмосферное давление (650...800) мм. рт. ст.
