Описание Тахион УЗП-ВЧ F

Устройство защиты высокочастотных цепей УЗП-ВЧ F предназначено для защиты оборудования, подключённого к коаксиальной линии с волновым сопротивлением 75 Ом, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д.).

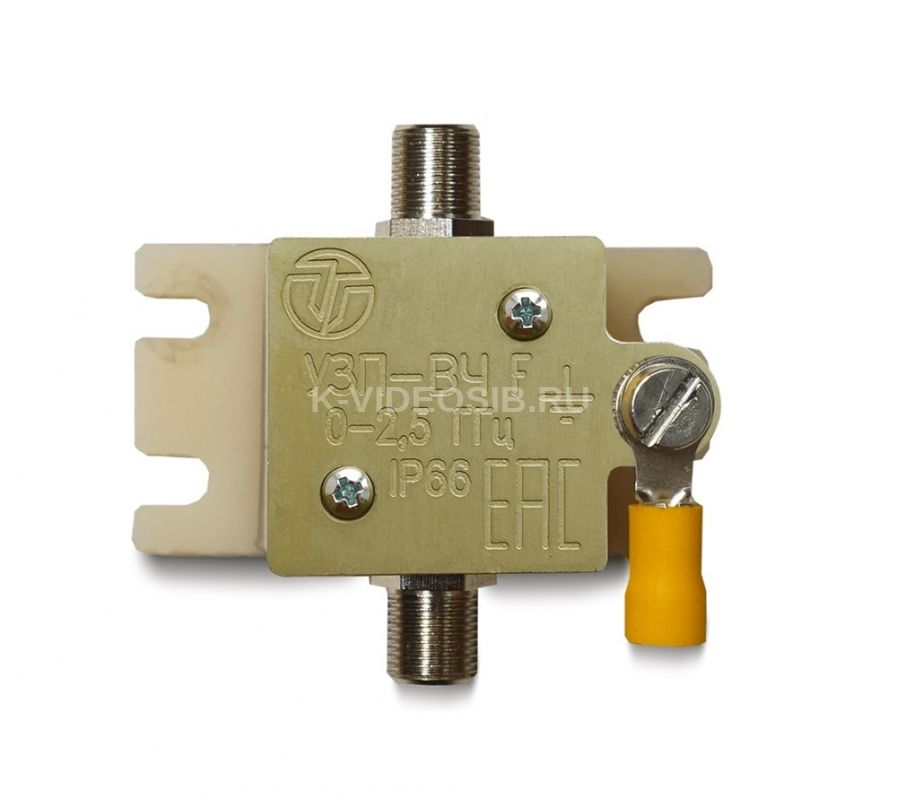

Изделие рекомендуется для установки в системах индивидуального и коллективного приема аналогового и цифрового телевидения (СКПТ, КТВ), системах приема спутникового телевидения для защиты оборудования от импульсных перенапряжений (наводок) в высокочастотных трактах. Конструктивно изделие выполнено в экранированном алюминиевом корпусе. Основание изделия изготовлено из диэлектрика для исключения образования «земляных петель» и случайного попадания потенциала на корпус в местах установки.

• Климатическое исполнение изделия соответствует УХЛ1, 5 ГОСТ 15150-69.
• Степень защиты в соответствии с ГОСТ 14254  IP66.
• Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

СОСТАВ И ГАБАРИТНО УСТАНОВОЧНЫЕ РАЗМЕРЫ

ПРИМЕР СХЕМЫ ПОДКЛЮЧЕНИЯ

Технические характеристики Тахион УЗП-ВЧ F

Волновое сопротивление    75 Ом Полоса пропускания по уровню -1 дб    0÷2,5 ГГц КСВН в диапазоне 20-2480 МГц, не более    1,6 Потери в диапазоне, МГц, 20-900 (ТВ, КТВ)   0,2÷0,5 дБ 900-2000 (КТВ, SAT, GSM)   0,2÷0,6 дБ 2,4-2,48 (Wi-Fi)   0,3÷0,9 дБ Статическое напряжение пробоя (100 В/с) не более    110 В Уровень напряжения защиты (динамическое напряжение пробоя (1 кВ/мкс)), не более    640 В Максимальный разрядный ток (10/350 мкс)    20 кА Время срабатывания, менее    25 нсек Диапазон рабочих температур    -60 ÷ +80 °С Вес в упаковке    90 г Габаритные размеры, (ДхВхШ)    60 х 39 х 32,5 мм
