Описание Тахион УЗП-ВЧ SMA

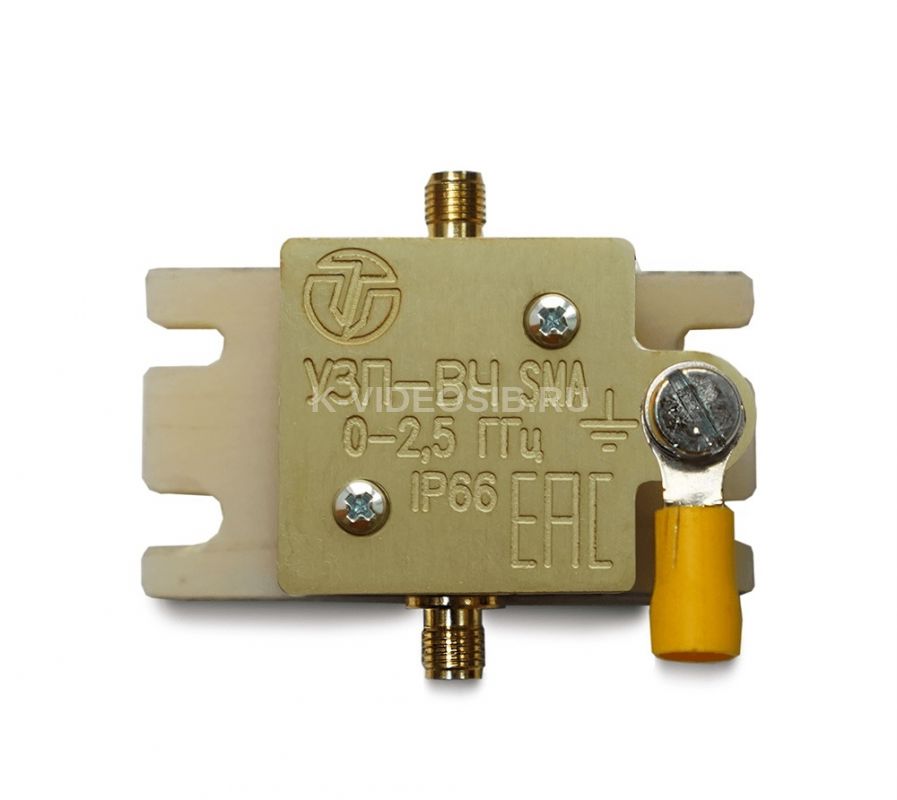

Устройство защиты высокочастотных цепей УЗП-ВЧ SMA предназначено для защиты оборудования, подключённого к коаксиальной линии с волновым сопротивлением 50 Ом, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д.).

Изделие рекомендуется для установки в системах GSM и Wi-Fi для защиты оборудования от импульсных перенапряжений  (наводок) в высокочастотных трактах.

Конструктивно изделие выполнено в экранированном алюминиевом корпусе. Основание изделия изготовлено из диэлектрика для исключения образования «земляных петель» и случайного попадания потенциала на корпус в местах установки

• • Климатическое исполнение изделия соответствует УХЛ1, 5 ГОСТ 15150-69.
  • Степень защиты в соответствии с ГОСТ 14254  IP66.
  • Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

СОСТАВ И ГАБАРИТНО УСТАНОВОЧНЫЕ РАЗМЕРЫ

ПРИМЕР СХЕМЫ ПОДКЛЮЧЕНИЯ

Технические характеристики Тахион УЗП-ВЧ SMA

Волновое сопротивление     50 Ом Полоса пропускания по уровню -1 дб    0÷2,5 ГГц КСВН в диапазоне 20-2480 МГц, не более    1,6 Потери в диапазоне, МГц: 20-900 (ТВ, КТВ)    0,2÷0,5 дБ 900-2000 (КТВ, SAT, GSM)    0,2÷0,6 дБ 2,4-2,48 (Wi-Fi)   0,3÷0,9 дБ Тип разъема    SMA Статическое напряжение пробоя (100 В/с) не более    110 В Уровень напряжения защиты (динамическое напряжение пробоя (1 кВ/мкс)), не более    640 В Максимальный разрядный ток (10/350 мкс)    2 кА Максимальный разрядный ток tимп. 8/20мкс (Imax)    20 кА Время срабатывания, менее    25 нсек Диапазон рабочих температур    -60 ÷ +80 °С Габаритные размеры, (ДхВхШ)    60 х 39 х 32,5 мм
