Передача извещений

Передача извещений по двум беспроводным сетям связи стандарта GSM/GPRS 900/1800 с использованием различных методов передачи данных: TCP/IP GPRS, SMS (в зашифрованном виде). Непрерывный контроль работоспособности каналов связи. Многоуровневая защита от несанкционированного удаленного доступа, двухстороннее динамическое шифрование.

Шлейфы и разделы

8 собственных шлейфов сигнализации (ШС) для приема извещений от ручных и автоматических пожарных, охранных и технологических извещателей, а также приборов приемно-контрольных охранных и охранно-пожарных через выходы реле. Широкие возможности конфигурирования и назначения шлейфам различных атрибутов. 8 собственных логических раздела с независимой постановкой на охрану и возможностью одновременной постановки/снятия. Питание активных пожарных извещателей по двухпроводному ШС. Контроль исправности пожарного ШС с автоматическим выявлением обрыва и короткого замыкания, световая и звуковая сигнализация неисправности, формирование извещений о неисправности.

Модули расширения. Дополнительные каналы связи

Передача извещений по проводным сетям Ethernet за счет модуля STEMAX UN Ethernet. Передача извещений по беспроводным сетям Wi-Fi за счет модуля STEMAX UN Wi-Fi.

Интерфейсные устройства.

До 188 ШС и 16 логических разделов за счет сетевых контрольных панелей Мираж- СКП08-03 и Мираж-СКП12-01. Поддержка до 64 радиоустройств Livi за счет трансивера STEMAX RZE Livi.

Интерфейсные устройства. Автоматика

Телеметрия и управление исполнительными устройствами с различными электрическими характеристиками через силовые реле с помощью сетевого модуля контроля и управления Мираж-СМКУ-02.

Управление режимом работы

Постановка / снятие с помощью электронных ключей Touch Memory (в том числе ключей с шифрованием DS 1961S), Proximity-карт (в том числе с шифрованием), скрытых выключателей, кодовых панелей. Управление режимом охраны объектов с помощью считывателей STEMAX RFID и STEMAX TM, кодовых панелей Мираж-КД-03 и Мираж-КД-04. Подключение биометрических считывателей, клавиатур и бесконтактных считывателей с интерфейсом Wiegand-26 через преобразователь интерфейсов STEMAX WTM010.

Сервисные возможности

Звуковая и световая индикация режима охраны и состояния. Локальное конфигурирование через USB- интерфейс и удаленное конфигурирование по каналам TCP/IP GPRS, Ethernet (при установленном модуле STEMAX UN Ethernet), Wi-Fi (при установленном модуле STEMAX UN Wi-Fi). Локальная и дистанционная замена встроенного программного обеспечения контроллера. Сохранение информации в журнале событий.

Выходы управления

Управление исполнительными устройствами и средствами автоматики с помощью 3 выходов типа «открытый коллектор» на основе различных тактик. Звуковая и световая сигнализации в режимах «Тревога» / «Пожар» / «Неисправность».

Питание

Электропитание основное 100–264 В. Электропитание резервное от АКБ 7 А⋅ч, 9 А⋅ч / 12 В, автоматический заряд, защита от переполюсовки и глубокого разряда. Контроль основного и резервного источников питания.

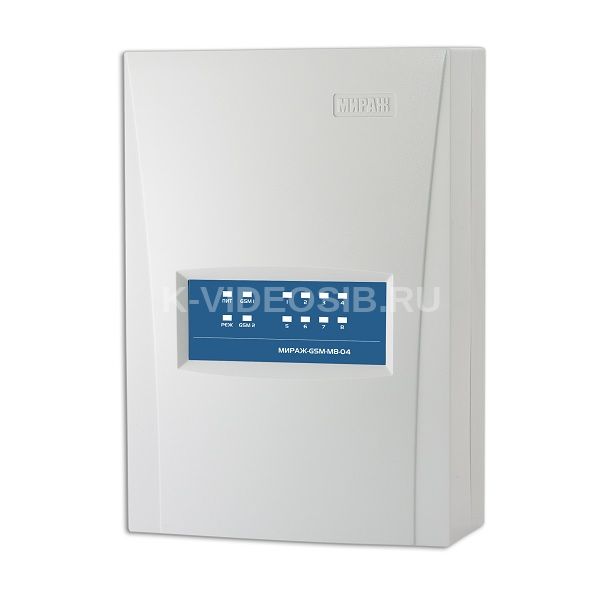

Технические характеристики СТЕЛС Мираж-GSM-M8-04

• Количество сотовых сетей GSM/GPRS 2

• Методы передачи информации TCP/IP GPRS, SMS (в зашифрованном виде)
• Количество IP-адресов 2
• Количество и тип собственных шлейфов сигнализации 8, охранные, пожарные
• Количество собственных логических разделов 8
• Дополнительные шлейфы сигнализации и разделы за счет СКП +180 ШС, + 8 разделов
• Поддержка ключей и Proximity-карт с шифрованием есть
• Количество выходов типа «открытый коллектор» 3
• Датчик вскрытия корпуса есть
• Журнал событий есть
• Электропитание основное 100–264 В
• Электропитание резервное АКБ 7 А⋅ч, 9 А⋅ч / 12 В
• Максимальный ток нагрузки 700 мА
• Диапазон рабочих температур от –40 до +55 °С
• Время доставки извещений (TCP/IP-GPRS) 1 - 2 с
• Количество электронных ключей или кодов постановки/снятия до 100
• Максимальный ток для питания извещателей по ШС 2 мА
• Напряжение в ШС 4; 24 В
• Габаритные размеры 260 x 180 x 85 мм.

Комплект поставки

• Контроллер Мираж-GSM-М8-04 1
• Электронный ключ DS1990A 3
• Резистор CF-0.25 5.6 кОм 11
• GSM-антенна STEMAX AMG02 1
• Паспорт 1
• Индивидуальная тара 1.
