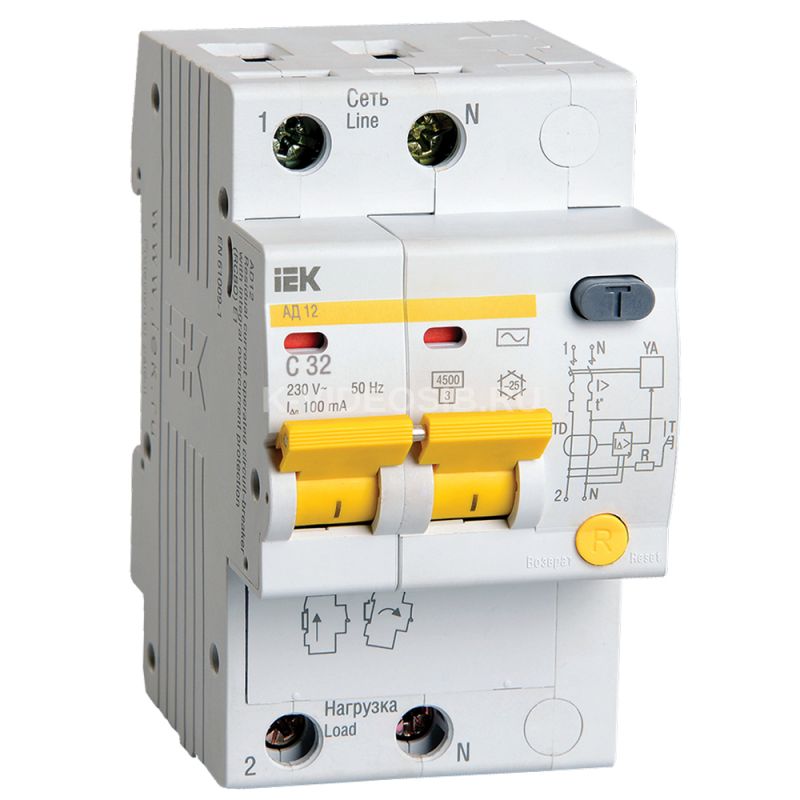

Описание IEK MAD10-2-032-C-100

Дифференциальный автомат АД12 2P 32А IEK MAD10-2-032-C-100 обеспечивает в исполнениях с уставками срабатывания 10, 30 и 100 мА – защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования. В изделиях предусмотрена индикация срабатывания от дифференциального тока.

Преимущества

• Возможность одновременного двойного присоединения шиной или гибким проводником.
• Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
• Защита от сверхтоков в каждом полюсе.
• Предельная отключающая способность 4,5 кА.

Особенности конструкции

Усовершенствованная дугогасительная система: патент № RU 139886.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Удобный монтаж/демонтаж без использования инструментов.

Компактная энергоэффективная конструкция: за счет использования дифференциального блока меньших габаритов экономится место в щитовом оборудовании.

Увеличенная прочность в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Наличие индикатора положения контактов.

Индикатор срабатывания по дифференциальному току - кнопка "Возврат". Для АД12/14 характеристика "АС", для АД12М – характеристика "А".

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Новая конструкция АД12/12М/14 позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом.

Технические характеристики IEK MAD10-2-032-C-100

Номин ток, А    32 Количество полюсов    2 Номин ток утечки, А    0,1 Тип тока утечки    Переменный (AC) Отключающая способность, кА    4.5 Характеристика срабатывания - кривая тока    C Номин раб напряжение, В    230 Тип напряжения    Переменный (AC) Монтажная глубина - ниши, мм    72,1 Тип расцепителя    Тепловой, электромагнитный Частота    50 Гц Отключение нейтрали    Да Тип монтажа    на DIN-рейку Наличие теплового расцепителя    Да Ширина по количеству модульных расстояний    3 Наличие электромагнитного расцепителя    Да Тип подключения    Винтовое соединение Наличие дифференциального расцепителя    Да Общ количество полюсов    2 Степень защиты - IP    IP20 Макс сечение входящего кабеля, мм²    35 Отключающая способность по EN 60898, кА    4,5 Количество защищенных полюсов    2 Номин импульсное выдерживаемое напряжение, кВ    4 Наличие электронного расцепителя    Нет Отключающая способность по IEC 60947-2, кА    4,5
