Описание IEK MAD12-2-032-C-030

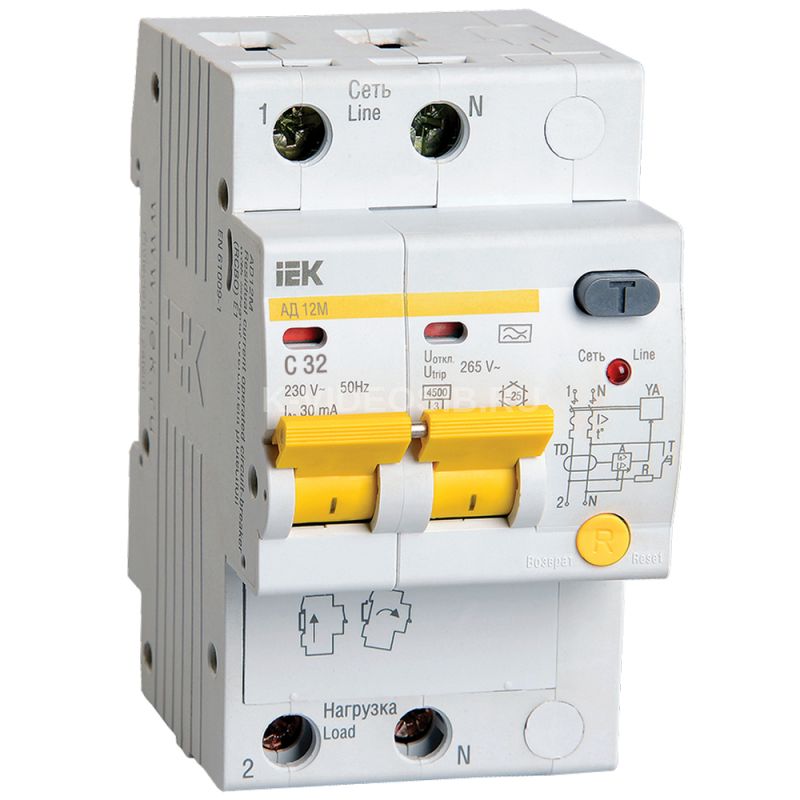

Выключатель автоматический дифференциального тока АД12M IEK MAD12-2-032-C-030 cо встроенной защитой от сверхтоков и повышенного напряжения сети предназначен для эксплуатации в однофазных электрических сетях переменного тока напряжением 230 В частотой 50 Гц. Быстродействующий защитный выключатель обеспечивает: защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования; – защиту от перегрузки и короткого замыкания; – защиту от недопустимого повышения напряжения сети (АД12М). В изделии предусмотрена индикация срабатывания от дифференциального тока, а для АД12М также светодиодная индикация включенного состояния. АД12М сохраняет работоспособность при снижении напряжения электрической сети до 110 В. В качестве коммутационных аппаратов использованы выключатели автоматические ВА47-29 новой серии.

Преимущества

• Возможность одновременного двойного присоединения шиной или гибким проводником.
• Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
• Защита от сверхтоков в каждом полюсе.
• Предельная отключающая способность 4,5 кА.

Особенности конструкции

Усовершенствованная дугогасительная система: патент № RU 139886.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Светодиодная индикация наличия напряжения на клеммах "Нагрузка" и встроенная защита от длительных (265 В; 0,5 с) перенапряжений сети (АД12М).

Удобный монтаж/демонтаж без использования инструментов.

Компактная энергоэффективная конструкция: за счет использования дифференциального блока меньших габаритов экономится место в щитовом оборудовании.

Увеличенная прочность в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Наличие индикатора положения контактов.

Индикатор срабатывания по дифференциальному току - кнопка "Возврат". Для АД12М – характеристика "А".

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Новая конструкция АД12М позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом.

Технические характеристики IEK MAD12-2-032-C-030

Номин ток, А    32 Количество полюсов    2 Номин ток утечки, А    0,03 Тип тока утечки    A Отключающая способность, кА    4.5 Характеристика срабатывания - кривая тока    C Тип напряжения    Переменный (AC) Номин раб напряжение, В    230 Отключающая способность по EN 60898, кА    4,5 Отключение нейтрали    Да Ширина по количеству модульных расстояний    3 Номин импульсное выдерживаемое напряжение, кВ    4 Общ количество полюсов    2 Монтажная глубина - ниши, мм    72,5 Отключающая способность по IEC 60947-2, кА    4,5 Тип монтажа    EV004369 Количество защищенных полюсов    2 Тип подключения    EV000415 Наличие электронного расцепителя    Нет Тип расцепителя    IEK_V0000011 Наличие электромагнитного расцепителя    Да Степень защиты - IP    IP20 Макс сечение входящего кабеля, мм²    35 Наличие дифференциального расцепителя    Да Частота    50 Гц
