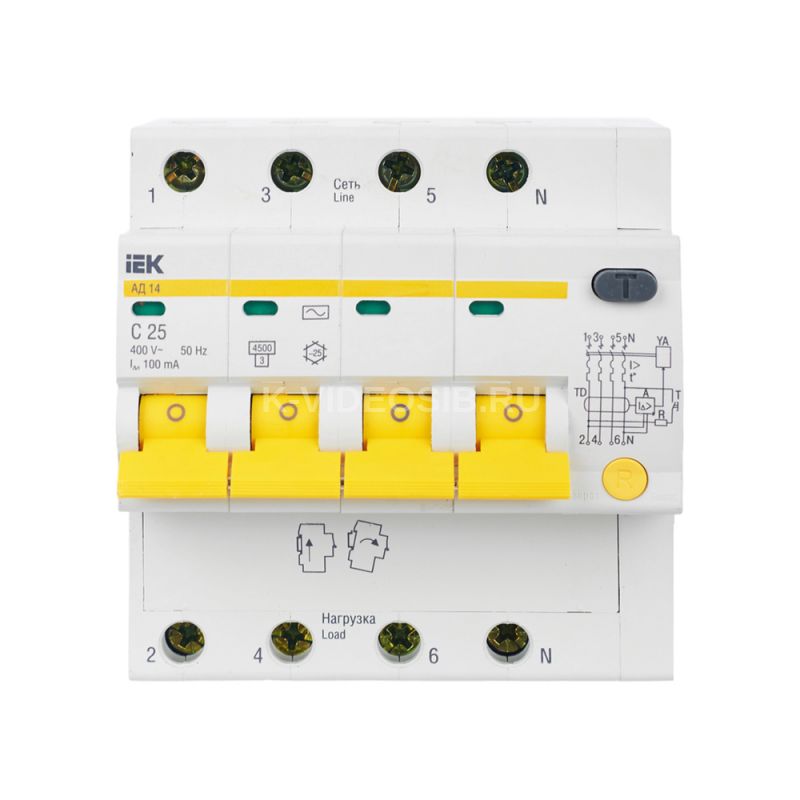

Описание IEK MAD10-4-025-C-100

Быстродействующие защитные выключатели IEK KARAT АД14 MAD10-4-025-C-100 обеспечивают защиту людей от поражения электрическим током при прямом непреднамеренном прикосновении к токоведущим частям электрооборудования;  защиту от перегрузки и короткого замыкания.

В изделиях предусмотрена индикация срабатывания от дифференциального тока.

В качестве коммутационных аппаратов в изделиях использованы выключатели автоматические ВА47-29 новой серии.

Преимущества

• Возможность одновременного двойного присоединения шиной или гибким проводником.
• Выполняет функции защиты от поражения электрическим током и защиты от сверхтоков.
• Защита от сверхтоков в каждом полюсе.
• Предельная отключающая способность 4,5 кА.

Особенности конструкции

​​​​​​​

Усовершенствованная дугогасительная система: патент № RU 139886.

Напайка из серебросодержащего композита повышает износостойкость контактной группы и снижает переходное сопротивление.

Светодиодная индикация наличия напряжения на клеммах "Нагрузка" и встроенная защита от длительных (265 В; 0,5 с) перенапряжений сети (АД12М).

Удобный монтаж/демонтаж без использования инструментов.

Компактная энергоэффективная конструкция: за счет использования дифференциального блока меньших габаритов экономится место в щитовом оборудовании.

Увеличенная прочность в зоне присоединения проводников за счет двух дополнительных заклепок и монолитной лицевой панели.

Наличие индикатора положения контактов.

​​​​​​​​​​​​​​

Индикатор срабатывания по дифференциальному току - кнопка "Возврат". Для АД12/14 характеристика "АС", для АД12М – характеристика "А".

Возможность одновременного присоединения шиной FORK и гибким проводником для распределения питания цепи через верхние зажимы, а также возможность соединения шиной PIN.

Новая конструкция АД12/12М/14 позволяет присоединять дополнительные устройства КС47, КСВ47 безвинтовым способом.

Технические характеристики IEK MAD10-4-025-C-100

Номин ток, А    25 Количество полюсов    4 Номин ток утечки, А    0,1 Тип тока утечки    Переменный (AC) Отключающая способность, кА    4.5 Характеристика срабатывания - кривая тока    C Номин раб напряжение, В    230/400 Тип напряжения    Переменный (AC) Отключающая способность по IEC 60947-2, кА    4,5 Степень защиты - IP    IP20 Номин импульсное выдерживаемое напряжение, кВ    4 Общ количество полюсов    4 Монтажная глубина - ниши, мм    72,1 Тип расцепителя    Тепловой, электромагнитный Отключение нейтрали    Да Ширина по количеству модульных расстояний    4,9 Макс сечение входящего кабеля, мм²    35 Тип монтажа    на DIN-рейку Тип подключения    Винтовое соединение Наличие дифференциального расцепителя    Да Наличие электронного расцепителя    Нет Отключающая способность по EN 60898, кА    4,5 Наличие теплового расцепителя    Да Наличие электромагнитного расцепителя    Да Частота    50 Гц Количество защищенных полюсов    4
