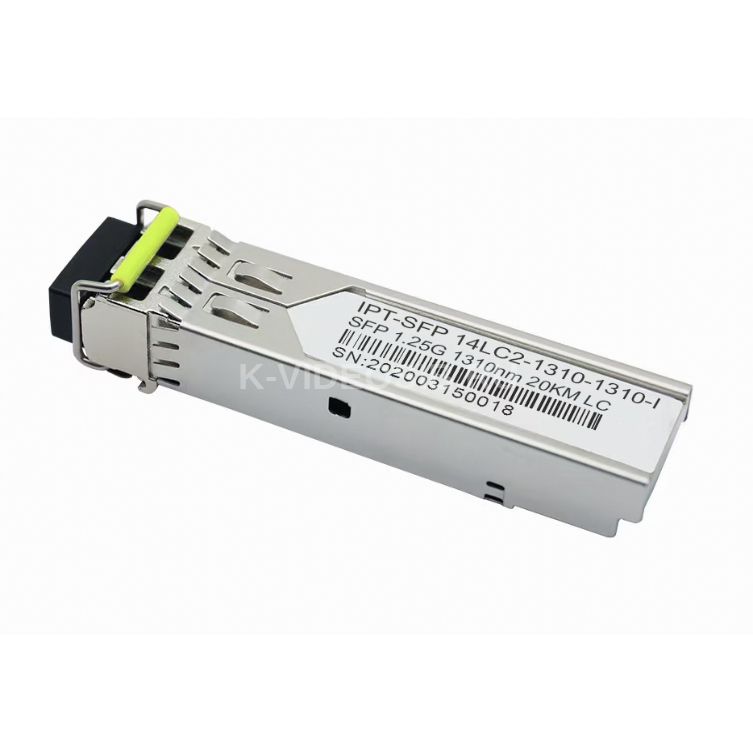

Описание IPTRONIC IPT-SFP 14LC2-1310-1310-I

IPT-SFP 14LC2-1310-1310-I приемопередатчик с малым форм-фактором (SFP) представляет собой высокопроизводительный экономичный модуль с дуплексным оптическим интерфейсом LC, стандартным CML со связью по переменному току для высокоскоростного сигнала, сигналов управления и контроля LVTTL. В секции приемника используется PIN-приемник, а в передатчике используется лазер FP 1310 нм. 14 дБ обеспечивает применение этого модуля 1000 BASE Ethernet на расстоянии 20 км.

Функции:

• До 1,25 Гбит/с
• Поддержка горячей замены
• Одно волокно LC для двунаправленной передачи
• Длина волны(передающая) FP 1310нм
• Дуплексный разъем LC
• Встроенные цифровые диагностические функции
• Интерфейс мониторинга
• Тип волокна SMF, 9/125μm
• Расстояние передачи данных 20км
• Питание +3.3В
• Диапазон температур: от -40°C до 85°C
• Низкий уровень электромагнитных помех, защита от электрического разряда
• Соответствие требованиям RoHS, отсутствия свинца

Схема номеров и названий контактов блока разъемов главной платы

Номер Имя Назначение

1	VeeT	Земля передатчика (общая с землей приемника)
2	TX Fault	Индикация неисправности передатчика
3	TX Disable	Отключение передатчика
4	MOD-DEF2	SDA последовательный сигнал передачи данных
5	MOD-DEF1	SCL последовательный синхронный сигнал
6	MOD-DEF0	Индикация наличия трансивера
7	Rate Select	Не используется
8	LOS	Потеря сигнала
9	VeeR	Земля приемника (общая с землей передатчика)
10	VeeR	Земля приемника (общая с землей передатчика)
11	VeeR	Земля приемника (общая с землей передатчика)
12	RD-	Инвертированный вывод полученных данных
13	RD+	Вывод полученных данных
14	VeeR	Земля приемника (общая с землей передатчика)
15	VccR	Питание приемника
16	VccT	Питание передатчика
17	VeeT	Земля передатчика (общая с землей приемника)
18	TD+	Вход для передачи данных
19	TD-	Инвертированный вход для передачи данных
20	VeeT	Земля передатчика (общая с землей приемника)



Рекомендуемая схема хоста SFP

Технические характеристики IPTRONIC IPT-SFP 14LC2-1310-1310-I

Электрические характеристики

Параметр Обозначение Мин. Среднее Макс. Единица измерения Transmitter/Передающая часть: Receiver/Принимающая часть:

Напряжение	Vcc	3.0	3.3	3.6	V
Ток	Icc			170	mA
Пусковой ток	Isurge			Icc+30	mA
Максимальная мощность	Pmax			1.0	mW
Входное дифференциальное сопротивление	Rin	90	100	110	
Несимметричный ввод данных	Vin PP	200		1200	mVp-p
Напряжение отключения	VD	Vcc-1.3		Vcc	V
Напряжение включения	VEN	Vee		Vee+ 0.8	V
Время отключения	Tdessert			10	us
Несимметричный выход данных	Vout,pp	250		1000	mv
Время нарастания выходных данных	tr			260	ps
Время спада вывода данных	tf			260	ps
Ошибка LOS	Vlosfault	Vcc – 0.5		VCC_host	V
Норма LOS	Vlos norm	Vee		Vee+0.5	V
Отказ от источника питания	PSR	100			mVpp
Вклад детерминированного джиттера	RXΔDJ			51.7	ps
Общий вклад джиттера	RXΔTJ			122.4	ps



Оптические параметры

Параметр Обозначение Мин. Среднее Макс. Единица измерения Transmitter/Передающая часть: Receiver/Принимающая часть Основные

Длина волны	λc	1270	1310	1360	nm
Спектральная ширина	σ			1	nm
Оптическая выходная мощность	Pout	30			dBm
Оптическое время нарастания/спада	tr / tf	-9		-3	ps
Коэффициент вымирания	ER			260	dB
Вклад детерминированного джиттера	TXΔDJ	14			ps
Общий вклад джиттера	TXΔTJ			-120	ps
Глаз-диаграммы	Соответствует спецификации IEEE 802.3
Шум относительной интенсивности	RIN			-120	dB/Hz
Длина волны		1260		1360	nm
Перегрузка приемника	Pol	-1			dBm
Чувствительность	Sen			-24	dBm
Подтверждение RX_LOS	LOS A	-36			dBm
Отмена RX_LOS	LOS D			-26	dBm
Гистерезис RX_LOS	LOS H	0.5			dB
Скорость передачи данных	BR		1250		Gb/s
Частота битовых ошибок	BER			10-12
Максимальная поддерживаемая длина канала на 9/125 мкм SMF@155M	LMAX			20	km
Общий системный бюджет	LB	15			dB
