Описание IPTRONIC IPT-SFP 24LC280-1550-1550

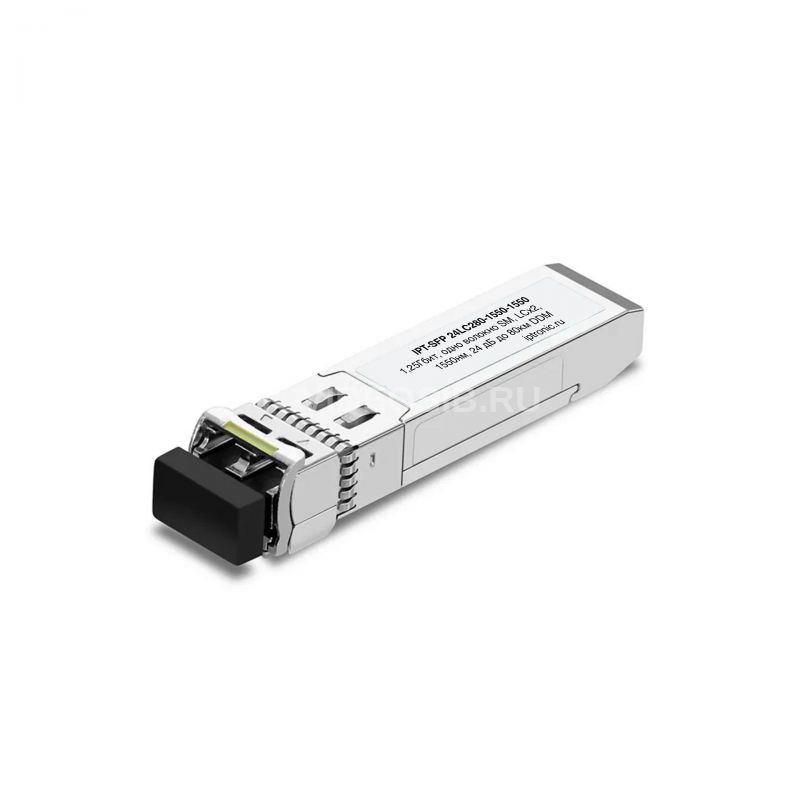

IPTRONIC IPT-SFP 24LC280-1550-1550 приемопередатчик с малым форм-фактором (SFP) представляет собой высокопроизводительный экономичный модуль с дуплексным оптическим интерфейсом LC, стандартным CML со связью по переменному току для высокоскоростного сигнала, сигналов управления и контроля LVTTL. В секции приемника используется PIN-приемник, а в передатчике используется лазер FP 1550 нм. 22 дБ обеспечивает применение этого модуля 1000 BASE Ethernet на расстоянии 120 км.

Функции:

• До 1,25 Гбит/с
• Поддержка горячей замены
• Два волокна SM
• Дуплекс LC
• Длина волны DFP 1550нм
• Встроенные цифровые диагностические функции
• Интерфейс мониторинга
• До 80 км на 9/125μm SMF
• Расстояние передачи данных 120км
• Питание +3.3В
• Диапазон температур: от 0°C до 70°C
• Низкий уровень электромагнитных помех, защита от электрического разряда
• Соответствие требованиям RoHS, отсутствия свинца

Технические характеристики IPTRONIC IPT-SFP 24LC280-1550-1550

Электрические характеристики

• Напряжение, Vcc: 3.0-3.6 V
• Ток, Icc: 170 mA
• Пусковой ток, Isurge Icc+30 mA
• Максимальная мощность, Pmax 1.0 mW

Transmitter/Передающая часть:

• Входное дифференциальное сопротивление, Rin: 90/100/110
• Несимметричный ввод данных, Vin PP: 200-1200 mVp-p
• Напряжение отключения VD: Vcc-1.3 - Vcc V
• Напряжение включения VEN, Vee - Vee+ 0.8 V
• Время отключения Tdessert: 10 us

Receiver/Принимающая часть:

• Несимметричный выход данных Vout,pp: 300-1000 mv
• Время нарастания выходных данных tr: 260 ps
• Время спада вывода данных, tf: 260 ps
• Ошибка LOS, Vlosfault Vcc – 0.5 - VCC_host V
• Норма LOS, Vlos norm: Vee - Vee+0.5 V
• Отказ от источника питания, PSR: 100 mVpp
• Вклад детерминированного джиттера: RXΔDJ: 51.7 ps
• Общий вклад джиттера RXΔTJ: 122.4 ps

Оптические параметры

Transmitter/Передающая часть:

• Длина волны λc: 1500 - 1580 nm
• Спектральная ширина, σ: 1 nm
• Коэффициент подавления бокового режима SMSR: - dB
• Оптическая выходная мощность Pout -3 0 dBm
• Оптическое время нарастания/спада tr / tf 260 ps
• Коэффициент вымирания ER 9 dB
• Вклад детерминированного джиттера TXΔDJ: 56,5 ps
• Общий вклад джиттера TXΔTJ: 119 ps
• Глаз-диаграммы: Соответствует спецификации IEEE 802.3
• Шум относительной интенсивности RIN: -120 dB/Hz

Receiver/Принимающая часть

• Длина волны: 1260-1610 nm
• Перегрузка приемника Pol: -1 dBm
• Чувствительность Sen: -27 dBm
• Подтверждение RX_LOS LOS A -38 dBm
• Отмена RX_LOS: LOS D: -28 dBm
• Гистерезис RX_LOS: LOS H: 0.5 dB

Основные

• Скорость передачи данных, BR: 1250 Gb/s
• Частота битовых ошибок, BER: 10-12
• Максимальная поддерживаемая длина канала на 9/125 мкм SMF@155M, LMAX: 80 km
• Общий системный бюджет, LB: 22 dB
