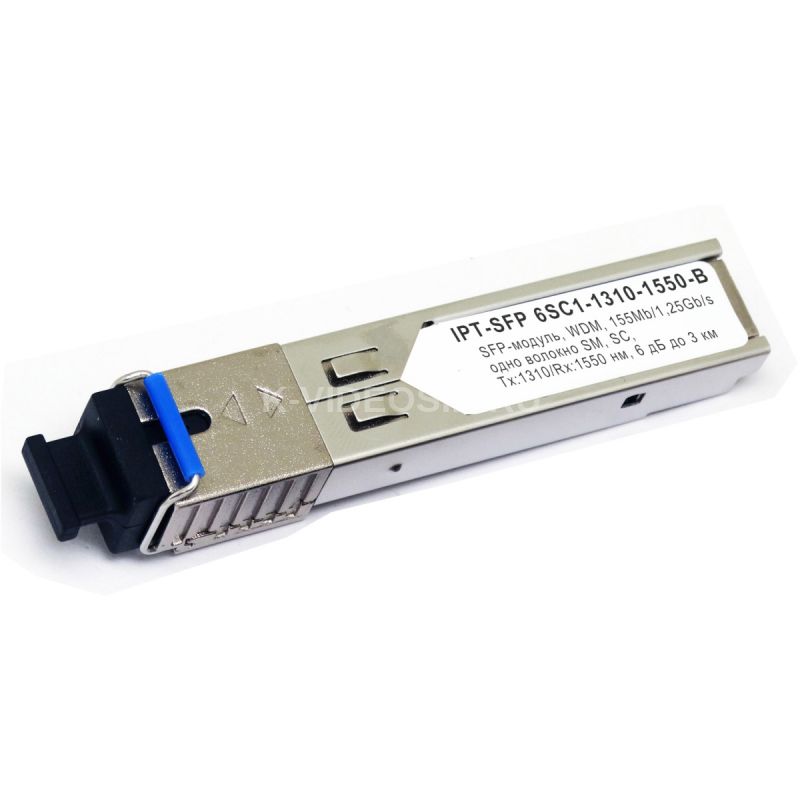

Описание IPTRONIC IPT-SFP 6SC1-1310-1550-B

Двунаправленный приемопередатчик IPT-SFP 6SC1-1550-1310-B представляет собой высокопроизводительный и экономичный модуль, совместимый с интерфейсом SC со встроенным WDM для двунаправленной последовательной оптической передачи данных. Этот модуль предназначен для одномодового одиночного волокна, работает на длине волны 1310/1550нм.

Секция передатчика включает в себя FP и микросхему драйвера с температурной компенсацией и схемой автоматического управления мощностью, что делает выходную мощность секции передатчика и коэффициент погашения стабильными при рабочей температуре.

Секция приемника включает в себя эффективный фотодиод InGaAs и трансимпеданс с АРУ для широкого динамического диапазона.

Функции:

• До 1,25 Гбит/с
• Поддержка горячей замены
• Одно волокно SC для двунаправленной передачи
• Длина волны(передающая) 1550нм
• Длина волны(принимающая) 1310нм
• Встроенные цифровые диагностические функции
• Тип волокна SMF, 9/125μm
• Расстояние передачи данных 3км
• Питание +3.3В
• Диапазон температур: от 0°C до 70°C
• Низкий уровень электромагнитных помех, защита от электрического разряда
• Соответствие требованиям RoHS, отсутствия свинца

Схема номеров и названий контактов блока разъемов главной платы

Номер Имя Назначение

1	VeeT	Земля передатчика (общая с землей приемника)
2	TX Fault	Индикация неисправности передатчика
3	TX Disable	Отключение передатчика
4	MOD-DEF2	SDA последовательный сигнал передачи данных
5	MOD-DEF1	SCL последовательный синхронный сигнал
6	MOD-DEF0	Индикация наличия трансивера
7	Rate Select	Не используется
8	LOS	Потеря сигнала
9	VeeR	Земля приемника (общая с землей передатчика)
10	VeeR	Земля приемника (общая с землей передатчика)
11	VeeR	Земля приемника (общая с землей передатчика)
12	RD-	Инвертированный вывод полученных данных
13	RD+	Вывод полученных данных
14	VeeR	Земля приемника (общая с землей передатчика)
15	VccR	Питание приемника
16	VccT	Питание передатчика
17	VeeT	Земля передатчика (общая с землей приемника)
18	TD+	Вход для передачи данных
19	TD-	Инвертированный вход для передачи данных
20	VeeT	Земля передатчика (общая с землей приемника)



Рекомендуемая схема хоста SFP

Блок-схема

Технические характеристики IPTRONIC IPT-SFP 6SC1-1310-1550-B

Электрические характеристики

Параметр Обозначение Мин. Среднее Макс. Единица измерения Transmitter/Передающая часть:

Напряжение	Vcc	3.0	3.3	3.6	V
Ток	Icc			170	mA
Пусковой ток	Isurge			Icc+30	mA
Максимальная мощность	Pmax			1.0	mW
Входное дифференциальное сопротивление	Rin	90	100	110	
Несимметричный ввод данных	Vin PP	250		1200	mVp-p
Напряжение отключения	VD	Vcc-1.3		Vcc	V
Напряжение включения	VEN	Vee		Vee+ 0.8	V
Время отключения	Tdessert			10	us
Receiver/Принимающая часть:
Несимметричный выход данных	Vout,pp	300		800	mv
Время нарастания выходных данных	tr			1300	ps
Время спада вывода данных	tf			1300	ps
Ошибка LOS	Vlosfault	Vcc-0.5		VCC_host	V
Норма LOS	Vlos norm	Vee		Vee+0.5	V
Отказ от источника питания	PSR	100			mVpp
Вклад детерминированного джиттера	RXΔDJ			51.7	ps
Общий вклад джиттера	RXΔTJ	100			ps



Оптические параметры

Параметр Обозначение Мин. Среднее Макс. Единица измерения Transmitter/Передающая часть: Receiver/Принимающая часть

Длина волны	λc	1530	1550	1570	nm
Спектральная ширина	σ			4	nm
Оптическая выходная мощность	Pout	-15		-7	dBm
Оптическое время нарастания/спада	tr / tf			260	ps
Коэффициент вымирания	ER	6			dB
Вклад детерминированного джиттера	TXΔDJ			56.5	ps
Общий вклад джиттера	TXΔTJ			0.284	UI
Глаз-диаграммы	Соответствует спецификации IEEE 802.3
Шум относительной интенсивности	RIN			-120	dB/Hz
Длина волны		1270	1310	1600	nm
Перегрузка приемника	Pol			-1	dBm
Чувствительность	Sen			-24	dBm
Подтверждение RX_LOS	LOS A	-36			dBm
Отмена RX_LOS	LOS D			-26	dBm
Гистерезис RX_LOS	LOS H	0.5			dB
Скорость передачи данных	BR		155		Mb/s
Частота битовых ошибок	BER			10-12
Максимальная поддерживаемая длина канала на 9/125 мкм SMF@155M	LMAX		3		km
Общий системный бюджет	LB	12			dB



Структура:
