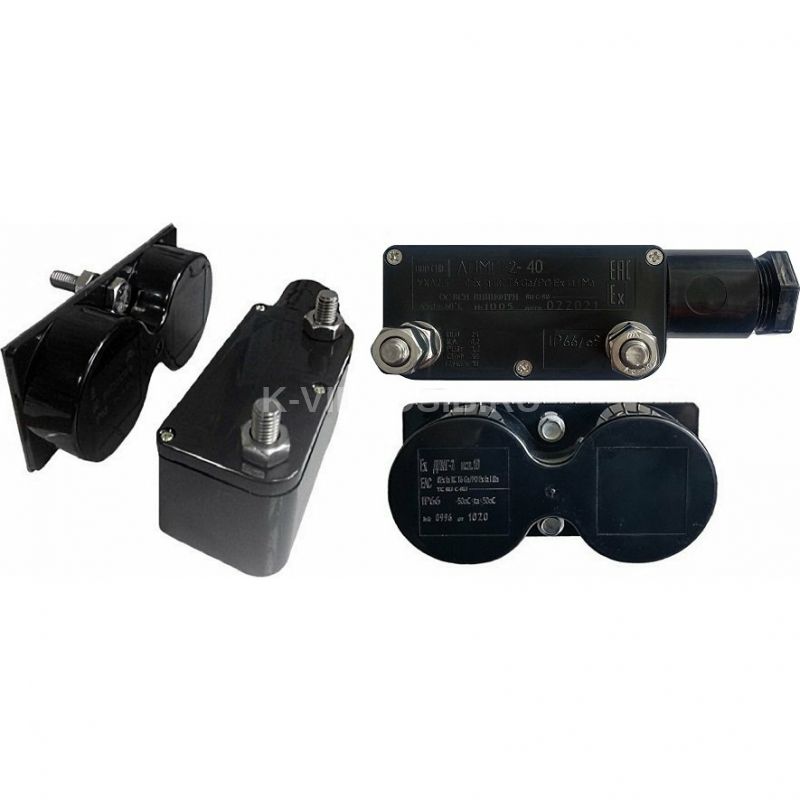

Описание Магнито-контакт ДПМГ-2-100 (Общепромышленное исполнение)

Датчики положения магнитогерконовые ДПМГ-2 предназначены для контроля положения перемещающихся отдельных конструкций и механизмов из магнитопроводных и не магнитопроводных материалов при выполнении различных технологических процессов.

Датчики рассчитаны для эксплуатации в макроклиматических районах с умеренным и холодным климатом и изготавливаются в исполнении «УХЛ» категории 2,5 в соответствии с ГОСТ 15150-69, но для эксплуатации при температурах окружающего воздуха от -65 до +60°С и при относительной влажности воздуха до 93% при температуре 40°С. По способу защиты человека от поражения электрическим током датчик положения соответствует классу "III" по ГОСТ IEC 60335-1. Степень защиты оболочки – IP66/IP68 по ГОСТ 14254-2015.

Дополнительное оборудование

К-02 (нержавейка), Кронштейн для магнита ИО 102-53/ДПМГ-26Ех/ДПМГ-2 К-03 (нержавейка), Кронштейн для датчика ИО 102-53/ДПМГ-26Ех/ДПМГ-2

К-02, Кронштейн для магнита ИО 102-53/ДПМГ-26Ех/ДПМГ-2, сталь СТ-3 К-03, Кронштейн для датчика ИО 102-53/ДПМГ-26Ех/ДПМГ-2, сталь СТ-3

Технические характеристики Магнито-контакт ДПМГ-2-100 (Общепромышленное исполнение)

• Тип контактов: Нормально замкнутые; на размыкание
• Расстояние между магнитом и герконом, мм:   - при размыкании контактов, более: 160   - при замыкании контактов, менее: 100
• Максимально допустимые токи и напряжения:   - максимальное коммутируемое напряжение, В: 250   - максимальный коммутируемый ток, А: 2
• Степень защиты: IP66/IP68
• Диапазон рабочих температур, °С: -65…+60
• Габаритные размеры, мм:   - корпус геркона: 160х55х52   - корпус магнита: 150х70х38
• Масса, не более, кг: 3.25
